2077600681

厂牌: MOLEX
产品描述: Molex 1.25mm间距6p双排排针, Micro-Lock PLUS系列, 垂直, 表面
供应商型号: 900-2077600681TR-ND
供应商: Digi-Key
标准整包数: 1

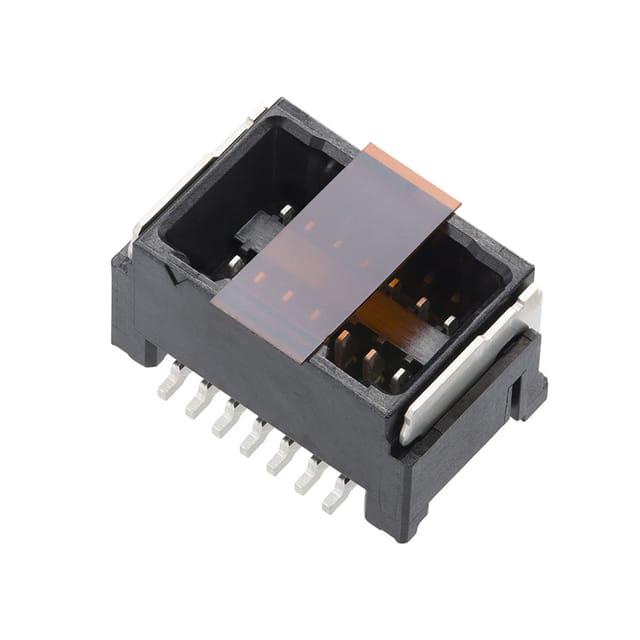

MOLEX 矩形连接器 - 针座 - 公插针 2077600681

2077600681概述


    产品简介


    Micro-Lock Plus 1.25 W/B是一款双排垂直表面贴装插头组件,专为灌封应用设计。这款电子元器件广泛应用于需要高度可靠连接和紧凑布局的场合,如汽车电子、工业自动化及消费电子产品等领域。

    技术参数


    - 尺寸与外观
    - 长度:8.4 mm - 14 mm
    - 宽度:6.25 mm - 13.65 mm
    - 高度:5 mm - 12.2 mm
    - 材质与镀层
    - 外壳:聚酰胺(PA),UL94V-0阻燃等级,颜色参考SHEET 5
    - 端子:黄铜,尾部和接触部位采用1.0微米最小厚度的锡铋合金镀层,底镀镍
    - 钉:黄铜,尾部和接触部位采用1.0微米最小厚度的锡铋合金镀层,底镀镍
    - 电气特性
    - 极数:4至14
    - 极数/2为偶数时,端子尾部及钉的共面度须小于等于0.12毫米
    - 安装
    - 嵌合对象:204523系列或214527系列
    - 包装
    - 包装形式:带盖膜、带胶带、带卷轴
    - 数量:每卷500个

    产品特点和优势


    Micro-Lock Plus 1.25 W/B 具有以下显著特点和优势:
    - 高性能材料:外壳采用阻燃等级高的聚酰胺材料,确保长期可靠性和安全性。
    - 精密镀层:端子和钉采用1.0微米最小厚度的锡铋合金镀层,提高电气性能和使用寿命。
    - 多种配置选项:提供多种颜色和极数选择,适用于不同的应用需求。
    - 兼容性强:适用于多种嵌合对象,如204523系列或214527系列,方便集成到现有系统中。

    应用案例和使用建议


    Micro-Lock Plus 1.25 W/B 主要用于汽车电子、工业自动化及消费电子产品的灌封应用。这些产品通常要求高可靠性和紧凑的设计。例如,在汽车电子产品中,它们常用于仪表盘和其他控制面板的连接。
    使用建议:
    - 在选择合适的产品配置时,需考虑具体的应用需求,如极数和颜色。
    - 确保灌封过程符合规范,避免损坏产品。
    - 对于复杂应用,可咨询制造商以获得专业的技术建议和支持。

    兼容性和支持


    Micro-Lock Plus 1.25 W/B 与204523系列和214527系列嵌合对象兼容。制造商提供详细的产品规格书、操作说明书及相关支持文档。此外,用户还可以通过官方渠道获取进一步的技术支持和服务。

    常见问题与解决方案


    - Q1: 产品在运输过程中容易受损怎么办?
    - A1: 建议采用专业包装方式,如防震泡沫或其他防护措施,确保产品安全运输。
    - Q2: 如何检查端子和钉的共面度是否合格?
    - A2: 使用专用工具测量端子尾部及钉的共面度,确保其不超过0.12毫米。

    总结和推荐


    综上所述,Micro-Lock Plus 1.25 W/B是一款在设计和性能上均表现出色的电子元器件。它具有高性能材料、精密镀层和多种配置选项等优点,适合各种苛刻的应用场景。我们强烈推荐此产品给那些寻求高品质、高可靠性的电子连接解决方案的客户。

2077600681参数

参数
触头镀层 - 配接 锡铋
额定电流 2A
防护等级 -
颜色 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 -
针脚数 6pin
间距-配接 1.25mm
排数 2
长*宽*高 9.55mm(长度)*9.7mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2077600681厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2077600681数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2077600681 2077600681数据手册

2077600681封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.9062 ¥ 7.5835
1000+ $ 0.8629 ¥ 7.2216
2500+ $ 0.8089 ¥ 6.7696
3500+ $ 0.7899 ¥ 6.6108
5000+ $ 0.7703 ¥ 6.4467
12500+ $ 0.7222 ¥ 6.0435
库存: 2500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 3791.75
直接购买
加入购物车
