0010897220

厂牌: MOLEX
产品描述: 22pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 760nm 金 黑色 通孔安装 27.94mm(长度)*5.08mm(高度)
供应商型号: 0010897220-ND
供应商: Digi-Key
标准整包数: 3000

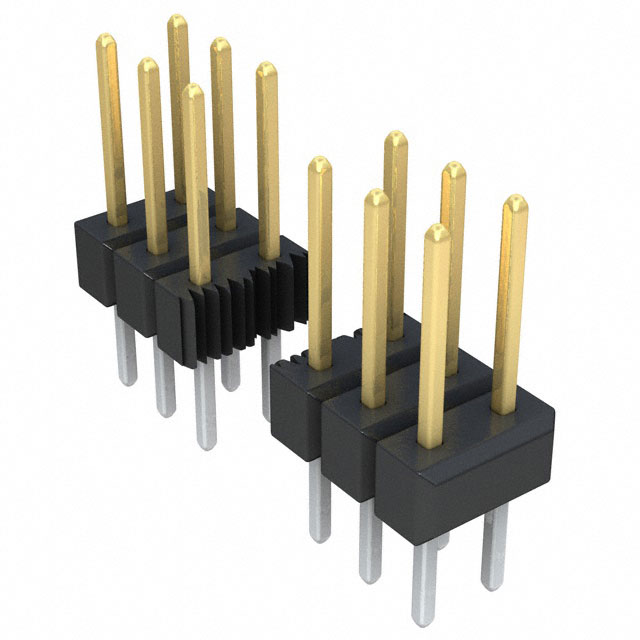

MOLEX 矩形连接器 - 针座 - 公插针 0010897220

0010897220概述

    产品名称:Molex销售辅助配件——高温双排接插件

    产品简介


    Molex高温双排接插件是一种专为高可靠性要求设计的连接器组件。本产品包含多个型号和配置选项,适用于多种电路尺寸和应用场景。通过结合COPPER ALLOY(铜合金)针和GLASS FILLED LCP(玻璃填充液晶聚合物)基材,该接插件具备优异的机械强度和热稳定性。本产品主要用于电子设备的连接,例如计算机主板、汽车电子系统及工业控制设备等。

    技术参数


    - 材料
    - 针:COPPER ALLOY(铜合金)
    - 基座:GLASS FILLED LCP(玻璃填充液晶聚合物),具有UL 94V-0阻燃等级,黑色颜色。
    - 镀层
    - 锡镀层:0.00380英寸(最小0.000150英寸)
    - 镍镀层:0.00127英寸(最小0.000050英寸)
    - 选择区域金镀层:15金0.00038英寸(最小0.000015英寸)、锡镀层0.00190英寸(最小0.000075英寸)以及整体镍镀层0.00127英寸(最小0.000050英寸)
    - 选择区域金镀层:30金0.00076英寸(最小0.000030英寸)、锡镀层0.00190英寸(最小0.000075英寸)以及整体镍镀层0.00127英寸(最小0.000050英寸)
    - 选择区域金镀层:GT15金0.00038英寸(最小0.000015英寸)、锡镀层0.00254英寸(最小0.000100英寸)以及整体镍镀层0.00127英寸(最小0.000050英寸)
    - 尺寸
    - 材料厚度:0.040英寸(±0.002英寸)
    - 公差范围:符合MIL-STD-19014
    - 标准:符合RoHS 2002/95/EC指令及ELV附录II指令2000/53/EC
    - 其他规格
    - 包装方式:批量包装每包PK-70873-0353。
    - 推出力:针脚推出的最小推力为3磅,方向任意。
    - 焊接性:符合SMES-152标准。

    产品特点和优势


    - 可靠性高:采用高品质的铜合金和LCP材料,确保长时间稳定工作。
    - 环保设计:符合RoHS指令及ELV标准,适合环保要求高的应用场合。
    - 多种选择:提供不同的镀层选项以满足不同环境下的需求,如Tin、15 Gold及30 Gold。
    - 应用广泛:由于其优良的电气特性和机械性能,广泛应用于各类电子设备中,包括通信设备、自动化控制系统等。

    应用案例和使用建议


    - 案例分析:在汽车电子控制系统中,高温双排接插件可以作为发动机控制单元与传感器之间的连接接口,由于其优秀的耐温性和可靠性,保证了汽车在极端温度条件下的正常运行。
    - 使用建议:根据实际应用环境选择合适的镀层材料。对于需要更高耐久性的应用场景,建议选择含Gold镀层的版本。同时,在安装过程中要注意保护焊接面不受损伤,避免影响其长期可靠性和稳定性。

    兼容性和支持


    - 兼容性:高温双排接插件通常具有良好的通用性,能够与多种标准插头配合使用。具体兼容性信息请参阅产品文档或联系供应商确认。
    - 支持服务:制造商提供详尽的产品文档和技术支持,客户可通过官方网站或技术支持热线获取帮助。

    常见问题与解决方案


    - Q1:如何处理接插件接触不良问题?
    - A1:首先检查插座和针脚是否有污垢或氧化,可尝试清洁后重新连接。若问题依旧,建议更换新的接插件。
    - Q2:如何判断接插件是否损坏?
    - A2:可以通过外观检查(如变形、裂纹等)或者测量其电气特性(如导通电阻)来判断。任何异常均需及时更换。

    总结和推荐


    高温双排接插件凭借其出色的材料选择和先进的制造工艺,为各种电子设备提供了可靠的连接解决方案。其宽泛的应用范围、良好的兼容性和环保特性使其在市场上具有较高的竞争力。强烈推荐给需要在严苛环境下保持良好连接性的应用场合。

0010897220参数

参数
针脚数 22pin
间距-配接 2.54mm
排数 2
排距 2.54mm
颜色 黑色
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
防护等级 -
额定电流 3A
类型 Breakaway,Header,Push-Pull
长*宽*高 27.94mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0010897220厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0010897220数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0010897220 0010897220数据手册

0010897220封装设计

查看详情并下载
Symbol
Footprint
3D Model
