0901220144

厂牌: MOLEX

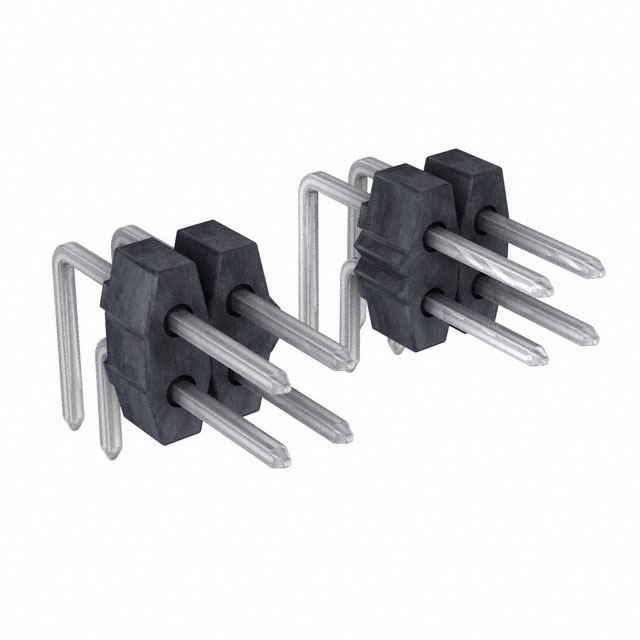

产品描述: 48pin 2.54mm 2 2.54mm Breakaway,Header,Push-Pull 3A 3μm 锡 黑色 通孔安装 60.96mm(长度)*13.71mm(高度)
供应商型号: H-0901220144
供应商: Heilind
标准整包数: 3000
MOLEX 矩形连接器 - 针座 - 公插针 0901220144

0901220144概述

    C-GRID III 双排直角连接器技术手册

    产品简介


    C-GRID III 双排直角连接器是一种适用于各类电子设备的高可靠性连接器。它具有双排结构,可以提供多通道的数据传输能力。C-GRID III 主要应用于通信设备、计算机、工业自动化控制等领域,是实现信号传输和电力供应的理想选择。

    技术参数


    - 产品型号:PS-99020-0001
    - 推荐PCB厚度:1.6mm
    - 尺寸公差:
    - 4位小数精度 ± 0.001mm
    - 3位小数精度 ± 0.001mm
    - 2位小数精度 ± 0.05mm (± 0.002英寸)
    - 1位小数精度 ± 0.1mm (± 0.004英寸)
    - 整数精度 ± 0.5mm (± 0.020英寸)
    - 角度公差:± 1°
    - 推荐PCB孔径:(0.20 mm)/0.008 mm 和(0.35 mm)
    - 材料号:未提供具体编号

    产品特点和优势


    C-GRID III 双排直角连接器的特点如下:
    - 双排设计:提供更多的连接点,提高数据传输的可靠性和效率。
    - 高可靠性:采用先进的制造工艺,确保长期稳定运行。
    - 适应性强:适用于多种电子设备,特别适合需要紧凑设计的应用场合。
    - 高性能:满足高电流和高电压的要求,适合严苛的工作环境。

    应用案例和使用建议


    C-GRID III 双排直角连接器广泛应用于通信基站、数据中心服务器、工业自动化控制系统等场景。建议在安装时,根据推荐的PCB厚度和孔径进行精确设计,以保证最佳的连接效果。
    - 使用建议:
    - 在设计PCB时,确保厚度为1.6mm,并严格按照推荐的孔径进行加工。
    - 确保连接器的插拔次数不超过额定值,避免过早磨损。

    兼容性和支持


    C-GRID III 双排直角连接器与市面上多数标准PCB板兼容,且Molex公司提供相应的技术支持和售后服务,帮助客户解决使用过程中可能遇到的技术问题。

    常见问题与解决方案


    1. 问题:连接不稳定。
    - 解决方案:检查连接器的插针是否完全插入,确保接触良好。
    2. 问题:接触电阻过大。
    - 解决方案:重新焊接连接器的引脚,确保焊接质量。
    3. 问题:外观损坏。
    - 解决方案:更换新的连接器,避免进一步损坏。

    总结和推荐


    C-GRID III 双排直角连接器凭借其双排设计、高可靠性及适应性,成为市场上一款非常受欢迎的产品。其在高电流、高电压的应用场景中表现优异,适用于多种电子设备。综上所述,强烈推荐在需要多通道数据传输和电力供应的项目中使用C-GRID III 双排直角连接器。

0901220144参数

参数
针脚数 48pin
间距-配接 2.54mm
排数 2
排距 2.54mm
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 3μm
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
额定电流 3A
长*宽*高 60.96mm(长度)*13.71mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘
