878910504

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 5pin 3A 380nm 金 黑色 通孔安装
供应商型号:
供应商:
标准整包数: 0

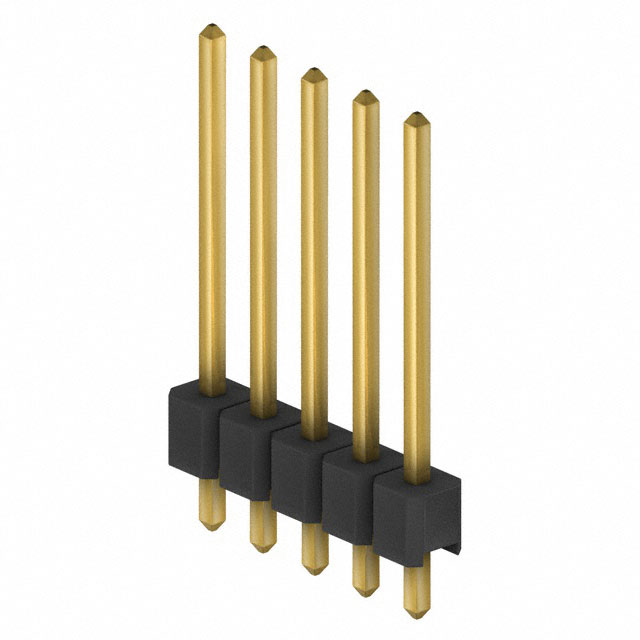

MOLEX 矩形连接器 - 针座 - 公插针 878910504

878910504概述


    产品简介


    本产品是一款单排单片带帽(T/H)连接器,型号为PS-87920-019。它采用2.54毫米的间距设计,适用于多种电路板组装需求。这种连接器具有出色的机械稳定性和电气性能,广泛应用于通信设备、工业自动化控制、计算机及周边设备等领域。

    技术参数


    1. 材料:
    - 外壳:阻燃尼龙,玻璃纤维填充,UL94V-0等级,黑色。
    - 引脚:镀金引脚,厚度要求如下:
    - 镀镍层:1.25微米最小。
    - 镀金层(接触部分):2.50微米最小。
    - 镀锡层(焊尾):2.00微米最小。
    2. 包装类型:
    - 盘装(TRAY):PK-89990-489
    - 散装(BULK):PK-89990-491
    - 带卷(T&R):PK-87898-400
    - 管式包装(TUBE):PK-89990-934
    3. 公差:
    - 所有尺寸精度公差均为±0.2毫米。
    - 角度公差为±3.0度。
    4. 尺寸:
    - 插入长度(OAL):范围从10.16毫米到101.60毫米。
    - 接触长度(Pin Mating End):范围从2.40毫米到31.00毫米。

    产品特点和优势


    1. 高可靠性:镀金引脚确保了长期稳定的电气连接。
    2. 机械强度:采用高强度材料制成,能够承受多次插拔而不损坏。
    3. 广泛的适应性:适合不同尺寸和应用场景的电路板组装需求。
    4. 美观性:黑色外壳使其在多种工业应用中更为美观耐用。

    应用案例和使用建议


    1. 通信设备:这类连接器被广泛应用于通信基站中的电源接口,因为它们可以有效防止灰尘和湿气的侵入。
    2. 工业自动化控制:工业控制板需要高性能和高稳定性的连接器,此类连接器能够提供稳定的信号传输。
    使用建议:
    - 在使用过程中注意保持引脚清洁,避免灰尘和污物影响电气性能。
    - 确保电路板符合推荐的厚度(1.60毫米±0.10毫米),以确保连接器正常工作。

    兼容性和支持


    1. 兼容性:该连接器与市场上主流的电路板兼容,如FR-4和PI材质的电路板。
    2. 厂商支持:MOLEX公司提供详尽的技术文档和支持服务,包括安装指南、常见问题解答和故障排除建议。

    常见问题与解决方案


    1. 问题:连接器不导电
    解决方案:检查引脚是否有氧化或脏污现象,及时清理。
    2. 问题:连接松动
    解决方案:检查插入长度和引脚直径是否匹配,必要时更换合适的连接器。

    总结和推荐


    总体而言,这款单排单片带帽(T/H)连接器具有卓越的性能和稳定性,适用于多种应用场景。其高度可靠的镀金引脚和优异的材料选择使其在市场上具备很强的竞争力。强烈推荐在需要高性能连接器的应用中使用此产品。

    以上内容基于提供的技术手册整理而成,希望对您有所帮助。

878910504参数

参数
排数 1
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 380nm
针脚数 5pin
颜色 黑色
额定电流 3A
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

878910504厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878910504数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878910504 878910504数据手册

878910504封装设计

查看详情并下载
Symbol
Footprint
3D Model
