430451416

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 14pin 8A 380nm 金 黑色 贴片安装 25.15mm(长度)*11.2mm(高度)
供应商型号: Q-430451416
供应商: 期货订购
标准整包数: 2800

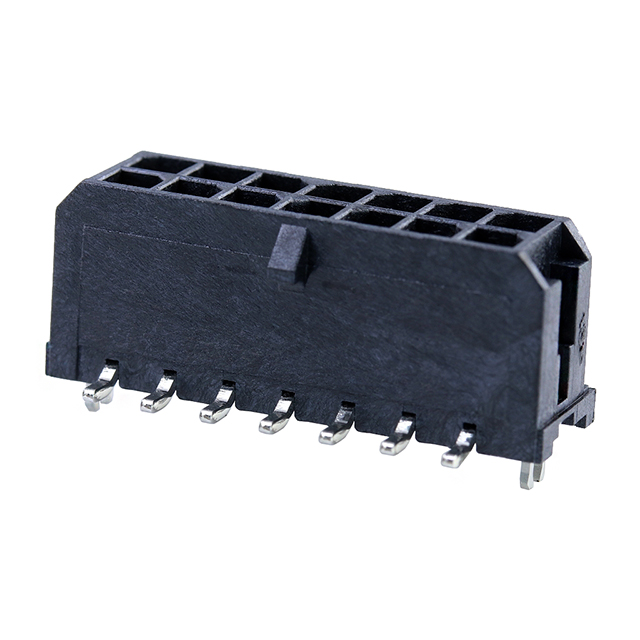

MOLEX 矩形连接器 - 针座 - 公插针 430451416

430451416概述

    电子元器件产品技术手册:Micro-Fit双排连接器
    本文旨在详细概述Micro-Fit双排连接器的技术手册内容,涵盖产品简介、技术参数、产品特点及优势、应用案例及使用建议、兼容性和支持、常见问题与解决方案等内容。

    1. 产品简介


    Micro-Fit双排连接器是一款专门用于线到板或线到线连接的电子元器件,其主要特征包括:
    - 产品类型:双排连接器,用于各种电子设备的内部连接。
    - 主要功能:提供可靠的电气连接,确保电流和信号的有效传输。
    - 应用领域:广泛应用于汽车电子、工业自动化、通讯设备等领域。

    2. 技术参数


    Micro-Fit双排连接器的技术参数如下:
    | 序列 | 机构认证电压(AC RMS或DC) | 机构认证电流(单电路) | 连接器尺寸(mm) | 最大温度 | 额定电流(A) |
    |
    | 43020 | 350 | 5 | 0.118 | -40°C 至 +105°C | 5 |
    | 43025 | 600 | 8 | 0.118 | -40°C 至 +105°C | 8 |
    | 172952 | 600 | 5 | - | - | 5 |
    | 43045 | 600 | 8 | 0.118 | -40°C 至 +105°C | 8 |
    | 44914 | 600 | 8 | 0.118 | -40°C 至 +105°C | 8 |
    - 接触电阻:初始最大值为10毫欧姆。
    - 绝缘电阻:最小值为1000兆欧姆。
    - 耐电压测试:无击穿,漏电流<5mA。
    - 温升测试:最大温升为+30°C。
    - 机械要求:插拔力,保持力等各项指标均符合行业标准。

    3. 产品特点和优势


    Micro-Fit双排连接器具有以下特点和优势:
    - 高可靠性:采用镀锡或镀金端子,保证长期稳定的电气连接。
    - 抗振动和冲击能力:通过严格的机械测试,确保在恶劣环境下的稳定表现。
    - 宽工作温度范围:能够在极端环境下工作,适用于各类工业应用。

    4. 应用案例和使用建议


    - 应用场景:适合汽车电子控制系统、工业自动化设备、通信设备内部线路连接。
    - 使用建议:确保接线正确,避免错误连接导致的损坏;定期进行绝缘电阻检测,确保电气安全。

    5. 兼容性和支持


    Micro-Fit双排连接器与多种Molex公司其他产品兼容,如相关测试工具。厂商提供详尽的技术支持和售后保障,帮助用户解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保接线正确,使用适当的测试工具进行检测。 |
    | 绝缘电阻下降 | 定期检查,必要时更换部件。 |
    | 插拔力异常 | 检查连接器是否有磨损或损坏,及时更换。 |

    7. 总结和推荐


    综上所述,Micro-Fit双排连接器凭借其出色的电气性能和机械强度,在多个应用领域展现出强大的竞争优势。强烈推荐在需要高可靠性和稳定性连接的场合使用该产品。

430451416参数

参数
针脚数 14pin
防护等级 -
类型 Header,Locking Ramp
排数 2
触头镀层厚度 - 配接 380nm
间距-配接 3mm
触头镀层 - 配接
额定电流 8A
颜色 黑色
长*宽*高 25.15mm(长度)*11.2mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430451416厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451416数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451416 430451416数据手册

430451416封装设计

查看详情并下载
Symbol
Footprint
3D Model
