2016061630

产品分类: 接线板-专用
厂牌: MOLEX
产品描述: Conn Terminal Block 2 POS 1mm Screw ST DIN Rail 285A/Contact
供应商型号: Q-2016061630
供应商: 期货订购
标准整包数: 60
MOLEX 接线板-专用 2016061630

2016061630概述

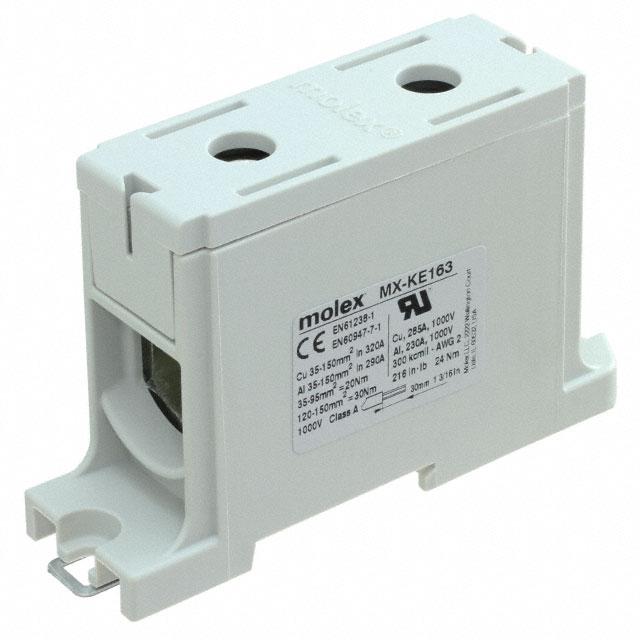

    高电流通用夹式端子块

    产品简介


    高电流通用夹式端子块是一种DIN导轨或面板安装式的解决方案,适用于需要铝到铝、铜到铜或铝到铜连接的高电流和高电压应用场合。这种终端块具有高度的灵活性和适应性,可以广泛应用于多种工业环境。

    技术参数


    - 认证标志:UL、CE
    - 设计标准:UL 1059,IEC EN60947-7-1:2009,EN61238-1:2003
    - 额定温度范围:-40°C 至 +105°C(聚酰胺材料),适用于高达+125°C的系统
    - 最大电压:600V 或 1000V
    - 额定电流范围:120A 至 380A
    - 导线规格:500 MCM 至 6 AWG
    - 机械特性:
    - 推荐紧固扭矩:10Nm 至 40Nm (90 in/lbs 至 360 in/lbs)
    - 螺丝头形状:六角形
    - 安装方式:螺丝或DIN导轨
    - 表面处理:镀锡

    产品特点和优势


    - 适用性强:适用于铜对铜、铝对铝或铝对铜的各种连接要求。
    - 坚固耐用:六角螺钉提供了出色的稳定性和安全性,能够确保绞合线的牢固固定。
    - 防氧化保护:内侧涂有化合物涂层,用于防止接触部分氧化。
    - 多颜色选择:单极版本提供多种颜色选择,便于识别。

    应用案例和使用建议


    这些终端块非常适合用于电机逆变器、电机驱动、电机控制系统、开关柜、电源分配面板和机柜、车辆充电站、商用车辆、电动火车和光伏(太阳能)系统等应用。为了更好地发挥其效能,需要注意以下几点建议:
    - 在使用前检查所有电线规格是否符合终端块的技术参数。
    - 确保紧固螺丝达到推荐的扭矩值,以保证接触的稳定性和安全性。
    - 颜色编码可以帮助区分不同的电路,提高操作的安全性和便捷性。

    兼容性和支持


    这些终端块与各种DIN导轨和通孔安装标准兼容。厂商提供全面的技术支持和维护服务,包括技术文档、安装指导和技术咨询服务。

    常见问题与解决方案


    - 问题:终端块松动
    - 解决办法:重新检查并调整螺丝至推荐的扭矩值。
    - 问题:接触不良
    - 解决办法:确保电线与终端块之间的接触良好,并清洁接触表面。

    总结和推荐


    综上所述,这款高电流通用夹式端子块具有广泛的适用性、出色的安全性和可靠性。它特别适合于高电流和高电压的应用环境,因此强烈推荐使用。无论是工业控制还是新能源系统,它都是一个非常可靠的选择。

2016061630参数

参数
长*宽*高 105.6mm(长度)
安装方式 DIN导轨安装,面板安装
零件状态 在售
包装方式 散装

2016061630厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2016061630数据手册

厂牌 PDF简要描述 下载
MOLEX 接线板-专用 MOLEX 2016061630 2016061630数据手册

2016061630封装设计

查看详情并下载
Symbol
Footprint
3D Model
