39299184

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 18pin 9A 760nm 金 通孔安装
供应商型号: Q-39299184
供应商: 期货订购
标准整包数: 1680

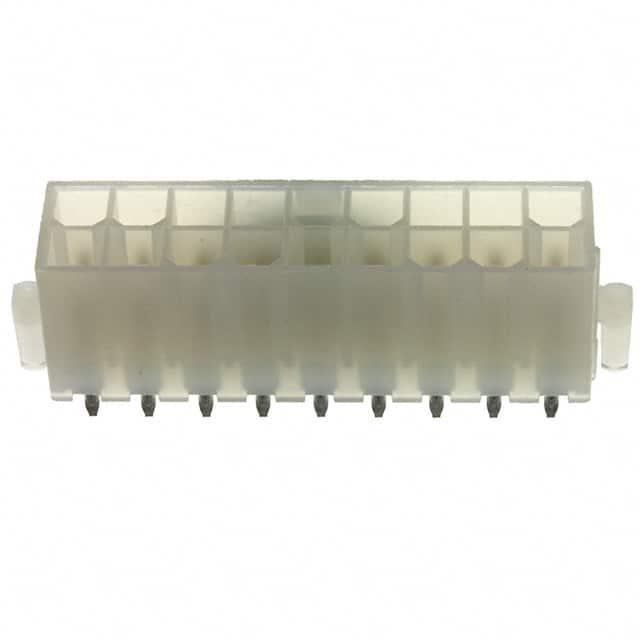

MOLEX 矩形连接器 - 针座 - 公插针 39299184

39299184概述

    产品概述:MINI-FIT JR. 连接器系统

    产品简介


    产品类型:MINI-FIT JR. 系列连接器是专为小型化电路板设计的高性能连接器,适用于电线对电线和电线对板的应用场景。该系列产品采用Tin或30μ”金镀层工艺,以满足不同应用需求。
    主要功能:
    - 高电压和电流承载能力,适用于交流(AC)和直流(DC)环境。
    - 支持多种电缆直径和线规,确保连接器在多种场合下的兼容性和可靠性。
    - 机械和环境稳定性高,能够承受振动、冲击、高低温变化和湿度等极端条件。
    应用领域:
    - 广泛应用于通信设备、计算机、工业自动化、汽车电子等领域,用于建立可靠的电连接。

    技术参数


    电压:600伏特AC或DC。
    适用电线:
    - 16号电线标准:最大绝缘直径3.15毫米
    - 18至24号电线标准:最大绝缘直径3.10毫米
    - 22至28号电线标准:最大绝缘直径1.80毫米
    最大电流承载能力(单位:安培):
    - 16号电线:2至6安培
    - 18号电线:2至6安培
    - 20号电线:2至5安培
    - 22号电线:2至4安培
    - 24号电线:2至3安培
    - 26号电线:2至2安培
    - 28号电线:2安培
    工作温度:
    - 操作范围:-40°C 至 +80°C
    - 非操作范围:-40°C 至 +105°C
    波峰焊接温度:各型号的最大温度限制不同。
    灼热丝测试:符合EN 60695-2-11-2001/IEC 60695-2-11-2000和EN 60335-1/IEC 60335-1标准。

    产品特点和优势


    独特功能:
    - 通过UL 1977认证,具备高度的安全性。
    - 适应多种电线和端子材料,确保连接稳定可靠。
    - 多种接触电阻和耐压性能保证,提高系统的耐用性和稳定性。
    - 符合多个安全机构的要求,如CSA和IEC。
    市场竞争力:
    - 高温工作能力和抗老化性能使其适合于恶劣环境下的应用。
    - 采用先进的生产技术和材料,提高了连接器的机械强度和耐久性。

    应用案例和使用建议


    应用案例:
    - 在一个工业自动化控制系统中,MINI-FIT JR.连接器被用于连接各种传感器和执行器,提供稳定可靠的信号传输。
    - 在汽车电子中,它用于连接仪表盘上的各个部件,确保电气系统的连续运行。
    使用建议:
    - 在使用过程中,应严格遵守制造商提供的安装指南和电气规范。
    - 对于高温环境,需选用具有更高工作温度的型号。
    - 针对特定应用,需进行适当的温度降额计算以保证安全性。

    兼容性和支持


    兼容性:
    - MINI-FIT JR.连接器可以与同类产品无缝对接,便于系统集成。
    - 适用于各种大小和形状的电路板,可实现多样化应用。
    厂商支持:
    - 由Molex提供全面的技术支持和服务保障。
    - 用户可以联系厂家获取更多的技术支持和维护信息。

    常见问题与解决方案


    常见问题:
    1. 安装过程中,连接器无法正确插入或拔出。
    - 解决方案:检查连接器与插座是否匹配,并确保正确使用工具进行插拔。

    2. 连接器使用一段时间后出现接触不良现象。
    - 解决方案:定期清洁接触点,必要时更换新的连接器。
    3. 连接器无法通过特定的安全机构认证。
    - 解决方案:联系制造商咨询相关认证要求,并按照规范操作。

    总结和推荐


    综合评估:
    MINI-FIT JR. 连接器以其出色的电气和机械性能,在多个行业中表现出色。其广泛应用性和强大的兼容性使其成为设计工程师的首选之一。尽管其安装和使用需要一定的专业知识,但总体上具有较高的性价比和可靠性。
    推荐使用:
    鉴于其多功能性和广泛的适用范围,我们强烈推荐在需要高性能和高可靠性的连接器的项目中使用MINI-FIT JR.连接器。此外,用户也应充分了解相关的安装指南和维护要求,以确保系统的最佳性能。

39299184参数

参数
排数 2
触头镀层厚度 - 配接 760nm
防护等级 -
颜色 -
针脚数 18pin
间距-配接 4.2mm
额定电流 9A
类型 Header,Locking Ramp
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

39299184厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39299184数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39299184 39299184数据手册

39299184封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1680+ ¥ 25.922
库存: 168000
起订量: 1680 增量: 1680
交货地:
最小起订量为:1680
合计: ¥ 43548.96
