1726470103

厂牌: MOLEX
产品描述: Molex 4.2mm间距3p单排排针, Mini-Fit Jr.系列, 垂直, 通孔安装
供应商型号: AV-A-MLX1726470103
供应商: Avnet
标准整包数: 138

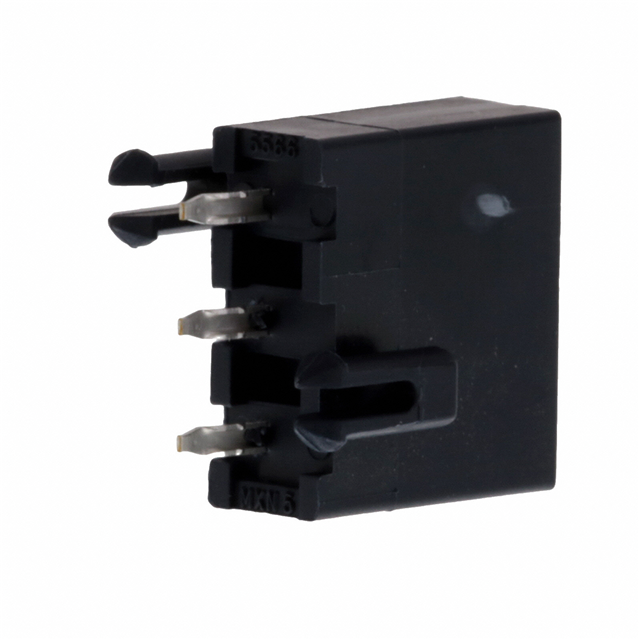

MOLEX 矩形连接器 - 针座 - 公插针 1726470103

1726470103概述

    Mini-Fit Jr. Header 技术手册解析

    1. 产品简介


    Mini-Fit Jr. Header 是一种专为电源和线板连接设计的电子元器件。作为 PCB Headers and Receptacles 类别下的一个组件,它主要用于实现电路板之间的连接,尤其适用于需要高电流传输的应用场合。本产品的核心功能是提供稳定可靠的电连接,同时保证足够的机械强度以确保长期的耐用性。

    2. 技术参数


    以下是 Mini-Fit Jr. Header 的关键技术参数:
    - 电路数量:最大3个(3个已加载)
    - 颜色:树脂黑
    - 载流能力:最大9.0A
    - 电压范围:交流(RMS)/直流 600V
    - 引脚间距:4.20mm
    - 耐久性:最大30次插拔循环
    - 材料:绝缘材料为尼龙 94V-2,接触金属为黄铜,电镀层为磨砂锡
    - 温度范围:工作温度范围 -40°C 到 +80°C
    - 包装方式:盘装(Tray)

    3. 产品特点和优势


    Mini-Fit Jr. Header 具有以下几个显著特点:
    - 高强度尼龙绝缘体:提供优秀的机械强度和阻燃性能。
    - 高载流能力:能够处理高达9.0A的电流,适合大功率应用。
    - 多次插拔:最高可达30次插拔循环,适合需要频繁连接的场合。
    - 易于识别:黑色树脂颜色有助于在组装过程中快速识别。
    - 环保材料:符合 RoHS 和 REACH 等国际环保标准,无卤素。

    4. 应用案例和使用建议


    Mini-Fit Jr. Header 广泛应用于各种工业控制设备、电信设备、医疗设备和家用电器等领域。例如,在一个需要高度可靠性的电信设备中,可以利用其高载流能力和长时间耐久性来确保系统的正常运行。此外,在一些需要紧凑设计的便携式设备中,Mini-Fit Jr. Header 的小巧尺寸也是其一大优势。
    使用建议:
    - 在安装过程中要确保正确对齐,避免不当插入导致损坏。
    - 遵循制造商提供的温度和电流范围,避免过载造成安全隐患。
    - 定期检查连接处,确保没有松动或者氧化现象。

    5. 兼容性和支持


    Mini-Fit Jr. Header 与 Mini-Fit Sigma Receptacle Housing 和 Mini-Fit Jr. Receptacle Housing 系列中的其他组件兼容。制造商提供了详尽的技术文档和支持服务,包括在线技术支持、详细的用户手册和技术规范书等,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查接触部位是否有污垢或氧化;使用专用工具重新固定连接 |
    | 载流能力不足 | 检查接线是否合适,确认电流不超过最大额定值 |
    | 插拔困难 | 确认插头和插座的型号是否匹配,适当润滑接口 |

    7. 总结和推荐


    Mini-Fit Jr. Header 是一款高性能、高可靠性的 PCB 连接器,适用于多种工业应用场景。它的多功能性、高耐用性和良好的兼容性使其成为市场上非常有竞争力的产品。对于需要在高电流、高可靠性环境中工作的应用场合,强烈推荐选用 Mini-Fit Jr. Header。

1726470103参数

参数
类型 Header,Locking Ramp
额定电流 9A
防护等级 -
排数 1
间距-配接 4.2mm
触头镀层厚度 - 配接 2.54μm
针脚数 3pin
触头镀层 - 配接
颜色 黑色
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

1726470103厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1726470103数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1726470103 1726470103数据手册

1726470103封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
414+ $ 0.5696 ¥ 5.0413
1242+ $ 0.5647 ¥ 4.9974
库存: 9108
起订量: 414 增量: 138
交货地:
最小起订量为:414
合计: ¥ 2087.09
