878325122

厂牌: MOLEX
产品描述: 4pin 2mm 2 2mm Header,Push-Pull 2A 380nm 金 黑色 贴片安装 6.65mm(长度)*6.3mm(高度)
供应商型号: Q-878325122
供应商: 期货订购
标准整包数: 3500

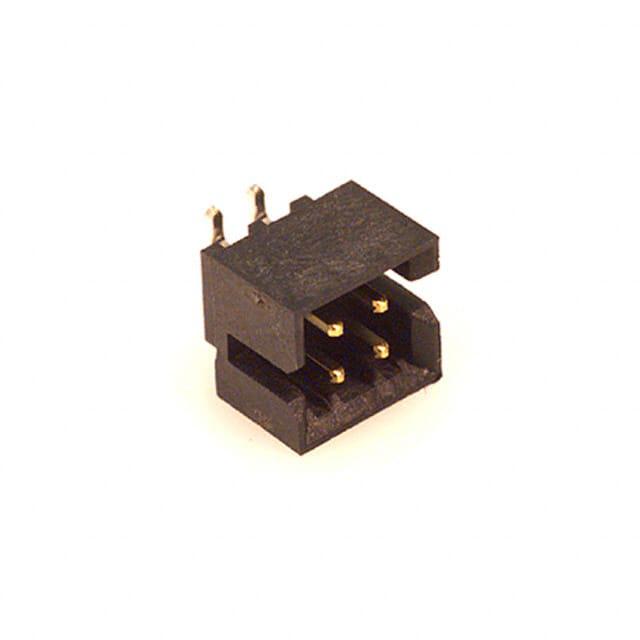

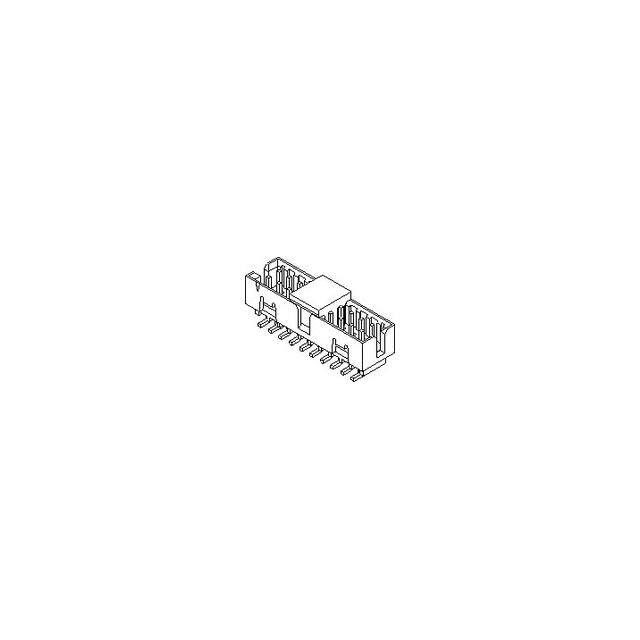

MOLEX 矩形连接器 - 针座 - 公插针 878325122

878325122概述

    Milli-Grid 2mm Dual Row Shrouded Headers 技术手册

    1. 产品简介


    Milli-Grid 2mm 双排保护壳式接头是一种专为高可靠性电气连接设计的产品。此系列产品适用于垂直安装、表面贴装(SMT)及焊接安装(R/A)等多种安装方式。这些接头能够与 Molex 的 Milli-Grid 2mm 网格线对板连接器(51110 系列),Crimp 接收端插件房(50394 系列),以及 2mm Milli-Grid 双排插针接口(87568 系列)完美适配,提供稳定的电气性能和可靠机械连接。

    2. 技术参数


    | 参数 | 规格 |

    | 工作电压 | 125V |
    | 最大电流 | 2.00 安培 |
    | 操作温度范围 | -55°C 至 +105°C |
    | 非操作温度范围 | -55°C 至 +105°C |
    | 绝缘电阻 | ≥1000 兆欧姆 |
    | 耐压强度 | 1000Vrms 无击穿 |
    | 插针/终端保持力 | ≥850 克 |
    | 可焊性 | 5 秒 ± 0.5 秒,温度:260°C ± 5°C |
    | 焊接热稳定性(通孔焊接)| 无外观损坏 |
    | 回流焊热稳定性(SMT) | 无外观损坏 |

    3. 产品特点和优势


    Milli-Grid 2mm 双排保护壳式接头具有多种优势,使其在市场上脱颖而出:
    - 适应性广泛:适用于多种安装方式,能够与 Molex 系列产品无缝对接,实现多样化的电路设计。
    - 卓越的电气性能:通过严格的绝缘电阻和耐压测试,确保在各种复杂环境下均能保持稳定可靠的连接。
    - 高强度保持力:强大的终端保持力确保接头在使用过程中不会轻易脱落,增强了连接的稳固性。
    - 优异的环境适应性:能够在极端温度条件下保持良好表现,满足苛刻的应用要求。

    4. 应用案例和使用建议


    Milli-Grid 2mm 双排保护壳式接头适用于各类电子产品,如工业控制设备、通信基础设施、汽车电子系统等。建议在使用前详细阅读产品说明,并遵循制造商推荐的处理方法以确保最佳效果。例如,在回流焊接过程中要注意适当的时间和温度控制,以避免塑料外壳出现气泡或其他损坏。

    5. 兼容性和支持


    Milli-Grid 2mm 双排保护壳式接头与其配套的 Molex 系列产品高度兼容,确保了电路连接的一致性和可靠性。制造商提供了详尽的技术支持文档和售后服务,帮助客户解决使用过程中可能遇到的各种问题。

    6. 常见问题与解决方案


    - Q: 如何防止湿气吸收导致的气泡问题?
    - A: 建议使用密封防潮袋储存未使用的接头,并严格遵守存储时间和条件。若已暴露在外界环境中,可将接头放置于125°C下烘烤3至5小时以去除湿气。
    - Q: 如何正确进行焊接?
    - A: 遵循手册中的焊接时间与温度指导,确保接头浸入焊料的时间在5秒±0.5秒内,且温度维持在260°C ± 5°C。

    7. 总结和推荐


    综上所述,Milli-Grid 2mm 双排保护壳式接头凭借其出色的电气性能、可靠性和广泛的适用范围,成为众多应用场合的理想选择。无论是工业控制还是消费电子产品,此系列接头都能提供卓越的表现。强烈推荐在需要高性能电气连接的项目中选用 Milli-Grid 2mm 双排保护壳式接头。

878325122参数

参数
针脚数 4pin
间距-配接 2mm
排数 2
排距 2mm
触头镀层厚度 - 配接 380nm
类型 Header,Push-Pull
防护等级 -
颜色 黑色
触头镀层 - 配接
额定电流 2A
长*宽*高 6.65mm(长度)*6.3mm(高度)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

878325122厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878325122数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878325122 878325122数据手册

878325122封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ ¥ 3.6741
库存: 350000
起订量: 3500 增量: 3500
交货地:
最小起订量为:3500
合计: ¥ 12859.35
