430451621

厂牌: MOLEX

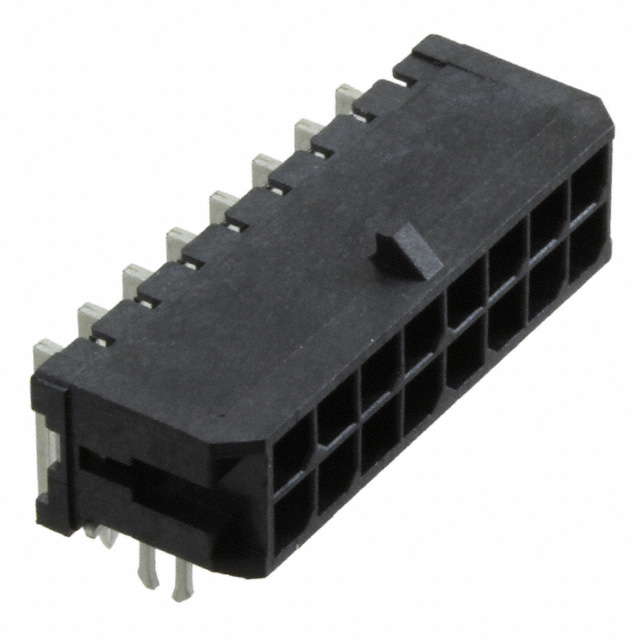

产品描述: Molex 3.0mm间距16p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: Q-430451621
供应商: 期货订购
标准整包数: 792
MOLEX 矩形连接器 - 针座 - 公插针 430451621

430451621概述

    Micro-Fit Dual Row Connectors 技术手册概述

    1. 产品简介


    Micro-Fit 双排连接器是一种适用于电线到板端和电线到电线连接系统的微型化连接解决方案。它们采用18至30 AWG(美国线规)绞合铜线通过压接工艺进行终端处理,具有镀锡或镀金端子。这些连接器广泛应用于汽车、工业自动化、通信设备等领域,为复杂电路设计提供可靠的电气连接。

    2. 技术参数


    - 电气特性:
    - 电压范围: 250 VAC 至 600 VAC
    - 最大电流(每电路): 5 A 至 8 A,具体取决于电路数量和终端温度上升。
    - 接触电阻: 10 毫欧姆(最大)
    - 绝缘电阻: 1000 兆欧(最小)
    - 介电强度: 额定电压的两倍加1000 VAC (无击穿,泄漏电流<5 mA)
    - 机械特性:
    - 连接和断开力: 最大 8.0 N(电路每循环),最小 2.4 N
    - 压接终端保持力: 最小 24.5 N
    - 耐振动: 最大 20 毫欧姆(变化不超过初始值)
    - 环境特性:
    - 工作温度: -40°C 至 +105°C
    - 相对湿度: 90-95% (40°C,96小时暴露)
    - 盐雾试验: 水平放置,顶部带锁扣,暴露48小时
    - 冷抗力: -40 ± 3°C,暴露96小时

    3. 产品特点和优势


    Micro-Fit双排连接器的主要特点包括高可靠性、耐久性及适用广泛的环境条件。具体优势如下:
    - 高效电流传输:最高可达8 A,适合多种应用场合。
    - 良好的机械性能:连接和断开力易于操作且可靠。
    - 环境适应性强:能在宽广的温度和湿度范围内稳定工作。
    - 高可靠性连接:经过严格测试确保长期使用下的稳定性能。

    4. 应用案例和使用建议


    Micro-Fit双排连接器适用于汽车电子系统、工业控制系统及通信设备等领域。例如,在汽车中用于发动机控制单元与传感器之间的连接,确保信号传输的准确性和稳定性。
    使用建议:
    - 选择合适的绞合铜线,考虑终端温度上升的影响。
    - 使用标准测试插件(系列44242)进行连续性测试。
    - 根据具体应用要求进行适当的电流降额。

    5. 兼容性和支持


    Micro-Fit双排连接器的型号多样化,能够与各种电子设备和组件兼容。供应商提供了详细的安装指南和支持文档,以确保正确使用。此外,还提供安全认证文件,如UL、CSA和IEC 61984认证。

    6. 常见问题与解决方案


    问题1: 连接器插入和拔出时阻力过大
    解决方案: 确保按照规范使用正确的压接工具和材料,避免过度弯曲或变形。
    问题2: 绝缘电阻下降
    解决方案: 检查连接器的安装环境是否符合湿度和温度要求,必要时采取密封措施。

    7. 总结和推荐


    Micro-Fit双排连接器以其卓越的电气性能、机械稳定性和广泛的适用范围成为市场上备受推崇的产品。其出色的耐久性和可靠性使其成为许多应用的理想选择。强烈推荐使用该系列产品,特别是在需要高度可靠电气连接的应用环境中。

430451621参数

参数
触头镀层 - 配接
额定电流 8A
颜色 黑色
排数 2
防护等级 -
类型 Header,Locking Ramp
间距-配接 3mm
触头镀层厚度 - 配接 1.52μm
针脚数 16pin
长*宽*高 28.15mm*8.763mm*12.24mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

430451621厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430451621数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430451621 430451621数据手册

430451621封装设计

查看详情并下载
Symbol
Footprint
3D Model
