2059710063

厂牌: MOLEX
产品描述: Molex 2.0mm间距6p单排排针, Micro-One系列, 垂直, 表面
供应商型号: TS-2059710063
供应商: 海外现货
标准整包数: 500
MOLEX 矩形连接器 - 针座 - 公插针 2059710063

2059710063概述


    产品简介

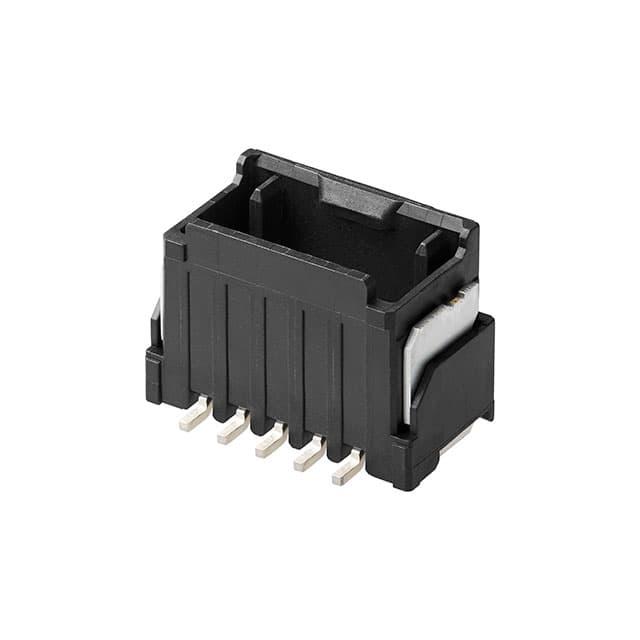

    Micro-One Wire-to-Board Header(垂直安装,2.00mm间距,单排,表面贴装,6电路,锡铋镀层,黑色)
    该产品属于PCB Headers and Receptacles(印刷电路板连接器及插座)系列,是Molex公司的Micro-One线对板连接器。此连接器具有6个电路,采用锡铋镀层并提供黑色盖带封装。它专为信号传输和线对板连接设计,适用于多种电子设备和系统中。

    技术参数


    - 电流: 最大电流为4.0A。
    - 电压: 最高工作电压可达250V AC(峰值)/ DC。
    - 接触镀层: 锡铋镀层。
    - 机械寿命: 可承受最高达3000次插拔。
    - 温度范围: 工作温度范围为-40°C至+105°C。
    - 物理特性: 采用垂直安装,间距为2.00mm,单排布局。
    - 材料: 连接器本体采用聚酰胺树脂制造,端子材料为黄铜。
    - 包装: 采用卷带式包装(Embosed Tape on Reel)。

    产品特点和优势


    Micro-One Wire-to-Board Header 的优势在于其紧凑的设计和卓越的电气性能。特别是:
    - 可靠性高:经过严格测试,可承受高达3000次插拔,保证长期稳定运行。
    - 电气性能强:能够处理高达4.0A的电流和250V的电压,适合各种复杂的工作环境。
    - 宽温适应性:可在极端环境下使用,工作温度范围为-40°C至+105°C。
    - 环保认证:满足REACH SVHC、RoHS等环保标准,符合绿色生产要求。
    - 兼容性好:可与同系列的其他产品完美匹配,如205979号的Micro-One Wire-to-Board Receptacle。

    应用案例和使用建议


    Micro-One Wire-to-Board Header 在以下场景中有广泛应用:
    - 汽车电子:可以用于车载导航系统、车身控制模块等。
    - 工业控制:适合于工业自动化设备、机器人的控制系统中。
    - 消费电子:适用于各种小型消费电子设备如智能手机、智能手表等。
    使用建议:
    1. 正确安装:确保正确方向插入,避免插反导致损坏。
    2. 散热管理:在高电流使用场景下,应注意散热以保持良好的工作状态。
    3. 保护措施:注意防尘防水,特别是在工业控制环境中。

    兼容性和支持


    该产品与其他Molex Micro-One系列产品兼容,包括配套的Micro-One Wire-to-Board Receptacle(例如205979号产品)。Molex公司提供了详尽的技术支持文档和客户服务中心,以帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:如何检查连接器是否安装正确?
    - 解决办法:可以通过目视检查,确保连接器完全嵌入到插座中,没有松动现象。
    2. 问题:如何应对高温环境下的使用?
    - 解决办法:使用过程中需注意散热,确保工作温度不超过其设计的最大值。
    3. 问题:长时间使用后发现插拔阻力增加怎么办?
    - 解决办法:检查是否有异物进入连接器,必要时清洁或更换连接器。

    总结和推荐


    综上所述,Micro-One Wire-to-Board Header 是一款设计精良、性能优异的连接器产品。它的高可靠性、宽温范围、环保特性和广泛的兼容性使其成为众多电子设备的理想选择。强烈推荐给需要在各种复杂环境下使用的项目团队。无论是汽车电子、工业控制还是消费电子领域,这款连接器都将是您工程设计的不二之选。

2059710063参数

参数
触头镀层厚度 - 配接 1μm
间距-配接 2mm
针脚数 6pin
额定电流 4A
排数 1
触头镀层 - 配接 锡铋
防护等级 -
颜色 -
类型 Header,Latch Lock
长*宽*高 16mm(长度)*8.9mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

2059710063厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2059710063数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2059710063 2059710063数据手册

2059710063封装设计

查看详情并下载
Symbol
Footprint
3D Model
