416720001

厂牌: MOLEX

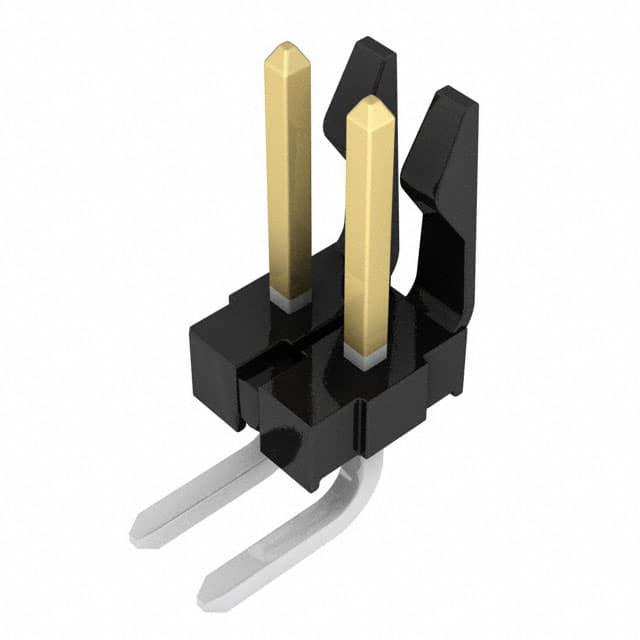

产品描述: Breakaway,Friction Lock,Header 3.96mm 1 2pin 7A 380nm 金 黑色 通孔安装 6.78mm(长度)*20.09mm(高度)
供应商型号: Q-416720001
供应商: 期货订购
标准整包数: 5700
MOLEX 矩形连接器 - 针座 - 公插针 416720001

416720001概述


    产品简介


    本产品是一款Molex电子技术公司设计的快速插拔式连接器,型号为41672系列。它广泛应用于电信设备、工业自动化控制系统、计算机外设等多个领域。其主要功能是实现高效、可靠的电连接,具有良好的机械强度和电气性能。

    技术参数


    根据技术手册,该产品的技术规格如下:
    - 插针中心线位置偏差:插针中心线在指定区域内不得偏离总体中心线超过0.20英寸(0.008英寸)。
    - 连接尺寸:不同电路之间间距范围分别为:
    - M:0.450英寸(11.43毫米)至0.528英寸(13.41毫米)
    - L:1.030英寸(26.16毫米)至1.530英寸(38.86毫米)
    - 插针长度L:在1.030英寸(26.16毫米)到1.530英寸(38.86毫米)之间。
    - 插头材质:主体材料为聚酯,带有黑色外壳;插针材质为黄铜。
    - 镀层:有多种镀层选项,包括整体锡、镍、金和特定镀层。例如,整体镀锡厚度要求为0.00254毫米(0.0001英寸),而镍底层厚度需达到0.00127毫米(0.00005英寸)。
    - 焊料耐久性:符合SMES-152标准。
    - 机械强度:在未焊接前,沿任何方向推动插针至少需要3磅力(约1.36公斤)才能使其脱离插头。
    - 堆叠能力:可以按3.96英寸(0.156英寸)的间隔堆叠,但电路编号1-23需去除定位卡才能实现堆叠。
    - 外观质量:符合COSMETIC SPECIFICATION PS-45499-002的B类要求。

    产品特点和优势


    1. 快速插拔设计:独特的摩擦锁设计使得安装和拆卸更加便捷,提高了操作效率。
    2. 高可靠性:插针长度和接触点之间的距离经过精密计算,确保了稳定的电连接。
    3. 广泛的镀层选择:用户可根据具体应用需求选择适合的镀层类型,以增强耐用性和抗腐蚀性。
    4. 堆叠能力:可以通过简单移除定位卡来实现多组件堆叠,适用于复杂电路设计。

    应用案例和使用建议


    在电信行业,这类连接器常用于路由器和交换机的内部连接,提供高效可靠的电连接。对于工业自动化系统,可用于传感器和控制器之间的连接,提高系统的稳定性和可靠性。此外,在计算机外围设备中,它们用于主板和其他扩展卡之间的高速信号传输。
    使用建议:
    - 在组装时应注意各组件之间的正确位置,避免因错误插装导致信号不良或物理损伤。
    - 为了更好地保护产品不受外部环境影响,建议在高湿度或污染环境中使用密封套件。
    - 定期检查连接器是否正常工作,并进行必要的清洁和维护。

    兼容性和支持


    该产品与其他标准规格的插头兼容,可直接替换同类产品。Molex公司提供全方位的技术支持和售后保障服务,用户可通过官方网站查询具体型号的详细信息和支持政策。

    常见问题与解决方案


    1. 问:如何确保插针牢固插入?
    - 答:安装前请确认插针完全垂直插入,并且听到“咔嚓”声表示已锁定到位。
    2. 问:如何处理氧化或腐蚀现象?
    - 答:建议定期清理连接器表面,使用无水酒精擦拭,并保持干燥环境存放。
    3. 问:如果出现信号丢失怎么办?
    - 答:首先检查所有接头是否正确安装并紧密接触,其次排查是否存在外部电磁干扰因素。

    总结和推荐


    综合来看,这款Molex电子技术公司的41672系列快速插拔式连接器具备高度可靠性和多功能性,适用于各种复杂的工业和通信应用场合。考虑到其出色的性能和易于维护的特点,强烈推荐在需要稳定电连接的应用项目中使用。

416720001参数

参数
排数 1
针脚数 2pin
间距-配接 3.96mm
额定电流 7A
颜色 黑色
类型 Breakaway,Friction Lock,Header
防护等级 -
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
长*宽*高 6.78mm(长度)*20.09mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,袋装
