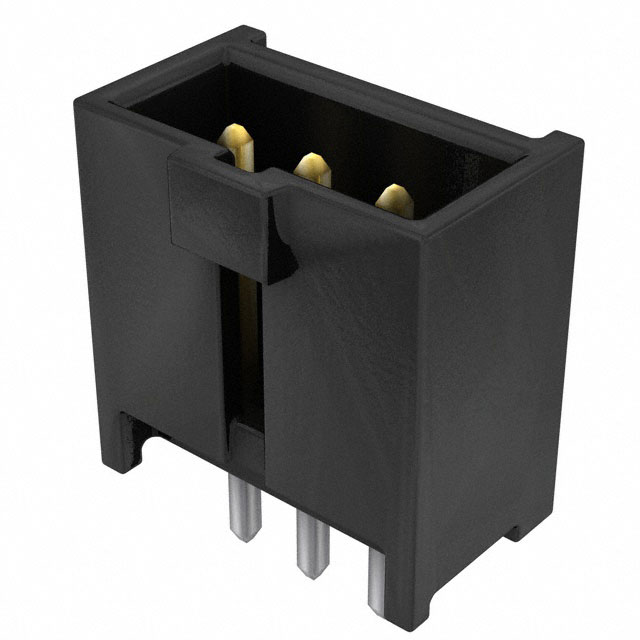

901361203

厂牌: MOLEX
产品描述: Molex 2.54mm间距3p单排排针 线对板连接器, C-Grid III系列, 直角, 通孔安装
供应商型号: 901361203
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 公插针 901361203

901361203概述

    C-Grid III Header 技术手册解析

    产品简介


    C-Grid III Header 是一款高性能的 PCB 插座连接器,属于 PCB Headers 和 Receptacles 类别。其主要设计用于信号传输和线对板连接,广泛应用于各种电子设备中,如工业自动化、通信设备和消费电子产品。此款连接器具有单排垂直安装的特点,并且带有遮蔽设计,确保了良好的电气特性和机械稳定性。

    技术参数


    | 参数类别 | 参数名称 | 参数值 |
    |
    | 电气特性 | 最大电流(每接触点) | 3.0A |
    最大电压(AC/DC) | 350V |
    | 物理特性 | 电路数量(加载) | 3 |
    电路数量(最大) | 3 |
    色树脂 | 黑色 |
    带焊料工艺数据 | 无 |
    氧化测试能力 | 否 |
    导光测试能力 | 否 |
    引脚引导到匹配部件 | 无 |
    匹配锁 | 是 |
    锁到匹配部件 | 是 |
    接触材料 | 黄铜 |
    连接金属镀层 | 金 |
    终端镀层 | 锡 |
    材料 - 树脂 | 聚酯 |
    净重 | 0.629g |
    行数 | 1 |
    方向 | 垂直 |
    封装类型 | 托盘 |
    印刷电路尾长度 | 2.90mm |
    印刷电路板定位 | 否 |
    印刷电路板保持力 | 无 |
    建议印刷电路板厚度 | 1.60mm |
    配合接口间距 | 2.54mm |
    焊接最小厚度 - 配合 | 0.381µm |
    焊接最小厚度 - 终端 | 3.048µm |
    极性到印刷电路板 | 否 |
    完全覆盖 | 是 |
    可堆叠 | 否 |
    工作温度范围 | -55°C 至 +125°C |
    终端接口风格 | 通孔焊接 |
    无铅加工能力 | 波峰焊接 |

    产品特点和优势


    - 优异的电气性能:最大电流达 3.0A,最大电压可达 350V,适用于多种电子设备。
    - 出色的机械稳定性:带有全遮蔽设计,能够提供更稳定的机械连接和电气性能。
    - 广泛的适用性:可以应用于信号传输和线对板连接,尤其适合工业自动化、通信设备和消费电子等领域。
    - 可靠性高:采用黄铜材料作为接触材料,且终端镀锡,具有出色的导电性能和耐腐蚀性。

    应用案例和使用建议


    C-Grid III Header 广泛应用于多个行业,如工业自动化设备中的传感器连接,通信设备中的信号传输,以及消费电子设备中的电源管理模块。具体使用建议如下:
    - 在进行焊接时,请确保焊接温度和时间适宜,以避免过热导致的连接器损坏。
    - 定期检查连接器的物理状态,确保没有变形或损伤,以保证长期稳定的电气性能。
    - 在高湿度环境下使用时,需注意防潮措施,防止连接器内部发生腐蚀。

    兼容性和支持


    C-Grid III Header 可与其他兼容规格的电子元器件或设备配合使用。制造商提供了详尽的技术支持文档和售后服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    - 问题:连接器无法正确插入插座。
    解决方案:请确认插针和插座的对齐情况,确保两者完全吻合后再进行插入。

    - 问题:连接器接触不良。
    解决方案:检查连接器的焊接质量,确保所有焊点均牢固可靠,如有必要可重新焊接。

    总结和推荐


    总体而言,C-Grid III Header 具有出色的电气和机械性能,广泛适用于多种电子设备和应用场景。其可靠的连接能力和优异的电气性能使其成为市场上极具竞争力的产品。强烈推荐在需要高性能连接器的应用中使用 C-Grid III Header。

901361203参数

参数
触头镀层厚度 - 配接 380nm
类型 Header,Latch Holder
排数 1
颜色 黑色
针脚数 3pin
触头镀层 - 配接
间距-配接 2.54mm
额定电流 3A
防护等级 -
长*宽*高 8.81mm*7.2136mm*7.21mm
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘
