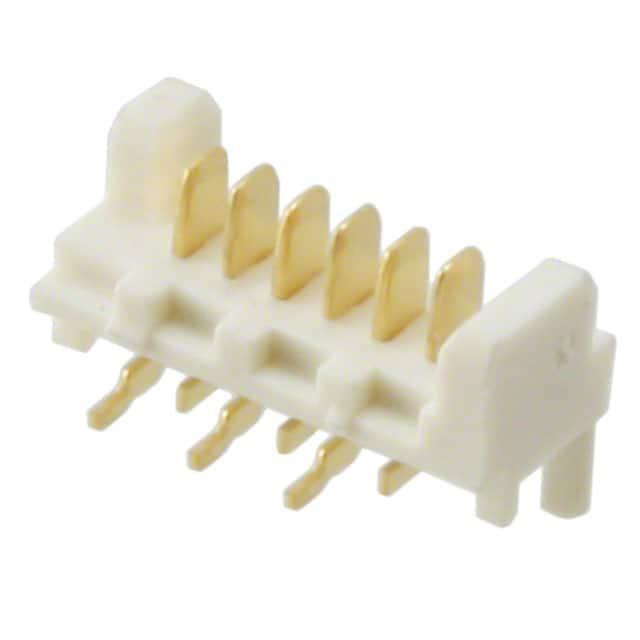

908143006

厂牌: MOLEX
产品描述: Header,Push-Pull 1.27mm 1 6pin 1.2A 760nm 金 贴片安装 11.4mm(长度)*6.9mm(高度)
供应商型号: Q-908143006
供应商: 期货订购
标准整包数: 9660
MOLEX 矩形连接器 - 针座 - 公插针 908143006

908143006概述

    PICOFLEX CONNECTOR SYSTEM 技术手册解析

    1. 产品简介


    产品类型:Picoflex 连接器系统是一系列高品质的电子连接器,用于各种电子设备中。这些连接器包括垂直插孔、水平插孔以及绝缘位移型(IDT)连接器等多种类型。
    主要功能:该系统提供了一种快速且可靠的连接方式,能够满足不同应用场景的需求。具体的产品类型如垂直穿孔端子(90325)、高温垂直穿孔端子(90779)、表面贴装垂直端子(90814)、带反向脚印的表面贴装垂直端子(93405)等。
    应用领域:适用于消费电子、汽车电子、通信设备、医疗设备等多种领域。

    2. 技术参数


    以下是 Picoflex 连接器系统的详细技术规格:
    - 电性能
    - 接触电阻:最大 15 毫欧姆
    - 绝缘电阻:最小 1000 兆欧姆
    - 介电强度:750 VAC 一分钟无击穿
    - 机械性能
    - 插拔力:最大 1.7N(初次插入),最小 0.25N(初次拔出)
    - 疲劳耐久性:最多可达 30 至 100 次循环
    - 冲击测试:加速度 50g,持续 11 毫秒,接触电阻变化不大于 10 毫欧姆
    - 振动测试:10-55-10 Hz,振幅 0.35mm 或 5g,持续 2 小时,接触电阻变化不大于 10 毫欧姆
    - 终端保持力:最小 7N
    - 锁紧头保持力:对于直角插头,4 组电路的最大保持力为 115N,14 组电路的最大保持力为 115N,26 组电路的最大保持力为 175N
    - 环境性能
    - 潮湿热测试:温度 +40°C,湿度 90%-95%,持续 1000 小时
    - 干燥热测试:温度 +105°C,持续 240 小时
    - 冷热冲击测试:温度范围 -40°C 到 +105°C,重复 10 次
    - 腐蚀气体测试:二氧化硫 10ppm,持续 240 小时;硫化氢 1ppm,持续 96 小时
    - 焊料热测试:最大温度 230°C,持续 5 秒
    - 回流温度测试:最大温度 260°C,持续时间依附录 C
    - 耐燃测试:最大 750°C,火焰需在移除后 2 秒内熄灭

    3. 产品特点和优势


    Picoflex 连接器系统以其卓越的电气性能、机械耐用性和环境适应能力著称。它能够承受多次插拔而不损坏,具备出色的防水、防尘和耐高温性能。此外,该系统具有很高的可靠性,能够在极端条件下长期稳定运行,广泛应用于各类电子产品中。

    4. 应用案例和使用建议


    - 消费电子:可用于便携式电子设备如智能手机和平板电脑的内部连接,提高产品的可靠性和用户体验。
    - 汽车电子:适合作为车载导航系统、车载音响系统等关键部件之间的连接器,确保信号传输的稳定性。
    - 通信设备:可作为路由器、交换机等网络设备的连接组件,保障高效的数据传输。
    使用建议:
    - 在安装过程中,严格按照制造商提供的规格书进行操作,确保连接器正确安装和连接。
    - 定期检查连接器的状态,避免因灰尘、腐蚀等因素导致的性能下降。
    - 为了延长连接器的使用寿命,建议在高湿度环境下使用前进行预热处理,防止冷凝水的影响。

    5. 兼容性和支持


    Picoflex 连接器系统与其他标准的 PCB 连接器具有良好的兼容性,可以轻松集成到现有的电子设计中。Molex 提供全面的技术支持和售后服务,确保用户在使用过程中获得及时的帮助和指导。

    6. 常见问题与解决方案


    - Q: 接触电阻不稳定
    - A: 检查连接器是否安装到位,是否有氧化物或灰尘积累,清洁连接器以提高接触性能。
    - Q: 插拔力过大
    - A: 检查连接器是否符合制造商提供的规格,如有需要,调整连接器或更换合适型号。
    - Q: 接头保持力不足
    - A: 确保使用正确的安装工具,并按照说明书正确操作,必要时更换锁紧装置。

    7. 总结和推荐


    综上所述,Picoflex 连接器系统是一款高度可靠、性能优越的连接器解决方案。其广泛的应用范围和多样的产品类型使其成为各种电子设备的理想选择。无论是从技术规格还是从应用实例来看,该产品都展现了其在现代电子制造业中的价值。强烈推荐使用此款连接器,相信它会为您的项目带来显著的优势和便利。

908143006参数

参数
颜色 -
间距-配接 1.27mm
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
额定电流 1.2A
针脚数 6pin
防护等级 -
排数 1
长*宽*高 11.4mm(长度)*6.9mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 盒装,管装

908143006厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908143006数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908143006 908143006数据手册

908143006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
9660+ ¥ 3.5543
库存: 966000
起订量: 9660 增量: 9660
交货地:
最小起订量为:9660
合计: ¥ 34334.53
