877581250

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2mm 2 12pin 2A 380nm 金 黑色 通孔安装 11.9mm*3.9878mm*4mm
供应商型号: 877581250
供应商: 云汉优选
标准整包数: 10

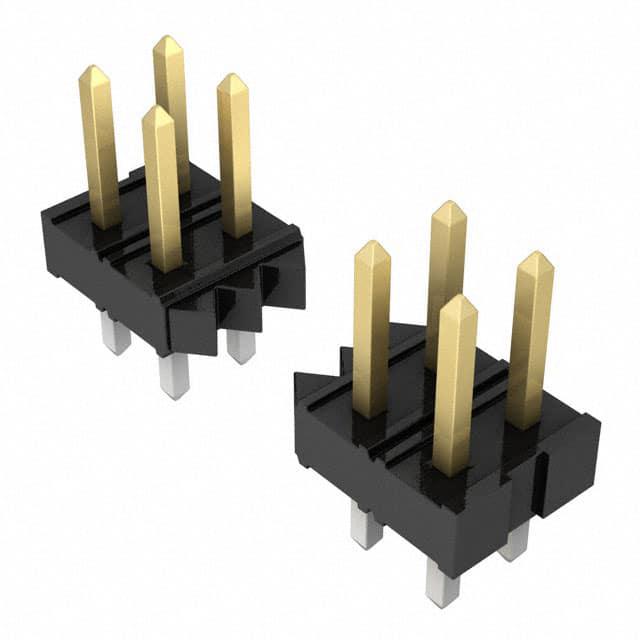

MOLEX 矩形连接器 - 针座 - 公插针 877581250

877581250概述

    电子元器件产品技术手册:2mm双排垂直通孔插头

    1. 产品简介


    本产品为2mm双排垂直通孔插头,适用于各种需要高可靠性和紧凑设计的应用场景。这种类型的电子元器件主要用于印刷电路板(PCB)上,用于信号传输和连接。其主要功能是实现电路板之间的信号传输,广泛应用于计算机、通信设备、工业自动化等领域。

    2. 技术参数


    - 产品型号: 87758系列
    - 电路尺寸:
    - 6电路: 4.00 mm
    - 8电路: 6.00 mm
    - 10电路: 8.00 mm
    - 12电路: 10.00 mm
    - 14电路: 12.00 mm
    - 16电路: 14.00 mm
    - 18电路: 16.00 mm
    - 20电路: 18.00 mm
    - 22电路: 20.00 mm
    - 24电路: 22.00 mm
    - 26电路: 24.00 mm
    - 28电路: 26.00 mm
    - 30电路: 28.00 mm
    - 32电路: 30.00 mm
    - 34电路: 32.00 mm
    - 36电路: 34.00 mm
    - 38电路: 36.00 mm
    - 40电路: 38.00 mm
    - 42电路: 40.00 mm
    - 44电路: 42.00 mm
    - 46电路: 44.00 mm
    - 48电路: 46.00 mm
    - 50电路: 48.00 mm
    - 尺寸规格:
    - 总长度(L): 5.50 ± 0.25 mm
    - 宽度(W): 2.60 ± 0.30 mm
    - 接触孔直径(Φ): 0.71 ± 0.07 mm
    - 接触孔中心距(X, Y): 2.00 mm
    - 电气特性:
    - 针推力: 1 kg min(任一方向)
    - 接触电阻: ≤ 20 mΩ(典型值)
    - 工作环境:
    - 工作温度范围: -40°C至+85°C
    - 储存温度范围: -40°C至+125°C

    3. 产品特点和优势


    - 高可靠性: 采用优质材料和先进的制造工艺,确保在各种恶劣环境下的稳定性能。
    - 紧凑设计: 小巧的外形尺寸,适用于空间受限的设计需求。
    - 高接触密度: 可提供高达50个电路,满足不同应用场景的需求。
    - 镀层选择: 可选镀金(0.38 µm最小厚度)或镀锡,适应不同的使用要求。

    4. 应用案例和使用建议


    - 应用案例:
    - 计算机主板: 在计算机主板上用于连接CPU、内存和其他扩展卡。
    - 通信设备: 在通信设备如路由器、交换机中用于内部信号传输。
    - 工业自动化: 在工业控制设备中用于连接传感器、执行器等。
    - 使用建议:
    - 安装注意事项: 确保正确对齐插头和插座,避免针脚损坏。
    - 焊接要求: 使用合适的焊接工具和焊接条件,确保良好的焊点质量。
    - 存储条件: 存放在干燥、通风的地方,避免受潮和腐蚀。

    5. 兼容性和支持


    - 兼容性: 该产品可与市面上常见的垂直通孔插座兼容,如Molex品牌的配套插座。
    - 支持服务: Molex公司提供全面的技术支持和服务,包括产品定制、故障诊断和售后咨询等。

    6. 常见问题与解决方案


    - 问题: 插针推力不足。
    - 解决办法: 检查插头与插座的对齐情况,确保焊接质量良好。必要时更换新的插头。

    - 问题: 接触电阻过高。
    - 解决办法: 清理插头和插座的氧化层,确保接触面干净无污。

    7. 总结和推荐


    综上所述,这款2mm双排垂直通孔插头以其高可靠性、紧凑设计和高接触密度等特点,在多种应用场景中表现出色。其广泛的兼容性和全面的支持服务进一步提升了产品的市场竞争力。我们强烈推荐此产品用于需要高精度信号传输的场合。
    希望以上内容能够帮助您更好地了解这款电子元器件产品的技术细节和应用场景。

877581250参数

参数
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 380nm
排数 2
额定电流 2A
针脚数 12pin
颜色 黑色
防护等级 -
间距-配接 2mm
长*宽*高 11.9mm*3.9878mm*4mm
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

877581250厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

877581250数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 877581250 877581250数据手册

877581250封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.7731
20+ ¥ 4.5345
库存: 33
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 47.73
