496191611

厂牌: MOLEX

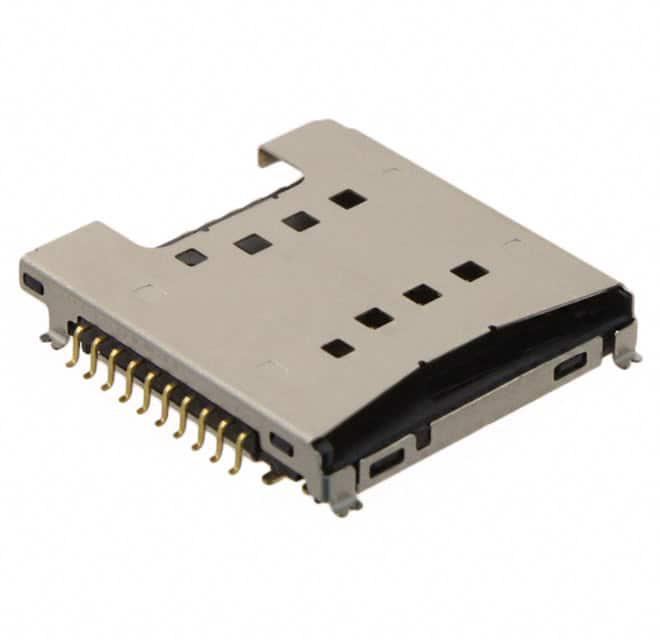

产品描述: Connector and Ejector 18pin 正常,标准-顶部 2.75mm Combo - microSD,SIM 标准安装,贴片安装,顶部安装 16.65mm(长度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 存储器连接器 - PC 卡插槽 496191611

496191611概述

    电子元器件技术手册:Combo Memory Card Connectors

    1. 产品简介


    产品名称:Combo, microSD Card, SIM
    系列:49619
    产品家族:Memory Card Sockets
    描述:1.10mm/1.27mm间距microSD/SIM卡组合连接器,microSD端为8针,反向安装带检测开关,SIM端为8针,正向安装,直插式类型。
    该产品专为需要同时兼容microSD和SIM卡的设备设计,广泛应用于智能手机、平板电脑、路由器及各种便携式智能设备中。

    2. 技术参数


    - 电路数(加载):18个电路
    - 耐用性(最大配接循环次数):10,000次
    - 电压:最大5V AC(RMS)/DC
    - 电流:每接触点最大0.5A
    - 温度范围:操作温度-25°C至+85°C
    - 接插件界面间距:1.09mm, 1.27mm
    - 焊接过程数据:
    - 最大工艺温度:260°C
    - 在最大工艺温度下持续时间:10秒
    - 最大工艺温度下的循环次数:2次

    3. 产品特点和优势


    - 双重卡槽:同时兼容microSD和SIM卡,提供更多的存储空间和通讯功能。
    - 高可靠性:可达10,000次的耐用性,确保长期稳定的运行。
    - 精准定位:通过卡检测开关保证准确无误的卡插入与识别。
    - 环保材料:采用磷青铜和不锈钢材质,通过RoHS认证,符合严格的环保标准。
    - 安全设计:具备防错设计(keying),避免错误插入不同类型的卡。

    4. 应用案例和使用建议


    应用场景:这款连接器常用于各种移动设备如手机、平板电脑、路由器和智能穿戴设备中,以扩展存储空间和增加通信功能。
    使用建议:
    - 确保设备能够承受连接器的操作温度范围(-25°C至+85°C)。
    - 检查连接器的正确安装方向,特别是在使用反向安装的microSD端时。
    - 考虑到耐用性,定期检查连接器是否有磨损或其他物理损伤,以确保最佳性能。

    5. 兼容性和支持


    该连接器可以同时兼容microSD和SIM卡,适用于需要同时提供这两种功能的应用场景。制造商提供了详尽的技术支持和文档资料,包括详细的安装指南和故障排除手册,以帮助客户快速解决问题。

    6. 常见问题与解决方案


    问题:连接器无法识别插入的SIM卡。
    解决方案:检查卡检测开关是否正常工作,确保SIM卡已正确插入并定位,尝试重新启动设备。
    问题:设备在高温环境下运行时连接器失效。
    解决方案:检查连接器的焊接质量是否达标,确认所用材料能够在预期温度范围内稳定工作。

    7. 总结和推荐


    该连接器具有多样的应用场景和广泛的适用性,特别是在存储扩展和通信功能结合的设备中表现尤为突出。它不仅具有高度的可靠性和稳定性,还充分考虑了环保和安全性。基于这些因素,我强烈推荐这款Combo Memory Card Connectors给需要多功能集成解决方案的设计工程师和设备制造商。

496191611参数

参数
卡类型 Combo - microSD,SIM
安装特性 正常,标准-顶部
板上高度 2.75mm
针脚数 18pin
类型 Connector and Ejector
长*宽*高 16.65mm(长度)
安装方式 标准安装,贴片安装,顶部安装
零件状态 停产
包装方式 盒装,卷带包装
