1718133006

厂牌: MOLEX
产品描述: Friction Lock,Header 3.96mm 1 6pin 7A 1.52μm 锡 黑色 通孔安装 23.62mm(长度)*10.01mm(高度)
供应商型号: WM10567TR-ND
供应商: Digi-Key
标准整包数: 100

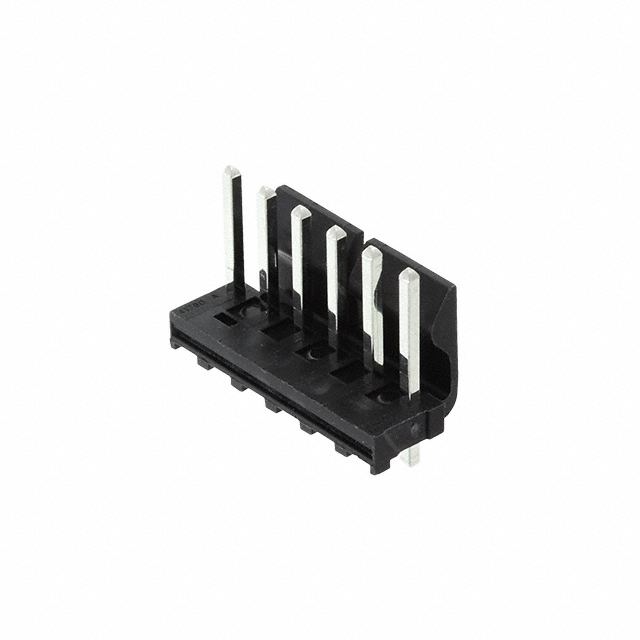

MOLEX 矩形连接器 - 针座 - 公插针 1718133006

1718133006概述


    产品简介


    KK® 396 焊料工艺兼容(RPC)连接系统 是一款专为低至中等功率的线对板和板对板应用设计的电子连接器系统。本产品系列涵盖垂直接头和直角接头,适用于多种应用领域,如消费电子、电信、数据计算、医疗和汽车等。主要功能包括高可靠性、良好的机械强度和耐温性,使其成为在恶劣环境中工作的理想选择。

    技术参数


    | 参数 | 规格 |

    | 电压(最大) | 600V |
    | 电流(最大) | 13.0A |
    | 接触电阻(最大) | 10mΩ |
    | 绝缘电阻(最小) | 1000MΩ |
    | 耐压能力(交流) | 500V AC(有效值) |
    | 额定接触力 | 17.8N(插入)、36.8N(保持) |
    | 插拔力 | 10.7N(插合)、3.4N(分离) |
    | 适用温度范围(Brass) | -40至+80°C |
    | 适用温度范围(磷青铜) | -40至+105°C |
    | 工作环境 | -40至+260°C(耐高温环境) |

    产品特点和优势


    KK® 396 RPC 连接系统 采用了高温尼龙材料,可在高达+260°C的温度下正常工作,适用于回流焊工艺。此外,其独特的四点接触式MarKK端子提供了更高的可靠性和电流承载能力,支持每个电路13.0A。它还具备防误配的极化摩擦锁定结构,确保了牢固的连接。该系统与标准KK插座相匹配,可以轻松替换现有系统,提供高度自动化生产所需的高精度贴装和终止处理。

    应用案例和使用建议


    在消费电子领域,KK® 396 RPC 连接系统可用于洗衣机、干衣机、洗碗机和游戏机等家用电器。对于电信行业,它适用于扫描仪、多功能机器、工作站和服务器。在医疗行业,其高可靠性使它在呼吸机和血液加热袋等应用中大放异彩。在汽车行业,它用于控制模块和立体声系统。根据实际使用情况,建议在极端温度环境下选择高温尼龙版本的产品,以确保稳定的工作性能。

    兼容性和支持


    KK® 396 RPC 连接系统 与任何符合3.96mm规范的KK® 尼龙或PCB插座兼容。同时,制造商提供了广泛的备件和售后服务,包括标准插针、压接端子、压接端壳等配件,以及完善的文档支持,有助于用户进行安装和维护。

    常见问题与解决方案


    1. 如何判断是否需要高温尼龙版本?
    - 解决方法:查看应用环境的最高温度要求。如果温度超过+235°C,则需选择高温尼龙版本以满足耐高温需求。

    2. 如何提高连接的稳定性?
    - 解决方法:确保正确使用极化摩擦锁定结构,并按照规范进行装配,避免不当操作导致接触不良。
    3. 如何减少接触电阻?
    - 解决方法:定期检查和清洁接触面,确保表面干净无尘,从而降低接触电阻。

    总结和推荐


    KK® 396 RPC 连接系统 在高可靠性、耐温性和电流承载能力方面表现优异,适用于各种恶劣环境下的连接需求。无论是消费电子、电信、医疗还是汽车应用,都能发挥其卓越的性能。鉴于其广泛的应用范围和可靠的性能,我们强烈推荐这款连接器系统给广大用户。

1718133006参数

参数
触头镀层 - 配接
针脚数 6pin
排数 1
额定电流 7A
防护等级 -
颜色 黑色
类型 Friction Lock,Header
间距-配接 3.96mm
触头镀层厚度 - 配接 1.52μm
长*宽*高 23.62mm(长度)*10.01mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 卷带包装

1718133006厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1718133006数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1718133006 1718133006数据手册

1718133006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.0875 ¥ 9.1013
200+ $ 1.0355 ¥ 8.6661
300+ $ 1.0063 ¥ 8.4218
500+ $ 0.9707 ¥ 8.1235
700+ $ 0.9479 ¥ 7.9329
1000+ $ 0.9403 ¥ 7.8689
库存: 5500
起订量: 100 增量: 1
交货地:
最小起订量为:100
合计: ¥ 910.13
