436500502

厂牌: MOLEX
产品描述: 5pin 3mm 1 Header,Locking Ramp 8.5A 760nm 金 黑色 通孔安装 4.3688mm(宽度)
供应商型号: Q-436500502
供应商: 期货订购
标准整包数: 2023

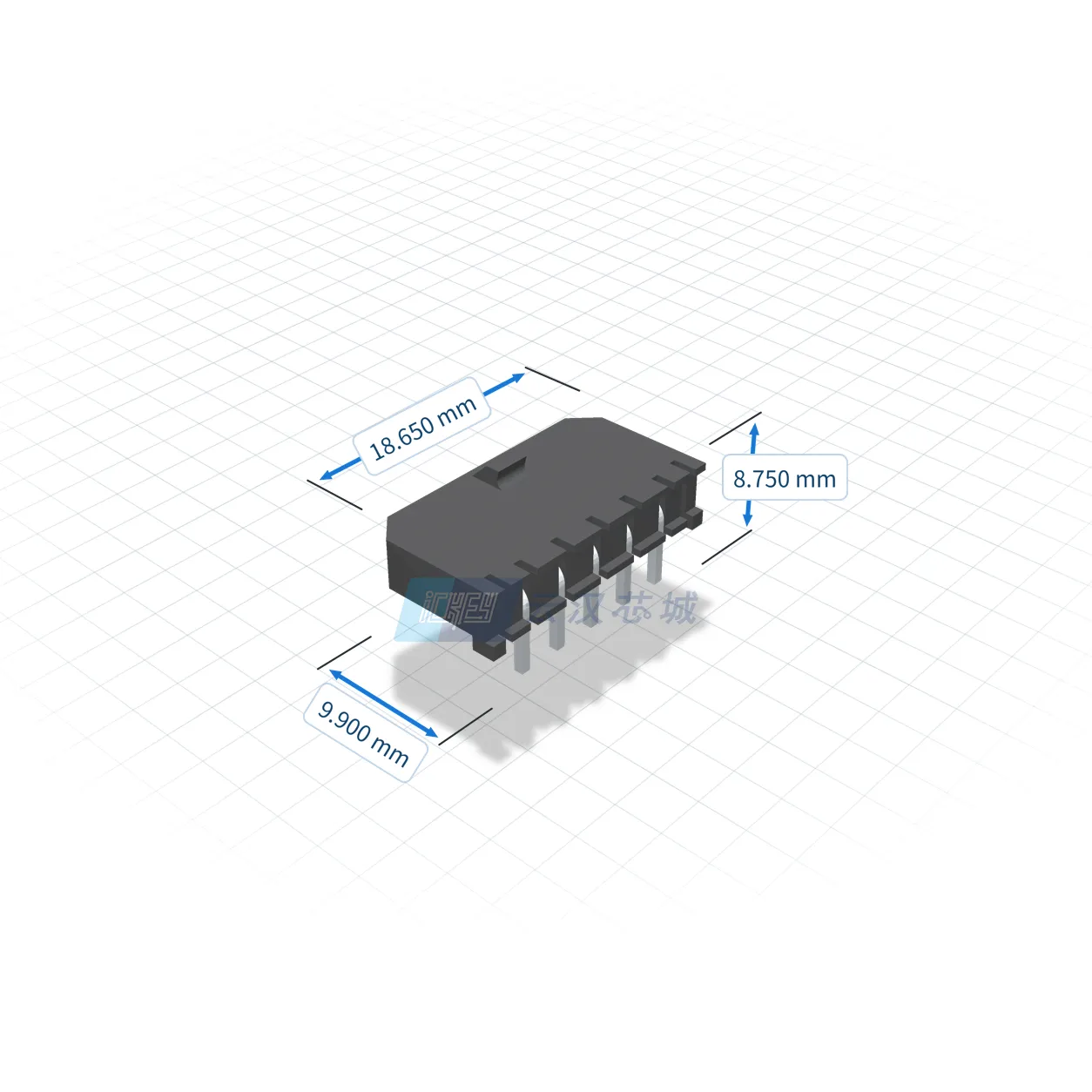

MOLEX 矩形连接器 - 针座 - 公插针 436500502

436500502概述

    电子元器件技术手册:Micro Fit(3.0)单排孔式直角通孔连接器

    1. 产品简介


    Micro Fit(3.0)系列单排孔式直角通孔连接器是一种小型化、高密度的连接解决方案,适用于需要紧凑布局的应用场景。它主要用于工业控制、通信设备、计算机外围设备及消费电子等领域,能够有效地提升电路板的空间利用率和系统可靠性。

    2. 技术参数


    - 产品型号:Micro Fit(3.0)
    - 接口类型:直角通孔连接器
    - 插针数量:4到12个不等
    - 间距:3.00±0.05mm
    - 镀层选项:A、B、C、D四种不同镀层,分别适用于不同的使用需求。
    - 插座型号:配套Micro Fit(3.0)系列插座型号为43645。
    - 安装方式:通孔安装
    - 推荐电路板厚度:1.57mm(0.062英寸)

    3. 产品特点和优势


    - 高密度连接:每英寸可以容纳更多的连接点,极大提升了电路板的空间利用效率。
    - 可靠耐用:采用高导电性的黄铜合金材料作为插针,具有出色的耐腐蚀性和良好的接触性能。
    - 多种镀层选择:提供A、B、C、D四种不同的镀层选项,满足不同环境下的使用需求。
    - 易于安装和维护:通过合理的机械设计,使得安装过程更加简便快捷,同时方便后期维护。

    4. 应用案例和使用建议


    - 工业自动化设备:适用于工业自动化控制系统中的信号传输和电源分配。
    - 通信设备:可用于通信设备中的高速数据传输。
    - 计算机及周边设备:适合作为计算机主板及其他电子设备的内部连接器。
    使用建议:
    - 确保插针在安装过程中保持垂直对齐,避免偏移。
    - 在插接时,确保接触良好,避免虚接现象。
    - 避免将连接器放置在电路板边缘距离超过10.16mm的位置,以防止与电路板上的其他组件发生干扰。

    5. 兼容性和支持


    - 兼容性:此连接器与Micro Fit(3.0)系列插座型号43645兼容,适用于标准的单排孔式插头设计。
    - 技术支持:制造商提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针弯曲 | 轻轻矫正插针,确保其垂直对齐 |
    | 插接不牢固 | 检查插针与插座的接触面积是否充分 |

    7. 总结和推荐


    综上所述,Micro Fit(3.0)系列单排孔式直角通孔连接器凭借其高密度连接、可靠耐用以及多样化的选择,成为各类电子设备中理想的连接解决方案。其广泛的适用范围和优越的性能使其在市场上具有很强的竞争优势。我们强烈推荐这款连接器用于需要高效、紧凑连接的电子设备中。

436500502参数

参数 值
针脚数 5pin
间距-配接 3mm
排数 1
排距 -
触头镀层 - 配接 金
额定电流 8.5A
颜色 黑色
防护等级 -
类型 Header,Locking Ramp
触头镀层厚度 - 配接 760nm
长*宽*高 4.3688mm(宽度)
安装方式 通孔安装
应用等级 军用级,工业级
零件状态 在售
包装方式 托盘装

436500502厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500502数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500502 436500502数据手册

436500502封装设计

查看详情并下载
Symbol
Footprint
3D Model
