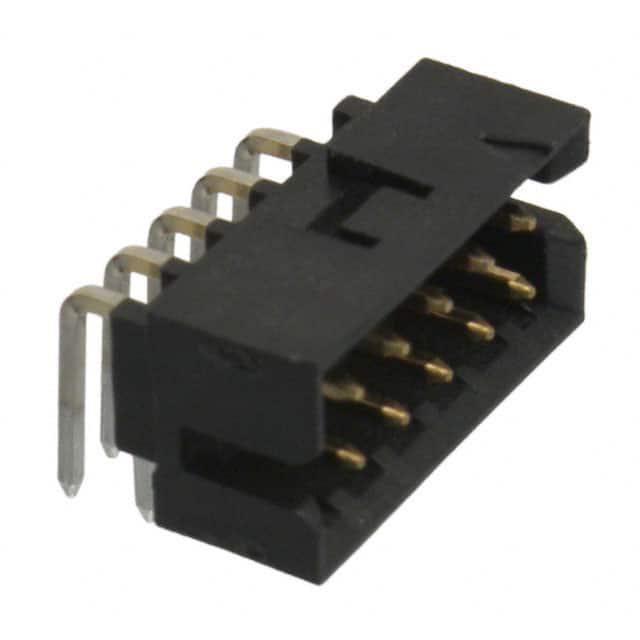

878331051

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 2 10pin 2A 380nm 金 黑色 通孔安装
供应商型号: Q-878331051
供应商: 期货订购
标准整包数: 2500
MOLEX 矩形连接器 - 针座 - 公插针 878331051

878331051概述

    Milli-Grid 2mm Dual Row Shrouded Headers 技术手册

    1. 产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers(双排封闭式连接器)是一种专为电子系统设计的高性能连接器。它们被广泛应用于消费电子、工业自动化、医疗设备以及通信设备等领域。该系列包括垂直安装型、表面贴装型和直角插针型三种型号,分别适用于不同的应用场景。

    2. 技术参数


    以下是Milli-Grid 2mm Dual Row Shrouded Headers的技术规格:
    | 参数 | 描述 | 测试条件 | 要求 |

    | 电压 | 额定电压 | - | 125V |
    | 电流 | 最大载流能力 | - | 2.00A |
    | 工作温度范围 | 连接器在工作状态下的温度范围 | - | -55°C 至 +105°C |
    | 非工作温度范围 | 连接器在非工作状态下的温度范围 | - | -55°C 至 +105°C |
    | 绝缘电阻 | 绝缘性能测试 | 使用500V DC, 1分钟 | ≥1000MΩ |
    | 耐压强度 | 两相邻端子之间的耐压强度 | 1000VRMS, 1分钟 | 无击穿 |
    | 针/端子保持力 | 端子固定力 | 沿轴向施加载荷 | 每个端子≥850g |

    3. 产品特点和优势


    Milli-Grid 2mm Dual Row Shrouded Headers的主要特点是高可靠性、出色的电气性能和广泛的适用性。它们能够在极端的工作环境中稳定运行,具有卓越的绝缘性能和机械稳定性。此外,该系列连接器还能够兼容多种Molex品牌的线对板连接器,使其在各种复杂的应用场景中表现出色。

    4. 应用案例和使用建议


    Milli-Grid 2mm Dual Row Shrouded Headers被广泛应用于以下几个方面:
    - 消费电子:例如智能手表、便携式医疗设备等小型设备。
    - 工业自动化:用于传感器连接,保证稳定的数据传输。
    - 通信设备:应用于基站和交换机等设备的内部连接。
    使用建议:
    - 在使用前,确保按照存储指南将连接器存放在干燥环境中。
    - 进行焊接时,确保焊接温度和时间符合要求,以避免损坏连接器。

    5. 兼容性和支持


    Milli-Grid 2mm Dual Row Shrouded Headers可以与Molex品牌的以下产品兼容:
    - Milli-Grid 2mm Grid Wire to Board Connector, Crimp Receptacle Housing, 51110系列
    - Crimp Terminal, 50394系列
    - 2mm Milli-Grid Dual Row IDT, 87568系列
    制造商提供全面的技术支持和售后服务,确保用户在使用过程中得到充分的帮助。

    6. 常见问题与解决方案


    以下是常见的几个问题及其解决方案:
    - 问题:连接器无法正确插入或拔出
    - 解决方案:检查连接器是否有物理损坏或灰尘堵塞,确保插针和插座对齐。
    - 问题:焊接后外观有缺陷
    - 解决方案:确认焊接温度和时间符合标准,使用适当的助焊剂,确保焊点质量。
    - 问题:长时间暴露在湿度环境下导致连接器失效
    - 解决方案:按照存储指南存放连接器,必要时进行烘焙处理去除湿气。

    7. 总结和推荐


    综上所述,Milli-Grid 2mm Dual Row Shrouded Headers是一款高性能的电子元器件,具备卓越的电气特性和机械稳定性。它的广泛应用和广泛的兼容性使其在市场上具有很高的竞争力。强烈推荐在各种复杂和高要求的应用场景中使用Milli-Grid 2mm Dual Row Shrouded Headers,以确保系统的稳定性和可靠性。

878331051参数

参数
触头镀层厚度 - 配接 380nm
颜色 黑色
间距-配接 2mm
额定电流 2A
类型 Header,Latch Holder
触头镀层 - 配接
排数 2
针脚数 10pin
防护等级 -
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 卷带包装

878331051厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878331051数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878331051 878331051数据手册

878331051封装设计

查看详情并下载
Symbol
Footprint
3D Model
