436500722

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 7pin 8.5A 380nm 金 黑色 贴片安装 24.64mm(长度)*5.57mm(高度)
供应商型号:
供应商:
标准整包数: 0

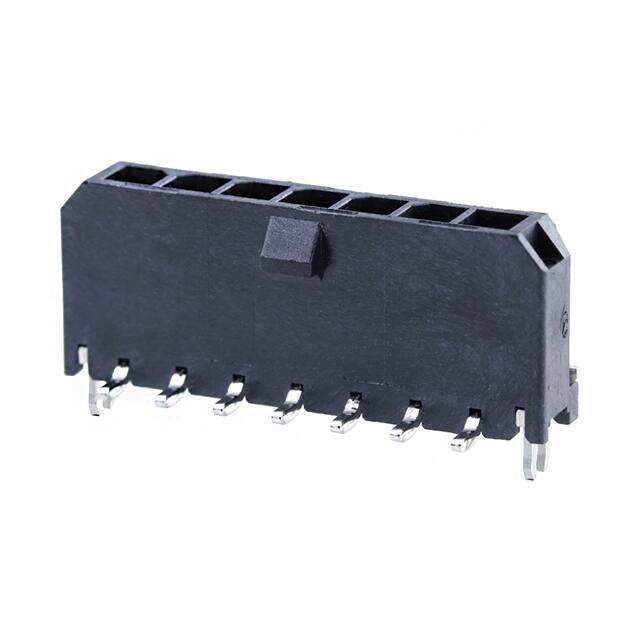

MOLEX 矩形连接器 - 针座 - 公插针 436500722

436500722概述

    # MICRO FIT (3.0) VERTICAL SMT CLIPS 技术手册解析

    1. 产品简介


    MICRO FIT (3.0) VERTICAL SMT CLIPS 是一种单排垂直表面贴装夹具,专为微型化设计需求而开发。此系列产品适用于各类电子电路板的连接需求,尤其适合需要高密度安装的应用场景。主要功能是提供稳定可靠的电连接和机械固定作用,广泛应用于消费电子、通信设备、工业控制以及医疗电子等领域。

    2. 技术参数


    以下为产品的主要技术规格和性能参数:
    | 参数项 | 规格 |

    | 接口类型 | MICRO FIT (3.0) |
    | 安装方式 | 垂直表面贴装(SMT) |
    | 包装方式 | 单行、带状包装(Tape and Reel) |
    | 材料 | 液晶聚合物,玻璃纤维填充 |
    | 颜色 | 黑色 |
    | 表面处理 | 镍和镀锡处理 |
    | 插针直径 | 3.00 ± 0.10 mm |
    | 最大间距 | 34.30 mm |
    | 推荐PCB厚度 | 1.57 mm |
    | 插拔次数寿命 | ≥ 100次 |
    其他关键参数:
    - 环境温度范围:-40°C 至 +85°C
    - 工作湿度范围:≤ 95% RH(无冷凝)

    3. 产品特点和优势


    特点:
    1. 高密度设计:MICRO FIT (3.0)系列的连接器采用了紧凑型结构,能够实现更高的布线密度。
    2. 耐用性强:插拔次数达到100次以上,确保长时间使用下的可靠性。
    3. 兼容性强:与对应的Micro Fit (3.0)插座系列43645完全匹配,适配性强。
    4. 便于自动化生产:采用Tape and Reel包装,方便自动贴片机操作,提高生产效率。
    优势:
    - 减少了PCB面积占用,特别适合空间受限的设计场景。
    - 提供卓越的电气和机械性能,提升整体系统稳定性。
    - 高标准的制造工艺确保产品质量,符合UL94V-0阻燃等级要求。

    4. 应用案例和使用建议


    应用案例:
    - 智能手机和平板电脑内部连接。
    - 小型路由器及通信模块的高速数据传输接口。
    - 医疗设备中的信号传输模块。
    使用建议:
    1. 在安装过程中,建议使用机器人贴装设备,并调整贴装参数以保证插入力最小化。
    2. 确保焊接时锡膏量适中,避免焊锡溢出造成短路。
    3. 定期清洁连接器表面,防止因灰尘或污染物导致接触不良。

    5. 兼容性和支持


    该产品兼容大多数主流的SMT设备和Micro Fit系列插座,适用于多种电路板设计。制造商提供全面的技术支持服务,包括样品提供、工程设计咨询以及售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针变形 | 确保正确放置,并使用适当的压力插入 |
    | 接触电阻过高 | 清洁连接器并检查是否损坏 |
    | 焊接后出现虚焊 | 检查焊接温度和时间设置 |

    7. 总结和推荐


    MICRO FIT (3.0) VERTICAL SMT CLIPS 是一款高密度、高性能的表面贴装连接器,具有显著的技术优势和广泛的应用前景。它在空间利用率、可靠性及易用性方面表现出色,非常适合作为现代电子设备的理想连接解决方案。对于需要高度集成且对性能要求严格的项目,我们强烈推荐选择此产品。
    最终评价:⭐️⭐️⭐️⭐️⭐️
    建议所有电子设计工程师在相关项目中优先考虑使用此连接器产品。

436500722参数

参数
触头镀层 - 配接
排数 1
间距-配接 3mm
额定电流 8.5A
类型 Header,Locking Ramp
触头镀层厚度 - 配接 380nm
针脚数 7pin
防护等级 -
颜色 黑色
长*宽*高 24.64mm(长度)*5.57mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

436500722厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500722数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500722 436500722数据手册

436500722封装设计

查看详情并下载
Symbol
Footprint
3D Model
