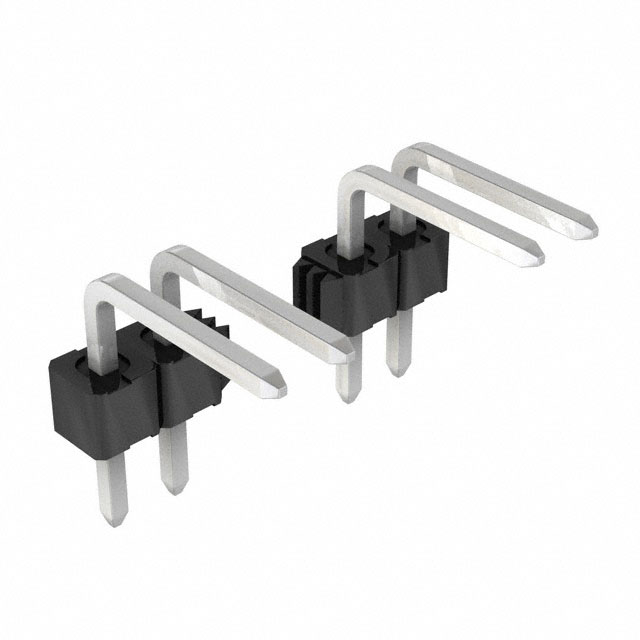

0022286100

厂牌: MOLEX
产品描述: 10pin 2.54mm 1 Breakaway,Header,Push-Pull 4A 2.54μm 锡 黑色 通孔安装 25.4mm(长度)*10.41mm(高度)
供应商型号: TS-0022286100
供应商: 海外现货
标准整包数: 3
MOLEX 矩形连接器 - 针座 - 公插针 0022286100

0022286100概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了Molex公司的一款电子元器件——KK 254 Solid Header(零件编号:22053141)。这款产品属于PCB Headers and Receptacles(印制电路板插头和插座)类别,主要用于信号传输和线对板连接。该产品具有14个电路,采用直角设计,配备摩擦锁定机制,表面镀有锡(Sn)涂层,确保了可靠且稳定的连接。

    技术参数


    | 参数 | 描述 |

    | 最大电流 | 4.0A |
    | 最大电压 | 500V |
    | 接触电阻 | 低 |
    | 绝缘电阻 | 高 |
    | 温度范围 | 见产品规范 |
    | 尺寸 | 2.54mm(引脚间距) |
    | 材料 | 制动金属:黄铜
    外壳材料:尼龙 |
    | 锡镀层 | 厚度:5.080µm |
    | 连接周期 | 最多可达25次 |
    | 焊接工艺数据 | 支持波峰焊接 |
    | 外壳材料 | 尼龙 |

    产品特点和优势


    1. 摩擦锁定机制:提供额外的安全保障,防止接触不良。
    2. 高电流承载能力:能够承受高达4.0A的电流。
    3. 耐高温:工作温度范围广泛,能够在各种环境中稳定运行。
    4. 低阻抗:确保信号传输的可靠性和稳定性。
    5. 高可靠性:经过严格的测试,适用于严苛的应用环境。

    应用案例和使用建议


    KK 254 Solid Header常用于消费电子、工业控制、通信设备等领域。例如,在某些消费电子产品中,该产品可以作为信号传输的重要部件。为了提高系统的整体性能和稳定性,建议进行定期检查和维护。此外,如果需要更高的连接密度,可以考虑使用堆叠安装的方式。

    兼容性和支持


    该产品与Molex公司的其他连接器和配件兼容,例如KK 254 Single Row Crimp Housings(零件编号:2695)、KK 254 PC Board Connector(零件编号:4455)和KK 254 Receptacle Housings(零件编号:7880)。Molex公司为客户提供全面的技术支持和售后服务,确保客户在使用过程中得到及时的帮助。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查连接器是否正确安装,并确保接触良好。
    2. 问题:无法通过绝缘电阻测试
    - 解决方案:更换新连接器,确保质量符合标准。
    3. 问题:焊点断裂
    - 解决方案:重新焊接并确保焊接温度不超过235°C。

    总结和推荐


    总体而言,KK 254 Solid Header是一款高性能、高可靠性的电子元器件。其优异的电流承载能力和广泛的温度适应范围使其成为众多应用的理想选择。如果您正在寻找一种能够满足多种应用需求的高质量连接器,我们强烈推荐使用这款产品。

0022286100参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
触头镀层厚度 - 配接 2.54μm
额定电流 4A
颜色 黑色
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
长*宽*高 25.4mm(长度)*10.41mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装
