430452015

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 20pin 8A 1.52μm 锡 黑色 贴片安装 34.15mm(长度)*11.2mm(高度)
供应商型号: AV-A-MLX430452015
供应商: Avnet
标准整包数: 1000

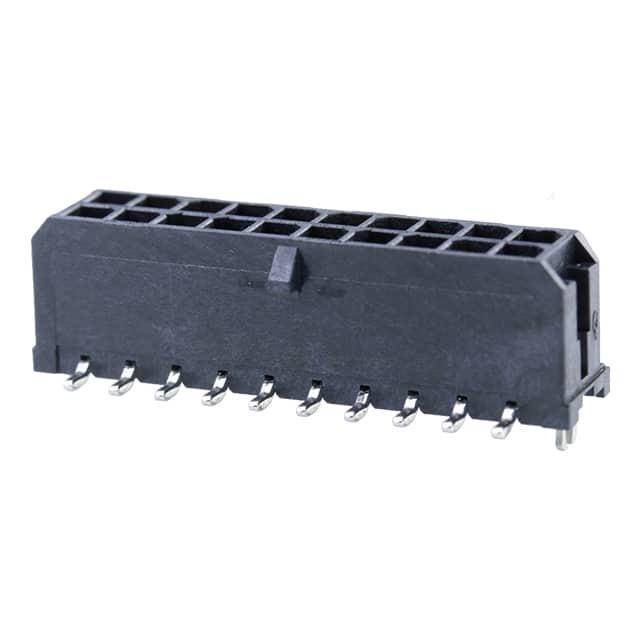

MOLEX 矩形连接器 - 针座 - 公插针 430452015

430452015概述

    Micro-Fit 3.0 垂直母座:高性能电源连接器

    产品简介


    Micro-Fit 3.0垂直母座是一款专为电源和板对板连接设计的高性能电子元件。该母座具有20个电路,采用3.00mm间距双排结构,并配备印刷电路板(PCB)压入式金属固定夹,确保可靠连接。这款母座符合国际RoHS和REACH标准,适用于高可靠性需求的应用场合。主要功能和应用领域包括:电源连接、线对板连接、家用电器等领域。

    技术参数


    以下是该产品的主要技术规格:
    | 参数 | 描述 |

    | 电流容量 | 最大8.5A |
    | 额定电压 | 最大600V |
    | 气体点燃温度(GWIT) | ≥775℃(IEC 60695-2-13) |
    | 气体可燃性指数(GWFI) | >850℃(IEC 60695-2-12) |
    | 阻燃等级 | 94V-0 |
    | 工作温度范围 | -40℃至+105℃ |
    | PCB厚度推荐值 | 1.60mm |
    | 连接器类型 | PCB Header |
    | 电路数量 | 20个 |
    | 插拔寿命 | 30次循环 |

    产品特点和优势


    - 高可靠性:通过独立机构测试,符合IEC 60695-2-12和IEC 60695-2-13标准。
    - 耐高温:采用高温热塑性树脂材料,可在-40℃到+105℃范围内正常工作。
    - 防火阻燃:符合IEC 60335-1 5th edition要求,可满足高强度防火需求。
    - 易于安装:集成PCB压入式金属固定夹,安装方便可靠。
    - 环保标准合规:符合RoHS、REACH等多项国际环保标准。

    应用案例和使用建议


    Micro-Fit 3.0垂直母座广泛应用于各种电源系统、家用电器和其他需要高可靠性的连接场景。例如,在家电行业,它被用于电冰箱、洗衣机等设备中作为内部组件的连接。为了保证最佳性能,建议在设计阶段进行充分测试,确保其在极端环境下的稳定性。
    - 选择合适的安装位置:应避免受到机械冲击或高温区域的影响。
    - 定期检查:对于长期运行的设备,建议定期检查连接器状态,确保其可靠性。
    - 合理布局:避免信号干扰,确保各电路间的物理距离适当。

    兼容性和支持


    Micro-Fit 3.0垂直母座可与其他Micro-Fit 3.0系列的连接器兼容,如Micro-Fit TPA Receptacle Housings(型号:172952)。制造商提供全面的技术支持和维护服务,包括产品培训、样品申请和技术文档下载等。

    常见问题与解决方案


    1. 连接不稳:检查是否有足够的插拔次数;尝试更换新的连接器。
    2. 信号传输不良:确认连接器焊接点是否牢固;检查焊接工艺是否规范。
    3. 温度过高:查看是否在规定的工作温度范围内使用;检查散热系统是否有效。

    总结和推荐


    综上所述,Micro-Fit 3.0垂直母座是一款高性能的电子连接器,具备出色的耐高温性能和高可靠性。无论是家用电器还是工业控制设备,该产品都能提供稳定可靠的电源连接解决方案。强烈推荐该产品用于需要高可靠性和环保标准的应用场合。

430452015参数

参数
排数 2
防护等级 -
颜色 黑色
触头镀层 - 配接
针脚数 20pin
间距-配接 3mm
触头镀层厚度 - 配接 1.52μm
类型 Header,Locking Ramp
额定电流 8A
长*宽*高 34.15mm(长度)*11.2mm(高度)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 卷带包装

430452015厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430452015数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430452015 430452015数据手册

430452015封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.8025 ¥ 15.9519
3000+ $ 1.7864 ¥ 15.8095
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 15951.9
