5054481271

厂牌: MOLEX
产品描述: Conn Shrouded Header (4 Sides) HDR 12 POS 1.25mm Solder RA Side Entry SMD T/R
供应商型号: WM26821CT-ND
供应商: Digi-Key
标准整包数: 1

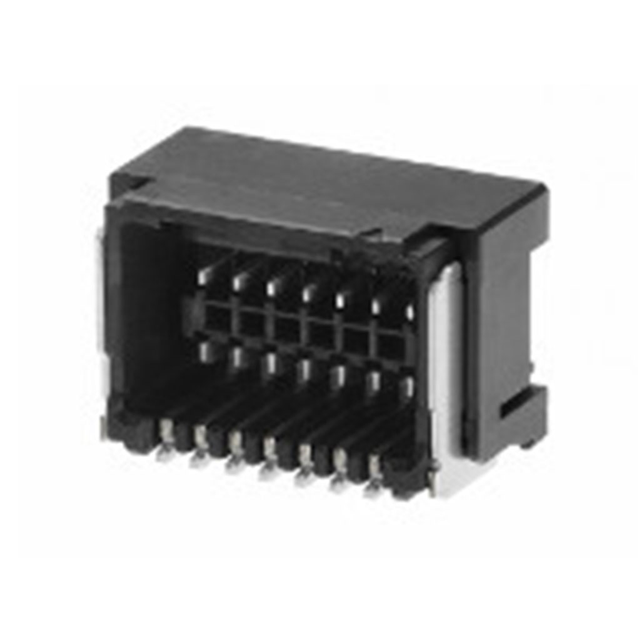

MOLEX 矩形连接器 - 针座 - 公插针 5054481271

5054481271概述

    Micro-Lock Plus Wire-to-Board Connector System 技术手册

    产品简介


    Micro-Lock Plus Wire-to-Board Connector System 是一款专为信号传输和线对板连接设计的产品。它具有紧凑的设计和卓越的电气性能,适用于各种电子产品,如消费类电子产品、工业自动化系统和通信设备。

    技术参数


    - 基本规格:
    - 型号编号:5054481271
    - 系列号:505448
    - 电路数量(加载):12
    - 电路数量(最大):12
    - 颜色:黑色
    - 材料:
    - 金属:黄铜
    - 接触表面处理:锡铋合金
    - 树脂材料:聚酰胺
    - 插拔次数:最大30次
    - 引脚间距:1.25mm
    - 温度范围:工作温度-40°C至+105°C
    - 表面安装兼容性:是
    - 极化:对接触部分和PCB均有极化
    - 电气特性:
    - 电流承载能力:每接触点最大1.5A
    - 电压承载能力:交流(RMS)/直流最大50V

    产品特点和优势


    Micro-Lock Plus Wire-to-Board Connector System 的核心优势在于其紧凑的尺寸、高可靠性以及卓越的电气性能。它的锁紧机制确保了良好的机械稳定性和电气连接可靠性,适合在恶劣环境下长期使用。此外,该产品通过了RoHS认证,符合环保要求,适合全球市场销售。

    应用案例和使用建议


    这种连接器广泛应用于消费类电子产品、工业自动化系统以及通信设备中。例如,在智能手机、平板电脑等便携式设备中,这些连接器可以提供稳定的信号传输和电力分配。建议在使用过程中注意保持连接器的清洁,并定期检查插拔情况以保证其长期可靠运行。

    兼容性和支持


    Micro-Lock Plus Wire-to-Board Connector System 与 Micro-Lock Plus Receptacle Housing 系列的接插件兼容。制造商提供了详尽的技术支持和维护服务,包括详细的安装指南和故障排查文档。如需进一步支持,用户可以通过联系Molex官方获得帮助。

    常见问题与解决方案


    - 问题1:如何确认连接器是否正确安装?
    - 解决方案:通过检查锁紧机制是否正确到位来确认连接器是否安装正确。

    - 问题2:连接器的最大工作温度是多少?
    - 解决方案:查阅产品规格表,Micro-Lock Plus Wire-to-Board Connector System 的最大工作温度为-40°C至+105°C。
    - 问题3:如何清洁连接器?
    - 解决方案:使用软布或棉签轻轻擦拭连接器表面,避免使用腐蚀性清洁剂。

    总结和推荐


    综上所述,Micro-Lock Plus Wire-to-Board Connector System 凭借其紧凑的设计、出色的电气性能和可靠的锁紧机制,在多种应用场景中表现出色。无论是工业生产还是日常消费类电子产品,这款连接器都能提供可靠的信号传输和电力分配。强烈推荐给需要高质量、高可靠性的线对板连接解决方案的用户。
    更多详细信息请访问 [Molex官网](http://www.molex.com)。

5054481271参数

参数
针脚数 12pin
间距-配接 1.25mm
排数 2
排距 -
额定电流 1.5A
触头镀层 - 配接
防护等级 -
类型 Header,Latch Holder
触头镀层厚度 - 配接 1μm
颜色 黑色
长*宽*高 12.1mm(长度)*8.8mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5054481271厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5054481271数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5054481271 5054481271数据手册

5054481271封装设计

查看详情并下载
Symbol
Footprint
3D Model
