1718140012

厂牌: MOLEX
产品描述: Friction Lock,Header 3.96mm 1 12pin 7A 1.52μm 锡 黑色 通孔安装 47.4mm(长度)*20.04mm(高度)
供应商型号: WM10182-ND
供应商: Digi-Key
标准整包数: 1

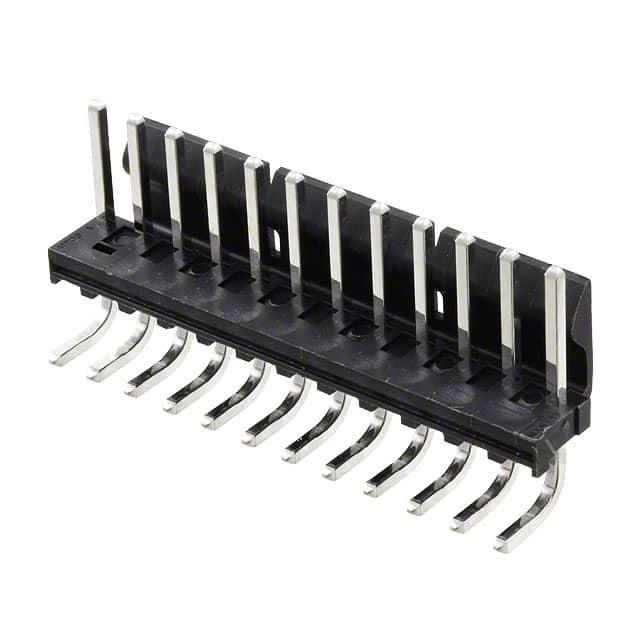

MOLEX 矩形连接器 - 针座 - 公插针 1718140012

1718140012概述

    171814 KK RPC 156 Header Assembly 技术手册

    1. 产品简介


    171814 KK RPC 156 Header Assembly 是一种高可靠性电子连接器,主要用于工业自动化、消费电子及汽车电子等领域。此组件采用了摩擦锁紧设计,并且以直角无插销的方式安装,便于线路板的布线和布局。

    2. 技术参数


    以下是171814 KK RPC 156 Header Assembly 的主要技术规格和性能参数:
    | 参数名称 | 值 |

    | 材料 | 尼龙,UL94V-1等级黑色材料;镀金或镀锡铜针脚 |
    | 镀层规格 | 选择性镀金:0.00038 mm(最小);选择性镀锡:0.00254 mm(最小);均需覆盖0.00127 mm镍层 |
    | 连接器尺寸 | 3.96 mm ± 0.05 mm (长度) |
    | 工作温度范围 | -40°C 至 +105°C |
    | 插拔次数 | > 50 次 |
    | 绝缘电阻 | > 1000 MΩ |
    | 耐电压 | 1000 VAC |
    | 锡焊性 | 符合SMES-152标准 |

    3. 产品特点和优势


    171814 KK RPC 156 Header Assembly 具有以下显著优势:
    - 可靠连接:摩擦锁紧设计确保了连接的稳定性和可靠性。
    - 多样化镀层选择:提供选择性镀金和镀锡选项,满足不同应用场景需求。
    - 高温适应性:能够在-40°C至+105°C的极端温度下正常工作。
    - 高绝缘性能:具有优异的绝缘性能和耐电压能力,确保安全运行。

    4. 应用案例和使用建议


    171814 KK RPC 156 Header Assembly 可广泛应用于以下场景:
    - 工业自动化:用于机器人的信号传输,控制系统的信号线连接。
    - 消费电子:可用于各类手持设备、便携式音频播放器等小型电子产品内部连接。
    - 汽车电子:适合车辆内各种传感器、执行器之间的信号传输。
    使用建议:
    - 在焊接前确认插针与焊盘对齐,避免因错位导致的连接失效。
    - 使用合适的烙铁温度进行焊接,防止高温损坏连接器材料。
    - 定期检查连接部位的磨损情况,确保长期稳定使用。

    5. 兼容性和支持


    171814 KK RPC 156 Header Assembly 支持多种包装形式,如散装和带状编带。MOLEX公司提供全面的技术支持和售后服务,包括但不限于产品认证、现场技术支持等。如有任何疑问,可通过官方网站或客户服务中心联系MOLEX获得帮助。

    6. 常见问题与解决方案


    1. 问题:焊接时出现虚焊。
    - 解决方案:调整烙铁温度至适宜范围,保持焊接时间足够,确保焊点充分填充。
    2. 问题:连接不稳定。
    - 解决方案:检查锁紧机制是否正确安装,确保摩擦锁紧部分正常运作。
    3. 问题:绝缘电阻下降。
    - 解决方案:定期清洁连接器,去除表面灰尘和污渍,必要时可重新涂覆绝缘材料。

    7. 总结和推荐


    综上所述,171814 KK RPC 156 Header Assembly 以其高可靠性、多样的镀层选择和广泛的适用性成为市场上的一款优质产品。无论是工业自动化、消费电子还是汽车电子领域,它都能为用户提供可靠的连接解决方案。强烈推荐在需要高性能连接器的应用场景中使用此产品。

1718140012参数

参数
间距-配接 3.96mm
额定电流 7A
类型 Friction Lock,Header
防护等级 -
针脚数 12pin
触头镀层厚度 - 配接 1.52μm
颜色 黑色
触头镀层 - 配接
排数 1
长*宽*高 47.4mm(长度)*20.04mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 盒装,散装,袋装

1718140012厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1718140012数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 1718140012 1718140012数据手册

1718140012封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3912 ¥ 28.6556
10+ $ 2.7726 ¥ 23.2035
100+ $ 2.3561 ¥ 19.7178
500+ $ 2.1032 ¥ 17.6007
1000+ $ 2.0028 ¥ 16.7609
5000+ $ 1.788 ¥ 14.9633
库存: 0
起订量: 1 增量: 1
