436501005

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 10pin 5A 760nm 金 黑色 通孔安装 33.66mm(长度)*9.9mm(高度)
供应商型号: Q-436501005
供应商: 期货订购
标准整包数: 1071

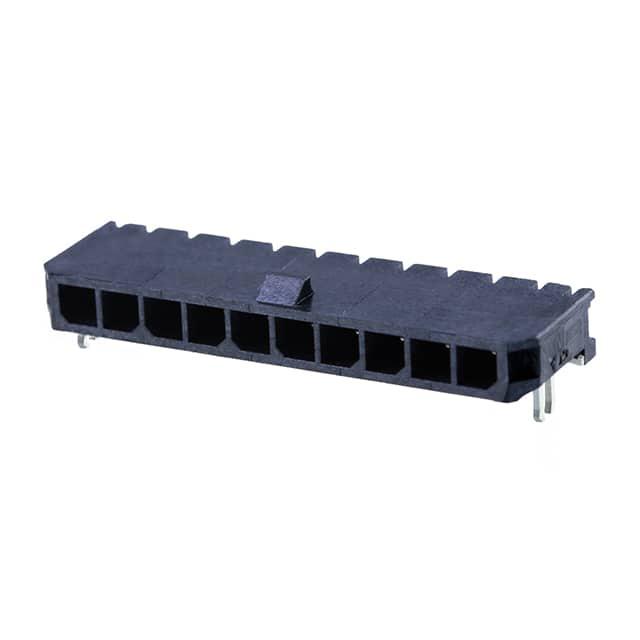

MOLEX 矩形连接器 - 针座 - 公插针 436501005

436501005概述


    产品简介


    本产品是一款Micro-Fit 3.0系列的直角通孔单排头连接器,型号为43650。它主要应用于电子电路板的连接,适用于需要高密度连接的应用场景,如通信设备、工业自动化、消费电子产品等领域。这款连接器具有设计紧凑、性能稳定等特点,能够有效提高电路板的空间利用率和可靠性。

    技术参数


    以下是该连接器的主要技术参数:
    - 尺寸参数:
    - A: 10.30 mm
    - B: 16.30 mm
    - C: 13.30 mm
    - D: 12.30 mm
    - E: 19.30 mm
    - F: 22.30 mm
    - G: 28.30 mm
    - H: 34.30 mm
    - J: 37.30 mm
    - K: 43.65 mm
    - 孔径及厚度:
    - 孔径: 0.118 mm
    - 厚度: 1.232 mm
    - 锡焊尾厚度: 0.095 mm ± 0.002 mm
    - 接触区金镀层: 0.000030 mm (C选项)

    - 材料与工艺:
    - 外壳材料:液晶聚合物,玻璃填充,UL94V-0等级,黑色
    - 终端材料:黄铜合金
    - 表面处理:金或锡(根据不同选项)
    - 安装与装配:
    - 插头必须在距离电路板边缘不超过0.400 mm (10.16 mm) 的范围内放置
    - 避免插头与电路板之间发生干涉
    - 按需使用通过式孔(PTH)以获得最佳保留在电路板上的稳定性

    产品特点和优势


    - 设计紧凑:该连接器设计小巧,适合高密度连接需求,特别适用于空间受限的应用场景。
    - 耐用性强:采用液晶聚合物外壳和黄铜合金终端材料,确保长期使用的稳定性和耐用性。
    - 高可靠性:通过表面处理和设计细节的优化,提升了连接的可靠性和抗干扰能力。
    - 适用范围广:适用于多种应用领域,包括但不限于通信设备、工业自动化和消费电子产品。

    应用案例和使用建议


    应用案例
    - 通信设备:Micro-Fit 3.0连接器可用于各种通信设备的内部布线,如路由器、交换机等。
    - 工业自动化:在自动化控制系统中,这种连接器可以用于连接传感器和执行器,实现高密度布线。
    - 消费电子产品:适用于智能穿戴设备、手机等消费电子产品的内部连接。
    使用建议
    - 在安装过程中,确保连接器的位置符合要求,避免插头与电路板之间的干涉。
    - 使用PTH并进行焊接,以确保连接器的最佳保留在电路板上。
    - 在高温环境下使用时,要特别注意温度变化对连接器性能的影响,建议采取适当的散热措施。

    兼容性和支持


    - 兼容性:该连接器与Micro-Fit (3.0) 接收器系列43645完全匹配,可实现高效可靠的连接。
    - 技术支持:供应商提供详尽的技术文档和客户支持,帮助用户正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:连接器无法牢固固定在电路板上。
    - 解决方案:确保按规范将连接器固定在指定位置,并通过PTH和焊接以增强稳定性。
    - 问题2:连接不稳定。
    - 解决方案:检查插头与接收器的配合情况,确保正确的插入力和接触面积。

    总结和推荐


    总体而言,Micro-Fit 3.0系列的直角通孔单排头连接器43650以其紧凑的设计、可靠的性能和广泛的应用领域,在市场上具有较强的竞争力。该连接器不仅满足了高密度连接的需求,还提供了良好的耐用性和稳定性。因此,推荐用于需要高可靠性和高效布线的场合,特别是在空间有限且要求高密度连接的电子设备中。

436501005参数

参数
排数 1
触头镀层厚度 - 配接 760nm
类型 Header,Locking Ramp
防护等级 -
针脚数 10pin
额定电流 5A
间距-配接 3mm
颜色 黑色
触头镀层 - 配接
长*宽*高 33.66mm(长度)*9.9mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

436501005厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436501005数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436501005 436501005数据手册
