908143826

厂牌: MOLEX
产品描述: 莫仕 IDC连接器, Picoflex系列, 公插, 26路, 1.27mm节距, 表面
供应商型号: Q-908143826
供应商: 期货订购
标准整包数: 2016

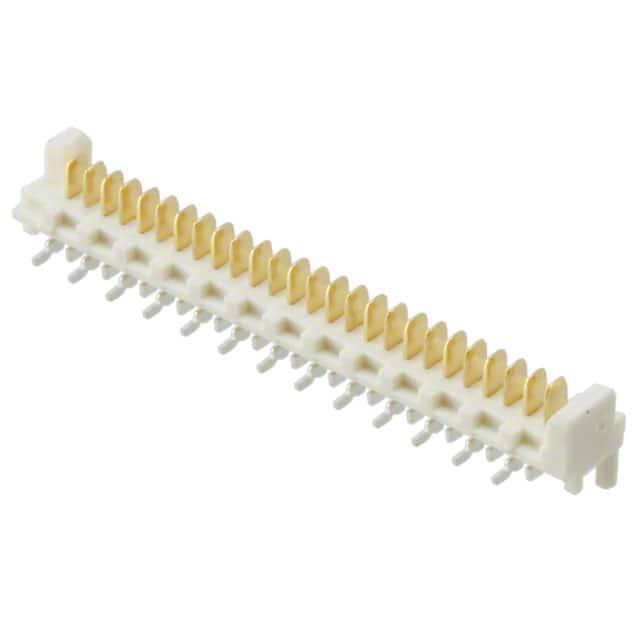

MOLEX 矩形连接器 - 针座 - 公插针 908143826

908143826概述

    PICOFLEX SMT Header 技术手册

    1. 产品简介


    产品类型:PICOFLEX SMT Header(表面贴装技术连接器)
    主要功能:用于电路板间的信号传输
    应用领域:广泛应用于消费电子、计算机外围设备、通信设备、工业控制等领域

    2. 技术参数


    - 材料:
    - 座体:尼龙(PA),玻璃纤维填充,UL94 V-0等级,自然色(米色)
    - 端子:圆筒状黄铜,厚度0.28mm
    - 镀层:
    - 锡:锡(Sn) 3-5微米覆盖在1.27微米镍(Ni)底层之上
    - 钯镍金:0.6微米选择性钯镍(PdNi),接触区域涂覆0.05微米金层;焊尾区域涂覆3-5微米选择性锡,在1.27微米镍(Ni)底层之上
    - 兼容性:匹配Molex 90327零件系列
    - 共面性:所有表面贴装尾部必须位于彼此之间0.0-0.10mm的共面性带内
    - 板形结构:PCB插脚为选配
    - PCB布局:如图纸第2页所示
    - 规格参考:产品规格书PS-99020-0011
    - 推荐回流焊工艺:参见PS-99020-0011附录B

    3. 产品特点和优势


    - 高可靠性:采用优质材料和镀层工艺,确保长期稳定的工作性能。
    - 紧凑设计:低轮廓设计,适合现代小型化电子产品。
    - 易安装:提供标准和低轮廓的回流焊接工艺,方便自动化生产线使用。
    - 高兼容性:兼容多种PCB板形,易于集成到各种设备中。

    4. 应用案例和使用建议


    - 应用场景:适用于消费电子设备(如手机、平板电脑)、工业控制系统及通讯设备。
    - 使用建议:
    - 在回流焊接前,请确保所有表面贴装尾部保持在同一平面内,以避免焊接不良。
    - 使用推荐的回流焊工艺参数,以确保焊接质量。
    - 定期检查PCB上的连接器,确保无损坏或松动,及时更换或修复。

    5. 兼容性和支持


    - 兼容性:与Molex 90327零件系列兼容,适用于多种不同类型的PCB。
    - 支持和维护:厂家提供详细的产品规格书和应用指南,以确保最佳的安装和使用效果。

    6. 常见问题与解决方案


    - 问题:焊接后端子出现翘曲现象
    解决方案:请确认焊接过程中的温度曲线是否符合推荐的回流焊工艺,必要时调整焊接参数。
    - 问题:连接器无法正确插入
    解决方案:检查连接器和PCB的装配位置是否准确,确保完全对齐。
    - 问题:焊接过程中出现空洞或不完全焊合
    解决方案:调整焊接参数,特别是温度曲线,以确保焊料充分流动并形成良好的焊点。

    7. 总结和推荐


    综合评估:
    - 优点:紧凑的设计、高可靠性和良好的兼容性使得PICOFLEX SMT Header成为电子设备中的理想选择。
    - 适用范围:适用于需要高密度布线和小体积的应用场景,是现代电子产品的优选连接器。
    推荐:
    鉴于其优良的性能和广泛的适用性,强烈推荐在各种电子设备中使用PICOFLEX SMT Header,以确保信号传输的稳定性和可靠性。

908143826参数

参数 值
针脚数 26pin
间距-配接 1.27mm
排数 1
排距 -
触头镀层 - 配接 金
防护等级 -
颜色 -
触头镀层厚度 - 配接 760nm
额定电流 1.2A
类型 Header,Push-Pull
长*宽*高 6.9mm(高度)
安装方式 贴片安装
应用等级 汽车级,工业级
零件状态 在售
包装方式 管装

908143826厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

908143826数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 908143826 908143826数据手册

908143826封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2016+ ¥ 11.5011
库存: 201600
起订量: 2016 增量: 2016
交货地:
最小起订量为:2016
合计: ¥ 23186.21
