26503154

厂牌: MOLEX

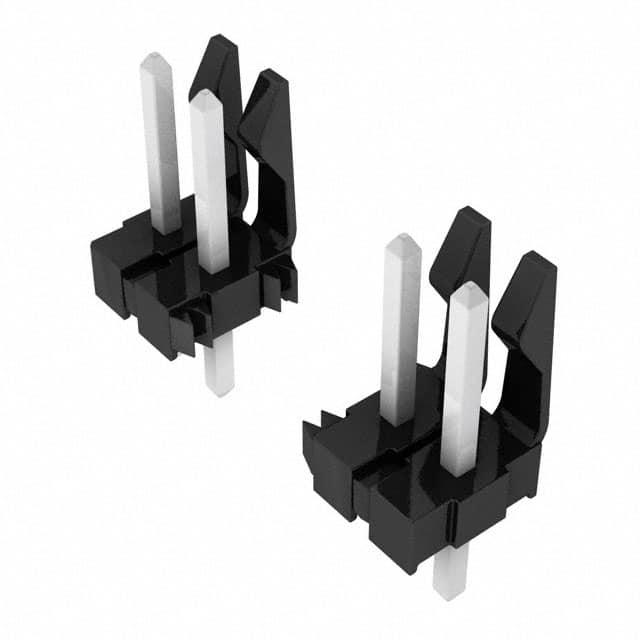

产品描述: Breakaway,Friction Lock,Header 3.96mm 1 15pin 7A 1.52μm 锡 黑色 通孔安装 59.39mm(长度)*9.02mm(高度)
供应商型号: Q-26503154
供应商: 期货订购
标准整包数: 600
MOLEX 矩形连接器 - 针座 - 公插针 26503154

26503154概述


    产品简介


    KK .156 Header Assembly 是一种用于电路连接的电子元器件,主要适用于需要高密度连接的应用场合。本产品包括多种引脚数配置(如2到24个引脚),并提供不同的镀层选项(锡、15金微米镀金、30金微米镀金)。引脚长度、压接长度、金位长度、尾部长度等参数均可根据具体需求进行调整,以满足不同设计的要求。

    技术参数


    - 引脚数:2到24个引脚
    - 镀层选项:
    - 锡镀层
    - 15金微米镀金
    - 30金微米镀金
    - 引脚长度:
    - 锡镀层:0.750 mm (19.05 mm)
    - 15金微米镀金:0.750 mm (19.05 mm)
    - 30金微米镀金:0.750 mm (19.05 mm)
    - 压接长度:
    - 锡镀层:0.450 mm (11.43 mm)
    - 15金微米镀金:0.450 mm (11.43 mm)
    - 30金微米镀金:0.450 mm (11.43 mm)
    - 金位长度:
    - 15金微米镀金:0.270 mm (6.86 mm)
    - 30金微米镀金:0.270 mm (6.86 mm)
    - 尾部长度:
    - 锡镀层:0.172 mm (4.37 mm)
    - 15金微米镀金:0.172 mm (4.37 mm)
    - 30金微米镀金:0.172 mm (4.37 mm)
    - 整体长度:
    - 锡镀层:0.160 mm (4.06 mm)
    - 15金微米镀金:0.160 mm (4.06 mm)
    - 30金微米镀金:0.160 mm (4.06 mm)

    产品特点和优势


    - 多样化的引脚数选择:支持从2到24个引脚的配置,满足不同设计需求。
    - 丰富的镀层选项:提供锡、15金微米镀金和30金微米镀金三种镀层,提高可靠性和耐久性。
    - 精确的机械公差:所有尺寸参数都经过严格控制,确保高精度连接。
    - 优异的电气性能:通过特定的镀层和设计,提供稳定的电气性能和低接触电阻。
    - 广泛应用:适用于通讯设备、工业自动化、医疗设备、航空航天等多个领域。

    应用案例和使用建议


    - 通讯设备:KK .156 Header Assembly 可以应用于电信基站中的板级连接,确保高速数据传输的稳定性。
    - 工业自动化:在机器人手臂等自动化设备中,该组件可以用于各模块之间的信号和电源连接。
    - 医疗设备:在医疗监护设备中,需要高稳定性的连接器,KK .156 Header Assembly 由于其优异的电气性能和抗干扰能力,可以胜任这一任务。
    - 航空航天:在航天器内部的精密连接中,要求连接器具备高度的可靠性,该组件能够提供稳定的连接。
    使用建议:
    - 在安装过程中要特别注意引脚的对齐,确保压接和焊接到位,以避免虚焊或接触不良。
    - 使用适当的工具进行压接操作,例如专用的压接钳,以确保连接的可靠性。
    - 环境条件会影响组件的性能,因此需考虑适当的温度和湿度范围来保护连接器。

    兼容性和支持


    - 兼容性:KK .156 Header Assembly 与各类标准连接器插头兼容,能够轻松地集成到现有的电路设计中。
    - 支持:厂商提供详细的安装指导和技术支持,包括但不限于产品选型指南、安装手册和常见问题解答等文档。

    常见问题与解决方案


    - 问题1:连接不稳定或接触不良。
    - 解决方法:检查引脚是否正确插入,确认压接工具使用得当,且安装过程中无损坏。

    - 问题2:引脚腐蚀或磨损。
    - 解决方法:使用合适的清洁剂定期清理引脚,避免暴露于腐蚀性环境中。
    - 问题3:信号传输质量下降。
    - 解决方法:确保焊接和压接质量良好,同时保持适当的环境温度和湿度,避免引入电磁干扰。

    总结和推荐


    KK .156 Header Assembly 是一款多功能且可靠的电子元器件,提供了丰富的配置选择和优异的电气性能。它在各种复杂和苛刻的应用环境中表现出色,尤其是在需要高密度和高稳定性的连接场合。考虑到其广泛的适用性、多样化的配置选项和良好的技术支持,强烈推荐此产品用于新项目的设计和现有系统的升级。

26503154参数

参数
触头镀层 - 配接
针脚数 15pin
额定电流 7A
类型 Breakaway,Friction Lock,Header
颜色 黑色
间距-配接 3.96mm
排数 1
防护等级 -
触头镀层厚度 - 配接 1.52μm
长*宽*高 59.39mm(长度)*9.02mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装
