22032046

厂牌: MOLEX
产品描述: Header,Push-Pull 2.54mm 1 4pin 1.52μm 锡 白色 通孔安装 9.91mm(长度)*2.34mm(高度)
供应商型号:
供应商:
标准整包数: 0

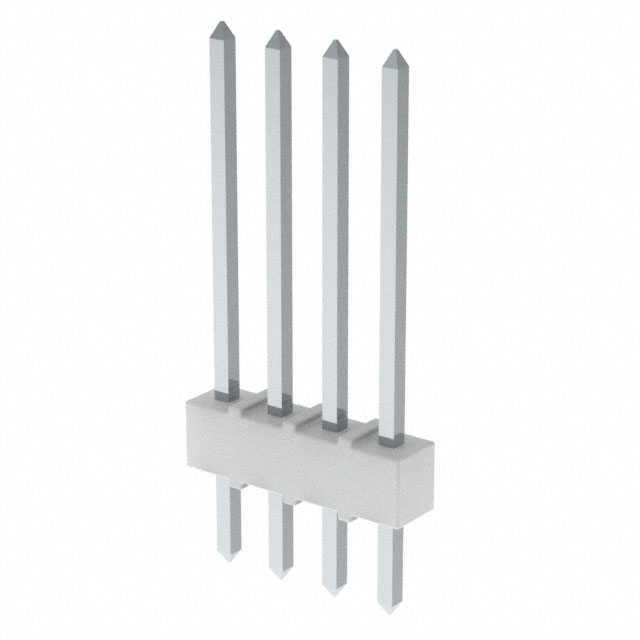

MOLEX 矩形连接器 - 针座 - 公插针 22032046

22032046概述

    产品概述

    产品简介


    本产品是一款Molex公司的KK 100 Header Assembly电子元器件。这款产品主要用于连接电路,提供一种稳定可靠的电气接口。它适用于各种电子设备和系统中,包括工业控制、通信设备、消费电子产品等领域。

    技术参数


    - 尺寸单位:毫米/英寸(MM/IN)
    - 材质:尼龙,UL 94V-0阻燃等级,颜色为白色
    - 镀层选择:
    - 197:整面再流焊亮光锡(最小厚度0.00152mm),镍底层
    - 222:整面哑光锡(最小厚度0.00254mm),镍底层
    - 241:选择性金(最小厚度0.00051mm),选择性哑光锡(最小厚度0.00254mm),整体镍底层
    - 包装规格:见图表
    - 可焊性规格:SMES-152
    - 引脚推力:至少8.9N或2磅
    - 堆叠方式:端到端和侧对侧以2.54mm或0.100英寸间隔堆叠
    - 产品规范:PS-10-07
    - 符合标准:除支柱壁薄处按短填充要求采用C级标准外,其他部分符合B级标准的PS-45499-002外观规范

    产品特点和优势


    1. 高强度材料:使用尼龙制成,具有良好的机械强度和耐热性,适用于多种恶劣环境。
    2. 多层镀层选择:根据具体需求选择不同的镀层方案,提高导电性和可靠性。
    3. 高推力引脚设计:能够承受更高的应力而不易损坏,延长使用寿命。
    4. 灵活的堆叠方式:允许设备紧凑设计,方便安装和维护。
    5. 严格的质量控制:符合多项行业标准,确保产品的稳定性和一致性。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于控制面板和其他自动化设备中,实现可靠的信号传输。
    - 通讯设备:例如交换机、路由器中,提供稳定的数据传输接口。
    - 消费电子产品:如手机充电器、家用电器控制板,提供可靠且耐用的电气连接。
    使用建议
    - 在焊接过程中确保使用正确的温度和时间,以防止过度加热导致的损坏。
    - 确保插头和插座的正确插入方向,避免错误插拔导致的接触不良或损坏。
    - 定期检查引脚状态,如发现氧化或其他损坏应及时更换。

    兼容性和支持


    - 兼容性:与市面上多数标准插头兼容,适用于多种应用场景。
    - 支持:提供详尽的技术文档和支持服务,帮助客户更好地使用和维护产品。

    常见问题与解决方案


    - 问题1:引脚容易弯曲。解决方案:在安装过程中使用合适的工具和力度,避免手动直接施力。
    - 问题2:无法正确插入。解决方案:检查插头和插座是否干净,确保没有异物阻碍。
    - 问题3:焊接后出现裂纹。解决方案:焊接时使用适当的温度曲线,避免过高温度导致材料损伤。

    总结和推荐


    总体评价
    该产品是一款高性能的KK 100 Header Assembly,具备优良的机械强度和电气特性,适合广泛的应用场景。其多样的镀层选项和严格的制造标准使其在市场上具有较强的竞争力。
    推荐理由
    综合考虑其坚固耐用的设计、多功能的兼容性和卓越的性能表现,强烈推荐使用Molex公司的KK 100 Header Assembly作为可靠的电子连接解决方案。

22032046参数

参数
颜色 白色
额定电流 -
类型 Header,Push-Pull
触头镀层 - 配接
排数 1
针脚数 4pin
触头镀层厚度 - 配接 1.52μm
间距-配接 2.54mm
防护等级 -
长*宽*高 9.91mm(长度)*2.34mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装

22032046厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22032046数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22032046 22032046数据手册
