878312019

厂牌: MOLEX
产品描述: Molex 2.0mm间距20p双排排针, Milli-Grid系列
供应商型号: 878312019
供应商: 国内现货
标准整包数: 5

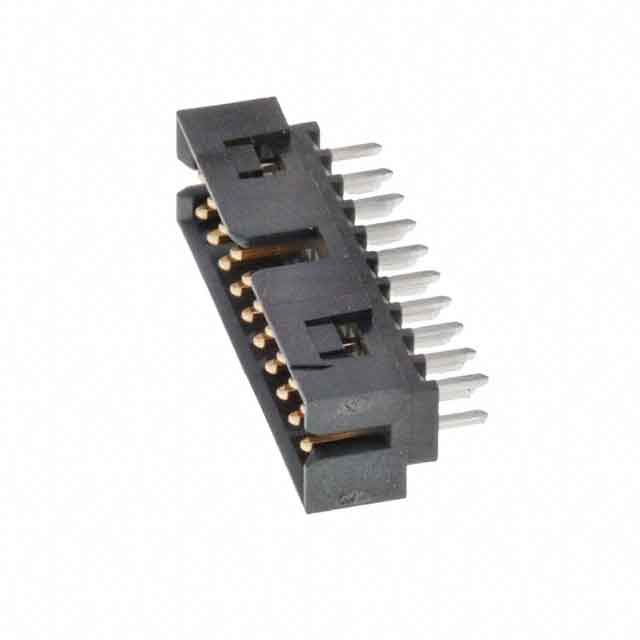

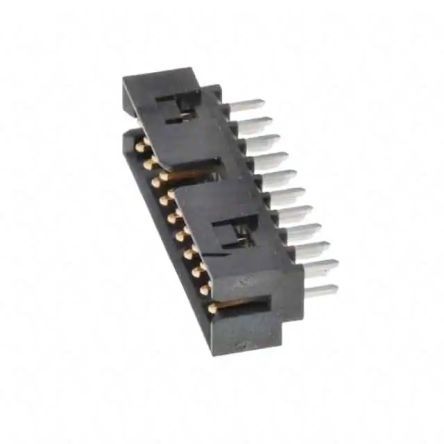

MOLEX 矩形连接器 - 针座 - 公插针 878312019

878312019概述

    2mm Wire-to-Board Connector System: Technical Overview

    1. 产品简介


    Milli-Grid 2mm Wire-to-Board Connector System 是一种垂直接头和水平接头(表面贴装技术,SMT)系统,设计用于电线到板卡的连接。该系列产品适用于广泛的电子设备,如计算机、通信设备、消费电子产品和工业控制系统。该系统包括三个系列:87831(垂直接头)、87832(垂直接头,SMT)和87833(直插式接头)。这些接头能够与Molex Milli-Grid 2mm格栅电线到板卡连接器及其相关组件兼容,确保高效、可靠的连接。

    2. 技术参数


    | 参数 | 规格 |

    | 工作电压 | 125 V |
    | 最大电流(安培)| 2.0 A |
    | 工作温度范围 | -55 °C 至 +105 °C |
    | 循环次数 | 金镀层 50 次 |
    | 绝缘电阻 | 最小 1000 兆欧 |
    | 耐压强度 | 1000 VAC (rms),1分钟 |
    | 接触电阻 | 系列 151014:最大 40 毫欧 |
    | 插针/端子保持力 | 850 g (每针),最低要求 |
    | 插拔力 | 最大 1.9 N/电路,最小 0.35 N/电路 |
    | 循环耐久性 | 最多 50 次循环 |
    | 震动测试 | 最大 10 毫欧变化,瞬断 < 1 微秒 |
    | 冲击测试 | 最大 10 毫欧变化,瞬断 < 1 微秒 |
    | 焊接能力 | 无空洞、针孔率 95% |

    3. 产品特点和优势


    - 高可靠性:通过严格的测试,确保连接器在极端条件下的稳定性和耐用性。
    - 快速安装:采用简便的插拔方式,提高生产效率。
    - 多功能性:可应用于多种电子设备,如计算机、通信设备和消费电子产品。
    - 兼容性强:支持Molex Milli-Grid 2mm格栅电线到板卡连接器及相关组件,确保广泛的应用。
    - 环保材料:采用无卤素材料,符合RoHS标准,环保可靠。

    4. 应用案例和使用建议


    该连接器系统已在多种电子设备中得到广泛应用,如计算机主板、服务器、网络设备和医疗设备等。对于使用该连接器系统的应用,建议遵循以下几点使用建议:
    - 在焊接前仔细检查连接器是否有损坏或缺陷。
    - 使用正确的焊接温度和时间,确保良好的焊点质量。
    - 避免过度震动和冲击,以防止接触电阻的变化。
    - 定期进行检查和维护,以确保长期稳定运行。

    5. 兼容性和支持


    Milli-Grid 2mm Wire-to-Board Connector System 与Molex的其他产品线高度兼容,如Milli-Grid 2mm Grid Wire to Board Connector, Crimp Receptacle Housing, 51110系列和Crimp Terminal, 50394系列等。同时,Molex公司提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - Q: 连接器在高温环境下出现异常?
    - A: 确保在焊接过程中遵循正确的温度曲线,避免过热。如果在高温环境下出现问题,可以考虑对连接器进行烘烤处理。

    - Q: 插拔力过高,无法轻松插拔?
    - A: 检查是否插头或插座有脏污或损坏。使用专用工具或清洁剂进行清理和维护。

    7. 总结和推荐


    Milli-Grid 2mm Wire-to-Board Connector System 在各方面表现卓越,具有高可靠性、多功能性和兼容性强的特点。该系统适合在各种电子设备中使用,尤其适用于需要稳定和高效的连接解决方案的应用场合。强烈推荐给需要高性能连接器系统的工程师和制造商。

878312019参数

参数
间距-配接 2mm
排数 2
额定电流 2A
颜色 黑色
触头镀层厚度 - 配接 50nm
类型 Header,Latch Holder
针脚数 20pin
触头镀层 - 配接
防护等级 -
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878312019厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878312019数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878312019 878312019数据手册

878312019封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.6478
25+ ¥ 10.3793
50+ ¥ 10.122
100+ ¥ 9.8647
1150+ ¥ 9.6231
2300+ ¥ 5.9996
库存: 1900
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 506.1
