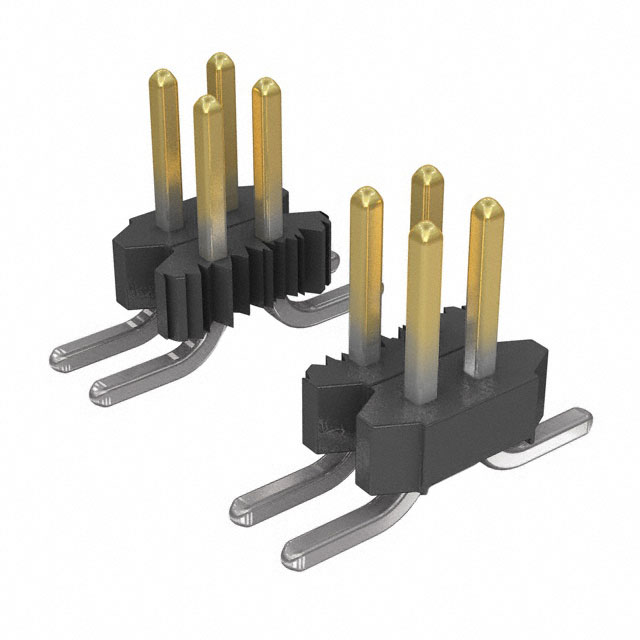

15916085

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 8pin 3A 380nm 金 黑色 贴片安装 10.16mm(长度)*5.08mm(高度)
供应商型号: Q-15916085
供应商: 期货订购
标准整包数: 6900
MOLEX 矩形连接器 - 针座 - 公插针 15916085

15916085概述

    C-Grid™ .100" Grid Vertical Dual Row Surface Mount Headers

    1. 产品简介


    C-Grid™ .100" Grid Vertical Dual Row Surface Mount Headers(C-Grid系列71308)是一种低轮廓垂直表面贴装接头。它们采用鸥翼式设计,便于表面安装。插针间距为.100英寸(2.54毫米),方形截面尺寸为.025英寸(0.64毫米)。C-Grid系列71308广泛应用于各种电路连接场合,适用于从4到100个电路的应用。此产品可堆叠,非常适合需要高密度连接的应用场景。

    2. 技术参数


    - 电气规格:
    - 电压:250伏直流
    - 电流:3.0安培(直流)最大
    - 绝缘电阻:大于1000兆欧
    - 耐压:在海平面以上大于600伏
    - 温度上升:额定电流下最大30℃
    - 再流焊接峰值温度:260±5℃
    - 机械规格:
    - 保压柱(选件):
    - 插入力:每个插针平均8.0磅(.062英寸PCB孔)
    - 保持力:每个插针平均4.0磅(.062英寸PCB孔)
    - 环境要求:
    - 热冲击:-40°C至105°C循环10次,每次半小时
    - 化学耐受性:符合Mil-Std-202F方法215A

    3. 产品特点和优势


    C-Grid系列71308的主要特点包括:
    - 低轮廓设计:适合高度受限的应用。
    - 强大的电气和机械性能:满足高密度电路连接需求。
    - 优异的环境适应性:能在极端温度和化学环境中稳定工作。
    - 多种包装选择:提供bulk包、管装和带卷封装,适用于不同规模生产需求。

    4. 应用案例和使用建议


    - 应用案例:
    - 机器人焊接:适用于高密度电路板的自动组装。
    - 工业控制设备:在复杂控制系统中实现高效连接。
    - 消费电子:如智能穿戴设备,实现高密度布线。
    - 使用建议:
    - 在使用再流焊接工艺时,请严格遵循规定的再流焊接曲线。
    - 为了提高焊接质量,建议在焊接前对引脚进行预处理。
    - 鉴于其高插入力,装配时需确保正确的装配工具和操作技巧。

    5. 兼容性和支持


    C-Grid系列71308与多种电子元器件和设备兼容,特别是在工业自动化和消费电子产品中。厂商提供详细的包装规范和技术文档,确保用户能够顺利地集成到他们的系统中。此外,Molex公司还提供了全面的技术支持,以确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:如何确保焊接质量和可靠性?
    - 解决方案:严格按照再流焊接曲线进行操作,同时在焊接前对引脚进行预处理,确保焊接尾部95%以上的连续新焊料涂层覆盖。
    - 问题2:如何正确安装保压柱?
    - 解决方案:使用适当的装配工具,确保每个插针平均插入力达到8.0磅,以获得足够的保持力。

    7. 总结和推荐


    C-Grid系列71308凭借其卓越的电气和机械性能,在高密度电路连接应用中表现出色。无论是工业自动化还是消费电子产品,该产品都展现出了极高的可靠性和稳定性。推荐用户根据具体应用场景选择合适的包装形式,并严格遵守相关技术规范以确保最佳性能。
    总之,C-Grid系列71308是一款值得信赖的产品,能有效满足各种高端电路连接需求。

15916085参数

参数
间距-配接 2.54mm
针脚数 8pin
防护等级 -
触头镀层厚度 - 配接 380nm
排数 2
额定电流 3A
颜色 黑色
类型 Breakaway,Header,Push-Pull
触头镀层 - 配接
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 贴片安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 卷带包装
