901362303

厂牌: MOLEX
产品描述: Header,Latch Holder 2.54mm 1 3pin 3A 760nm 金 黑色 通孔安装 10.97mm(长度)*7.21mm(高度)
供应商型号:
供应商:
标准整包数: 0

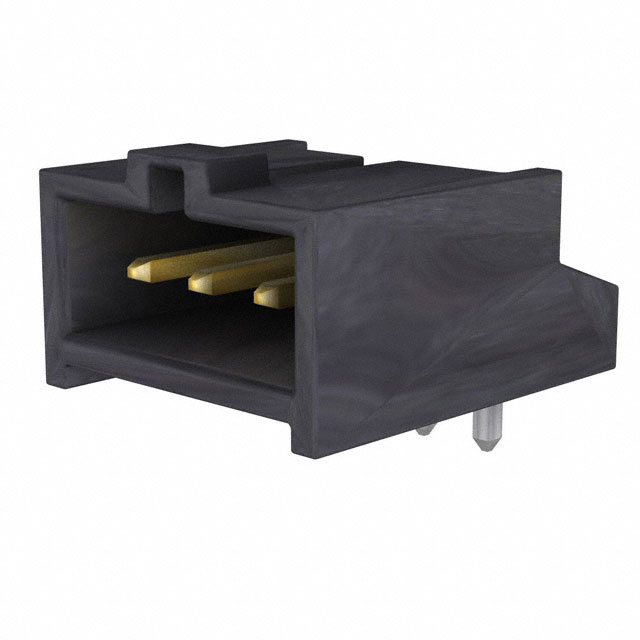

MOLEX 矩形连接器 - 针座 - 公插针 901362303

901362303概述

    C-Grid III 单排直插式护罩头

    产品简介


    C-Grid III 单排直插式护罩头是一种适用于多种电路配置的电子连接器。它通过提供可靠的机械和电气连接来满足不同应用需求。这款连接器广泛应用于电信设备、工业控制系统、汽车电子系统以及消费电子等领域,适用于 1 到 32 路电路的设计。

    技术参数


    - 尺寸规格:
    - 针脚直径:0.650 mm [0.0255 in]
    - 外壳材料:15% 玻璃填充聚酯,UL 94V-0 级黑色
    - 引脚材料:0.650 mm² [0.0255 in²] 方形黄铜线
    - 电路范围:
    - 1 至 32 路电路
    - 标准引脚间距:2.54 mm [0.100 in]
    - 镀层类型:
    - 类型 A: 锡(3.0 µm 最小),覆盖镍(1.27 至 2.54 µm)
    - 类型 E: 选择区域金带(0.38 至 0.64 µm)和锡(3.0 µm 最小)在选择区域上,覆盖镍(1.3 至 1.78 µm)总体
    - 类型 F: 选择区域金带(0.762 至 1.02 µm)和锡(3.0 µm 最小)在选择区域上,覆盖镍(1.3 至 1.78 µm)总体
    - 类型 G: 选择性金镀层。金闪镀(0.05 至 0.10 µm)在选择区域上,以及锡(3.0 µm 最小至 5.0 µm 最大)在选择区域上,覆盖镍(1.3 至 2.5 µm)总体
    - 公差:
    - 角度公差:± 0.5°
    - 尺寸单位:毫米/英寸
    - 一般公差:除非另有说明,否则为 ± 0.1 mm
    - 推荐安装:
    - 电路板厚度:1.6 mm
    - 插针尾部进行测试

    产品特点和优势


    - 高可靠性:C-Grid III 连接器采用高强度材料制造,确保长期稳定工作。
    - 广泛适用性:可支持 1 至 32 路电路配置,适合多种电子设备和应用。
    - 多样化镀层选项:提供四种镀层类型以满足不同电气特性的要求。
    - 易于安装:标准引脚间距简化了装配过程,减少错误率。

    应用案例和使用建议


    C-Grid III 单排直插式护罩头常用于制造复杂电子设备如服务器、交换机、路由器等。以下是一些建议:
    - 在设计电路板时,考虑不同类型的镀层对性能的影响。
    - 确保正确的引脚间距和孔径以防止错配和接触不良。
    - 定期检查和清洁连接器,以保持其最佳性能。

    兼容性和支持


    C-Grid III 连接器具有良好的兼容性,可以与其他标准尺寸和间距的连接器配合使用。MoLex Electronic Technologies, LLC 提供详细的技术支持和售后服务,确保用户能够顺利集成和使用这些组件。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案: 检查引脚是否有损坏或变形,并重新插入。
    2. 问题:镀层脱落
    - 解决方案: 确保使用适当的焊接工艺,并检查是否符合推荐的电路板厚度。
    3. 问题:连接器易松动
    - 解决方案: 使用正确的固定工具确保连接器紧固到位。

    总结和推荐


    C-Grid III 单排直插式护罩头是一款高度可靠且多功能的连接器,适用于各种电子设备和应用。其多样化镀层选项和标准化设计使得它成为市场的有力竞争者。如果你正在寻找一个高性能、多功能的连接解决方案,我们强烈推荐使用 C-Grid III 单排直插式护罩头。

901362303参数

参数
额定电流 3A
针脚数 3pin
防护等级 -
间距-配接 2.54mm
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
排数 1
颜色 黑色
类型 Header,Latch Holder
长*宽*高 10.97mm(长度)*7.21mm(高度)
安装方式 通孔安装
应用等级 汽车级,通用级
零件状态 在售
包装方式 托盘

901362303厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

901362303数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 901362303 901362303数据手册
