462070206

厂牌: MOLEX
产品描述: Header,Locking Ramp 4.2mm 2 6pin 13A 2.54μm 锡 黑色 通孔安装 20.8mm(长度)*9.6mm(高度)
供应商型号: Q-462070206
供应商: 期货订购
标准整包数: 3600

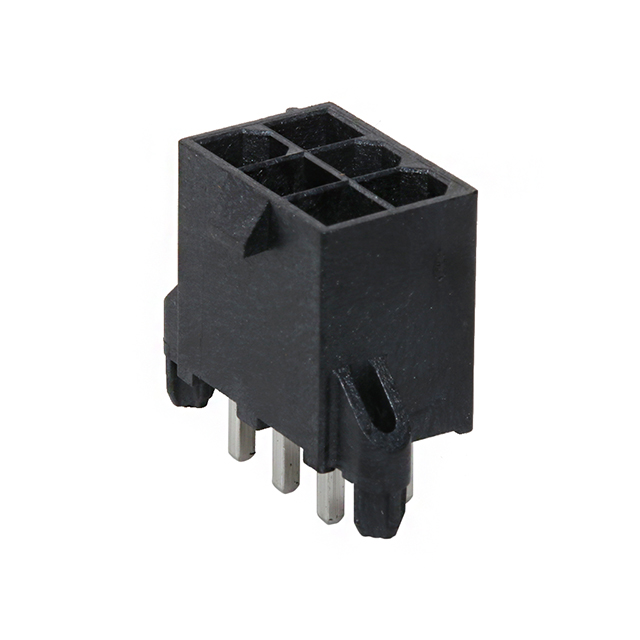

MOLEX 矩形连接器 - 针座 - 公插针 462070206

462070206概述


    产品简介


    产品名称:Mini-Fit Jr. PCB Header
    产品类型:PCB Header(印制电路板接头)
    主要功能:提供安全可靠的电连接,适用于电源传输、板对板及线对板连接。
    应用领域:广泛应用于计算机、通信设备、工业控制设备以及家用电器等领域。

    技术参数


    - 插针间距:4.20mm
    - 电路数量:6个电路
    - 推荐PCB厚度:3.18mm
    - 额定电流:对于线对线应用最大为13.0A/电路;对于线对板应用最大为9.0A/电路
    - 额定电压:600V AC(RMS)/DC
    - 耐热温度范围:-40°C 至 +105°C
    - 耐久性:最大可承受100次插拔
    - 燃烧等级:94V-0
    - 符合标准:RoHS, REACH, IPC 1752A Class C & D, IEC-62474

    产品特点和优势


    - 微型设计:4.20mm的紧凑间距设计,特别适合空间有限的应用环境。
    - 可靠性高:通过高达100次插拔测试,确保长期使用中的稳定性和可靠性。
    - 高性能:最高600V的工作电压和大电流承载能力,使其适用于多种高压和大功率应用场合。
    - 易于安装:采用双排垂直设计,配备PCB定位和固定装置,简化装配过程。
    - 兼容性强:与多种接插件配合使用,能够满足不同需求的设计要求。

    应用案例和使用建议


    应用案例:此产品广泛应用于计算机主板上的电源接口、服务器机箱的背板连接以及通信设备的板间连接。
    使用建议:在设计中,应注意保持推荐的PCB厚度(3.18mm),并合理布局电路以避免信号干扰。在高温环境下使用时,建议进行额外的散热措施以确保长期稳定性。

    兼容性和支持


    - 兼容性:本产品可与Mini-Fit TPA2和Mini-Fit Sigma系列的双排接插件配合使用。
    - 支持服务:制造商提供详细的技术文档和在线支持,以帮助用户顺利集成到现有系统中。

    常见问题与解决方案


    1. 问题:插拔过程中出现接触不良。
    解决方案:检查插头和插座是否干净无尘,并确保正确插入。必要时重新安装。
    2. 问题:电路电流超载。
    解决方案:确认电流不超过最大额定值,并检查电路连接情况。
    3. 问题:长时间使用后接触点磨损。
    解决方案:定期检查接触点状态,必要时更换新的连接器。

    总结和推荐


    Mini-Fit Jr. PCB Header凭借其紧凑的设计、出色的可靠性和宽广的应用范围,在市场上具有很强的竞争力。它不仅满足了众多行业的需求,还提供了卓越的电气性能和环境适应性。因此,强烈推荐在需要可靠电连接的应用中使用这款产品。

462070206参数

参数
类型 Header,Locking Ramp
防护等级 -
间距-配接 4.2mm
排数 2
触头镀层厚度 - 配接 2.54μm
颜色 黑色
针脚数 6pin
触头镀层 - 配接
额定电流 13A
长*宽*高 20.8mm(长度)*9.6mm(高度)
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

462070206厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

462070206数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 462070206 462070206数据手册

462070206封装设计

查看详情并下载
Symbol
Footprint
3D Model
