705550019

厂牌: MOLEX
产品描述: 20pin 2.54mm 1 Header,Latch Holder 3A 3.81μm 锡 黑色 通孔安装 54.25mm(长度)*13.59mm(高度)
供应商型号:
供应商:
标准整包数: 0

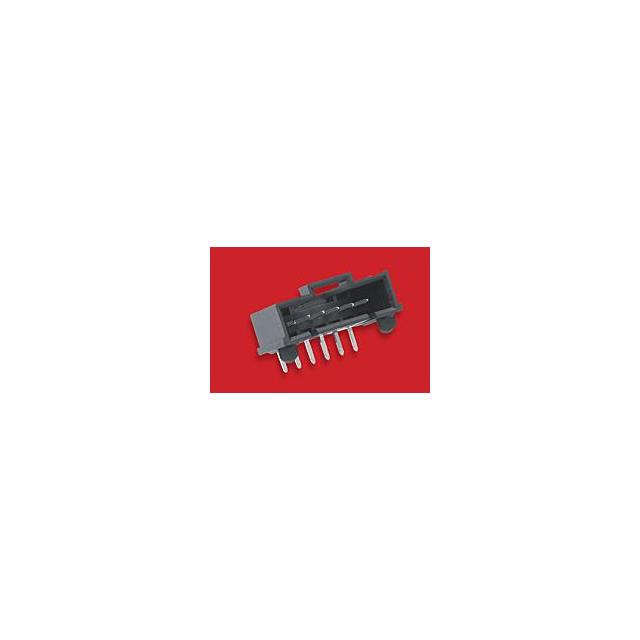

MOLEX 矩形连接器 - 针座 - 公插针 705550019

705550019概述


    产品简介


    SL 系列线性连接系统 是一种模块化单排插接式连接器系统,专门设计用于高密度信号应用。该系统包括垂直和直角接头、预组装的一体式针和插座连接器、绝缘位移技术(IDT)连接器、模块化的板对板远程互联装置等。这些组件为用户提供设计灵活性和自动化线束制造能力,适用于多种工业和消费电子产品。

    技术参数


    - 电压: 最大 250 V
    - 电流:
    - 28 AWG: 1.2 A
    - 26 AWG: 1.8 A
    - 24 AWG: 3.0 A
    - 22 AWG: 3.0 A
    - 温度范围: 操作温度 -40°C 至 +105°C,非操作温度 -40°C 至 +105°C
    - 处理温度: 垂直通孔焊接: 最大 260°C;红外回流焊: 最大 245°C

    产品特点和优势


    1. 设计灵活性: 支持多种连接器配置,能够适应不同的应用场景。
    2. 自动化制造能力: 通过工具结合,可以实现高效自动化线束制造。
    3. 高密度信号应用: 适合高密度布线需求,减少空间占用。
    4. 耐久性强: 经过严格的振动、热循环和湿度测试,确保长期稳定运行。
    5. 安全认证: 获得 UL 和 CSA 认证,符合相关标准。

    应用案例和使用建议


    该连接系统广泛应用于工业自动化、汽车电子、医疗设备等领域。例如,在工业自动化中,它可以用作机器间的信号传输接口。在汽车电子中,它可以用于仪表盘和其他控制面板之间的信号传输。
    使用建议:
    - 在高温环境下使用时,应考虑热膨胀系数对连接器的影响。
    - 高振动环境中,需要定期检查连接器以确保可靠性。

    兼容性和支持


    - 兼容性: 支持各种线径(#22 - #36 AWG),并与多种 Molex 电缆兼容。
    - 支持: 提供详细的产品图纸和技术文档,并提供相应的售前和售后服务。

    常见问题与解决方案


    1. 接触电阻高
    - 解决方案: 检查连接器是否清洁,重新插拔并确保正确安装。
    2. 耐久性差
    - 解决方案: 按照制造商建议的使用频率和条件进行操作,避免过度插拔。
    3. 温度敏感
    - 解决方案: 使用合适的散热措施,并在极端温度下减少操作时间。

    总结和推荐


    综上所述,SL 系列线性连接系统 是一款高性能、高可靠性的连接器产品,适合多种应用场合。其高密度设计、自动化制造能力和良好的机械、电气和环境性能使其在市场上具有很强的竞争优势。对于需要高性能连接解决方案的应用,强烈推荐使用这款产品。

705550019参数

参数
针脚数 20pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
防护等级 -
颜色 黑色
额定电流 3A
类型 Header,Latch Holder
触头镀层厚度 - 配接 3.81μm
长*宽*高 54.25mm(长度)*13.59mm(高度)
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 盒装,管装

705550019厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。
