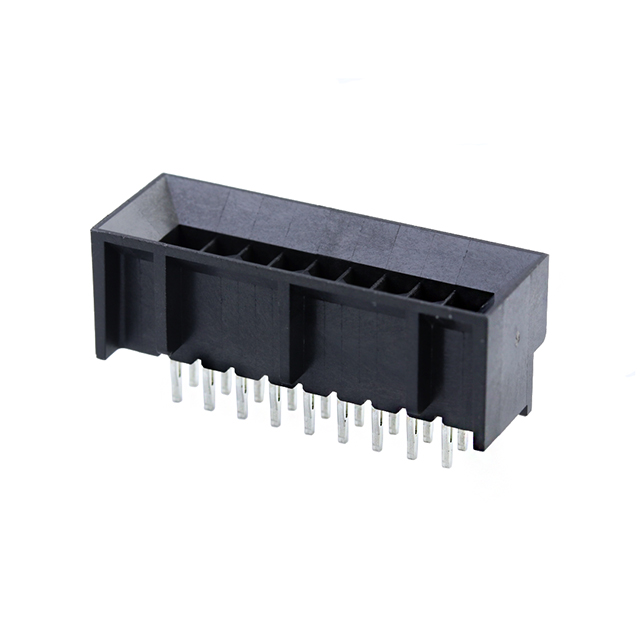

452801801

厂牌: MOLEX
产品描述: Header,Push-Pull 3mm 2 18pin 8.5A 5.08μm 锡 黑色 通孔安装 34mm(长度)*11.9mm(高度)
供应商型号: Q-452801801
供应商: 期货订购
标准整包数: 1134
MOLEX 矩形连接器 - 针座 - 公插针 452801801

452801801概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI Floating Connector System 是一款专为多种电气连接需求设计的高性能电子元器件。该系统采用20到30 AWG导线压接技术,并且具备锡镀层,适用于各种工业应用。其主要产品包括双排浮板式面板插座(44133)、双排面板安装插头(44300)、双排浮板式面板安装插头(46623)等。这些组件以其高可靠性、灵活性和多功能性而著称,在工业自动化、通信设备和汽车电子等领域有着广泛的应用。

    2. 技术参数


    以下是该系统的部分关键技术参数和性能指标:
    - 电气特性:
    - 额定电压:250V至600V
    - 额定电流:最大5安培(单电路)
    - 接触电阻:初始值为10毫欧姆(最大值)
    - 介电强度:无击穿;漏电流小于5mA
    - 容量:2皮法(最大值)

    - 机械特性:
    - 插拔力:插入力最大为8.0牛顿,拔出力最小为2.4牛顿
    - 终端保持力:最小24.5牛顿
    - 振动耐久性:随机振动测试符合EIA 364-28标准

    - 环境适应性:
    - 工作温度范围:-40°C 至 +105°C
    - 温度循环:-55°C 至 +85°C,满足热冲击测试要求
    - 潮湿环境:湿气暴露测试符合IEC 61984标准
    - 安全认证:
    - 通过UL、CSA和IEC认证

    3. 产品特点和优势


    Micro-Fit (3.0) BMI Floating Connector System 的主要特点是:
    - 卓越的电气性能:拥有出色的接触稳定性和低接触电阻,确保了在高负载条件下的可靠性。
    - 广泛的适用性:支持20至30 AWG导线,具有广泛的兼容性和可定制性。
    - 高强度材料:采用磷青铜作为终端材料,增强耐用性。
    - 灵活的设计:支持浮板安装和面板安装方式,增加了应用的灵活性。

    4. 应用案例和使用建议


    该系统在工业自动化设备中被广泛应用,例如在工业控制面板上实现信号传输。为了确保最佳性能,建议在装配时使用专用测试夹具进行验证,并根据具体应用需求选择合适的型号。例如,在高速连接需求的应用场合,推荐使用双排浮板式面板插座44133。

    5. 兼容性和支持


    该产品与其他Molex品牌的同类产品具有良好的兼容性。厂商提供了全面的技术支持和售后服务,以确保客户能够顺利使用该系统。在遇到技术问题时,可以通过官方技术支持渠道获得帮助。

    6. 常见问题与解决方案


    - 问题: 连接器接触不良。
    - 解决方法: 检查连接器是否正确安装并清洁所有接触点。
    - 问题: 插入力过大。
    - 解决方法: 确认导线规格是否符合规定,检查是否有机械干涉。

    7. 总结和推荐


    Micro-Fit (3.0) BMI Floating Connector System 在电气性能、机械稳定性和环境适应性方面表现出色,特别适合需要高可靠性的工业应用。总体而言,该产品在性价比和技术性能之间取得了很好的平衡,强烈推荐使用。

452801801参数

参数
触头镀层厚度 - 配接 5.08μm
类型 Header,Push-Pull
间距-配接 3mm
排数 2
颜色 黑色
额定电流 8.5A
针脚数 18pin
防护等级 -
触头镀层 - 配接
长*宽*高 34mm(长度)*11.9mm(高度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

452801801厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

452801801数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 452801801 452801801数据手册

452801801封装设计

查看详情并下载
Symbol
Footprint
3D Model
