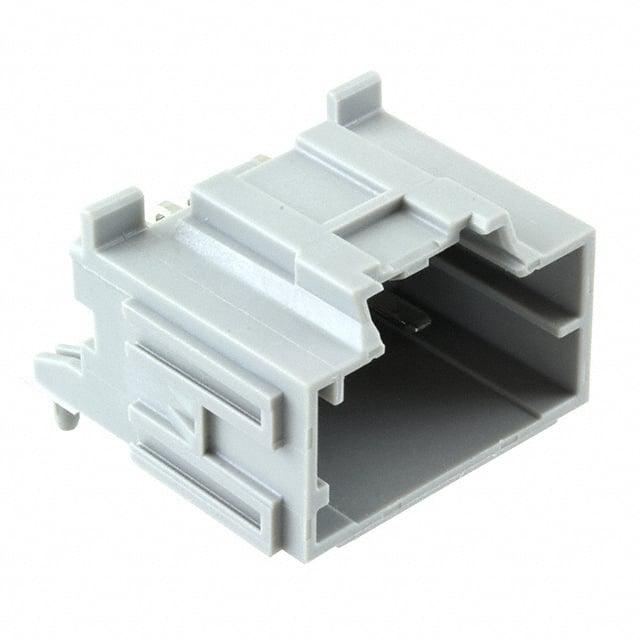

346960101

厂牌: MOLEX
产品描述: Molex 汽车连接器公插, Stac64系列, 10路, 2行, 30A, 通孔安装安装
供应商型号: Q-346960101
供应商: 期货订购
标准整包数: 24000
MOLEX 矩形连接器 - 针座 - 公插针 346960101

346960101概述

    Power Stac Right Angle Header Assembly 技术手册

    1. 产品简介


    Power Stac Right Angle Header Assembly 是一种用于电路板连接的重要电子元器件。它具备4个2.8mm针脚和6个1.5mm针脚,主要用于电源和信号传输的高密度连接。其主要功能在于提供稳定可靠的电气连接,确保电子设备在各种环境下的正常运行。广泛应用于消费电子、工业自动化、汽车电子、通信设备等多个领域。

    2. 技术参数


    - 针脚配置:4个2.8mm针脚 + 6个1.5mm针脚
    - 材质:针脚基材为C19400铜合金,镀层类型按需定制
    - 公差:角度公差±3.0°
    - 接触区域:推荐PCB布局,确保焊点检查和迹线路由的足够空间
    - 插孔尺寸:压接φ2.60mm / 直插φ3.05mm
    - 包装:管装、托盘装、替代托盘装
    - 材料号:34696-9100 至 34696-9105

    3. 产品特点和优势


    Power Stac Right Angle Header Assembly 的特点如下:
    - 多针脚设计:提供多种针脚配置,适用于不同的连接需求
    - 高可靠性:满足USCAR-2 Rev 4针保持力要求及SMES-152可焊性标准
    - 多样化的安装方式:提供面板安装和贴片安装两种选择,便于集成到不同类型的电路板中
    - 兼容性:与特定的SD-31372-900系列产品匹配,确保系统的一致性和兼容性
    - 高品质材料:采用SPS 30% GF树脂和C19400铜合金,提高整体耐用性和电气性能

    4. 应用案例和使用建议


    Power Stac Right Angle Header Assembly 广泛应用于消费电子产品中,例如智能手表、智能手机和平板电脑。使用建议如下:
    - 精确布局:在PCB设计时确保足够的间距,以适应焊点检查和迹线路由。
    - 防误配设计:通过合理的公差设置,防止在组装过程中出现误配。
    - 兼容性测试:使用前应验证与相关产品的兼容性,确保系统的稳定性。

    5. 兼容性和支持


    Power Stac Right Angle Header Assembly 与多种电气设备兼容,尤其是与SD-31372-900系列的产品匹配。制造商提供了详尽的文档支持和售后维护服务,确保客户在使用过程中的顺利体验。

    6. 常见问题与解决方案


    1. 问题:针脚焊接不良
    - 解决方法:确保焊接温度和时间符合规范,适当使用助焊剂。
    2. 问题:针脚腐蚀
    - 解决方法:定期清洁针脚,避免长期暴露于潮湿环境中。
    3. 问题:连接不稳定
    - 解决方法:重新检查PCB布局和布线设计,确保符合推荐标准。

    7. 总结和推荐


    Power Stac Right Angle Header Assembly 具备多种优势,如多功能针脚设计、可靠性和兼容性。在多种应用环境中表现出色,尤其是在高密度连接和多样化安装方式方面。推荐在需要稳定、可靠电气连接的应用中使用。

346960101参数

参数
排数 2
触头镀层厚度 - 配接 -
额定电流 30A
间距-配接 6.3mm
颜色 灰色
触头镀层 - 配接
防护等级 -
针脚数 10pin
类型 Header,Latch Holder
长*宽*高 34.04mm*34.04mm*22.05mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘,袋装
