0022289041

厂牌: MOLEX
产品描述: 4pin 2.54mm 1 Breakaway,Header,Push-Pull 4A 2.54μm 锡 黑色 通孔安装 10.16mm(长度)*12.63mm(高度)
供应商型号: 0022289041-ND
供应商: Digi-Key
标准整包数: 24000

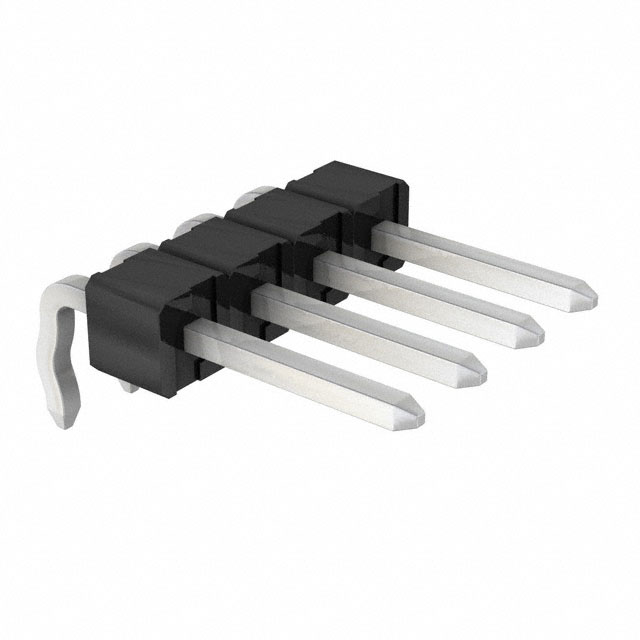

MOLEX 矩形连接器 - 针座 - 公插针 0022289041

0022289041概述


    产品简介


    KK 254 Solid Header

    产品简介


    产品类型:PCB Headers 和 Receptacles
    主要功能:用于信号和线板连接
    应用领域:适用于各类信号传输,特别是在线板到板的连接中

    技术参数


    - 电路数:最大14个电路
    - 额定电流:每接触点最大4.0A
    - 额定电压:最大500V
    - 材质:接触部分镀锡(Sn);金属部分为黄铜;树脂部分为尼龙
    - 材料厚度:建议PCB厚度1.60mm
    - 耐久性:最大可循环插拔次数25次
    - 温度范围:具体操作温度范围请参考产品规格书
    - 接口方式:通过孔式连接
    - 锁紧机制:具备摩擦锁和极性锁定功能
    - 阻燃等级:UL94V-0
    - 防水防尘:部分屏蔽
    - 环保标准:符合RoHS标准,低卤素

    产品特点和优势


    1. 高可靠性:通过镀锡处理,确保长久的使用寿命和稳定性。
    2. 极高的耐久性:最大25次的循环插拔能力,保证长时间使用。
    3. 安全性:UL94V-0阻燃等级,有效保障安全性。
    4. 环保:符合RoHS和低卤素标准,适合绿色生产。
    5. 易用性:具备摩擦锁和极性锁定功能,方便组装和拆卸。

    应用案例和使用建议


    - 应用案例:在汽车电子、工业控制、消费电子等领域广泛应用。
    - 使用建议:在安装过程中,注意确保PCB厚度符合推荐要求,并正确插入连接器以避免损坏。
    - 优化方案:如需提升信号传输速度,建议增加屏蔽层,以减少干扰。

    兼容性和支持


    - 兼容性:该产品与KK 254系列其他组件兼容,如单排压接壳体(2695)、PCB连接器(4455)和接收壳体(7880)。
    - 支持服务:提供详细的规格书和安装指南,同时厂家提供技术支持和维护服务。

    常见问题与解决方案


    - Q: 插拔时容易损坏怎么办?
    - A: 检查是否按压到位,使用正确的工具辅助插拔。
    - Q: 如何判断产品是否已经失效?
    - A: 使用万用表测量接触电阻,若电阻值过高则表示失效。
    - Q: 产品如何清洁?
    - A: 使用压缩空气吹去灰尘或用无水酒精棉轻轻擦拭。

    总结和推荐


    综上所述,KK 254 Solid Header 是一款高可靠性的PCB连接器,具有广泛的适用性和优越的性能。无论是信号传输还是线板连接,它都能提供卓越的性能表现。同时,它还具备良好的环保特性和安全性,非常适合作为电子设备的核心部件。建议在进行电路设计时优先考虑这款产品,以确保系统的稳定性和高效性。

0022289041参数

参数
针脚数 4pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
触头镀层 - 配接
额定电流 4A
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 2.54μm
防护等级 -
长*宽*高 10.16mm(长度)*12.63mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

0022289041厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0022289041数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0022289041 0022289041数据手册

0022289041封装设计

查看详情并下载
Symbol
Footprint
