53398-1390

厂牌: MOLEX
产品描述: 13pin 1.25mm 1 Detent Lock,Header 1A 锡铅 自然色 贴片安装 21.4mm(长度)*3.7mm(宽度)
供应商型号: CSJ-ST31365211
供应商: 海外现货
标准整包数: 1

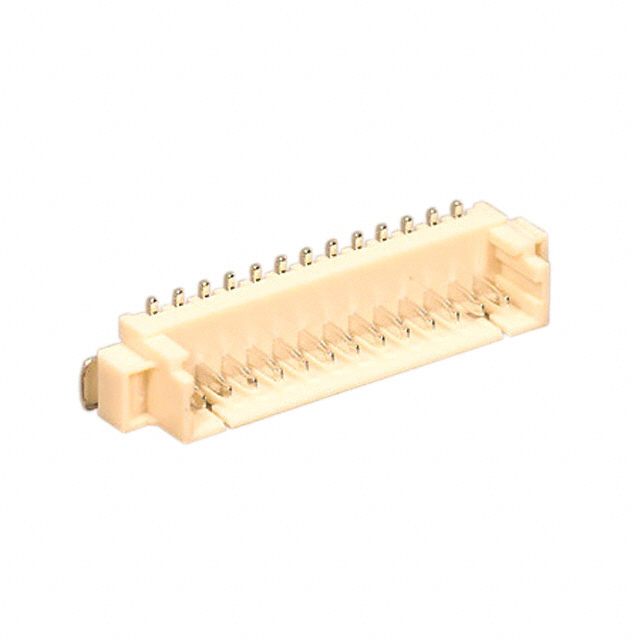

MOLEX 矩形连接器 - 针座 - 公插针 53398-1390

53398-1390概述

    MX01 A-121 电子元器件技术手册解析

    产品简介


    MX01 A-121 是一款线对板连接器,具有 0.40 mm 到 1.60 mm 的间距(0.016 英寸到 0.063 英寸),适用于多种电路连接需求。它支持从 2 个电路到 15 个电路的扩展,适合广泛应用,例如通信设备、工业自动化、消费电子产品等领域。

    技术参数


    - 间距:1.25 mm(0.049 英寸)
    - 类型:垂直型表面贴装连接器
    - 电压:125 V
    - 电流:1.0 A
    - 最小接触电阻:20 mΩ
    - 介电强度:250 V AC/1 分钟
    - 绝缘电阻:100 MΩ
    - 工作温度范围:-40°C 至 +85°C
    - 材质:外壳为玻璃填充的 4/6 尼龙,UL 94V-0 等级;接触件为磷青铜,镀锡/铅
    - 焊片:磷青铜,镀锡/铅

    产品特点和优势


    - 多种电路选择:支持 2 至 15 个电路,满足不同需求。
    - 安全可靠:通过锁窗设计确保牢固连接,金属焊片提供焊接点加固和应力释放。
    - 高性能材料:采用高质量材料确保耐用性和长期稳定性。
    - 宽泛的工作温度范围:适应极端环境下的应用。

    应用案例和使用建议


    - 通信设备:用于模块间的连接,如路由器、交换机等。
    - 工业自动化:控制系统的内部布线,确保信号传输稳定。
    - 消费电子产品:智能手机、平板电脑等内部组件连接,保证可靠性和紧凑设计。
    使用建议:
    - 在组装时,确保焊片与 PCB 平行,避免错位导致连接不良。
    - 在高震动环境中,考虑增加额外的固定措施以防止松动。
    - 定期检查连接状态,确保长时间使用后的稳定性。

    兼容性和支持


    - 兼容性:与 51021 系列配套使用。
    - 支持服务:供应商提供详细的技术文档和支持,确保用户可以顺利进行安装和调试。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决办法:检查接触面是否有污垢或氧化,必要时重新清洁或更换。
    - 问题:连接不稳定
    - 解决办法:确认锁窗是否完全闭合,焊片是否正确焊接。

    总结和推荐


    MX01 A-121 连接器凭借其多电路选择、可靠的锁窗设计和高性能材料,在众多应用场合中表现出色。它不仅提供了稳定的电气性能,还具备宽泛的工作温度范围,是通信、工业和消费电子领域的理想选择。推荐在需要高度可靠连接的应用中优先考虑使用此款产品。

53398-1390参数

参数
针脚数 13pin
间距-配接 1.25mm
排数 1
排距 -
防护等级 -
触头镀层厚度 - 配接 -
额定电流 1A
颜色 自然色
触头镀层 - 配接 锡铅
类型 Detent Lock,Header
长*宽*高 21.4mm(长度)*3.7mm(宽度)
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 停产
包装方式 卷带包装

53398-1390厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

53398-1390数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 53398-1390 53398-1390数据手册

53398-1390封装设计

查看详情并下载
Symbol
Footprint
3D Model
