22284035

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 3pin 4A 380nm 金 黑色 通孔安装 7.62mm(长度)*2.49mm(高度)
供应商型号: Q-22284035
供应商: 期货订购
标准整包数: 30000

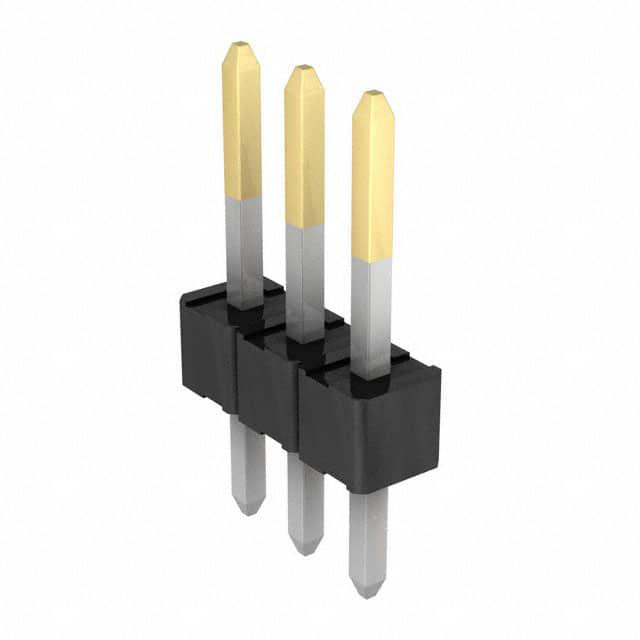

MOLEX 矩形连接器 - 针座 - 公插针 22284035

22284035概述


    产品简介


    本文将介绍一种多功能且广泛应用的电子元器件——扁平垂直插拔式100针连接器(Flat Vertical Breakaway 100-pin Header Assembly)。这类连接器广泛应用于通信设备、计算机系统、汽车电子以及工业控制等领域,因其高可靠性和良好的互连性能而备受青睐。本手册主要涵盖这种连接器的技术规格、使用注意事项及应用场景。

    技术参数


    - 材料:玻璃填充尼龙(Glass Filled Nylon)
    - 颜色:黑色(Black)
    - 阻燃等级:UL 94V-0
    - 针脚镀层选项:
    - 镍和锡覆层(Nickel and Tin Overcoat):整体镀层最小厚度为0.00254mm/0.000100英寸过锡,0.00127mm/0.000050英寸过镍
    - 镀金点:最小厚度为0.00038mm/0.000015英寸,整体镀层最小厚度为0.00254mm/0.000100英寸过锡,0.00127mm/0.000050英寸过镍
    - 另外,提供选配镀金和镀锡两种组合
    - 包装:散装(Bulk),包装号PK-40873-0041
    - 焊接性:符合SMES-152标准
    - 组装和加工说明:可选的针脚弯曲(Kink Pin)选项不适用于双电路部分,孔径可能需要调整
    - 推力要求:针脚推出力不小于3磅
    - 公差:一般公差未特别指定的情况下,采用4位精度
    - 长度:针脚总长(L):11.56mm,接合长度(M):6.09mm
    - 安装尾部长度:针尾长度(P):3.18mm
    - 适用电路数:2至36个电路

    产品特点和优势


    这款扁平垂直插拔式100针连接器具有以下几个显著特点:
    1. 高可靠性:使用高品质的玻璃填充尼龙材料,并通过UL 94V-0防火测试,确保了产品的安全性和耐用性。
    2. 多样化的针脚镀层选择:支持多种针脚镀层方案,以适应不同应用场合的需求。
    3. 优秀的焊接性能:按照SMES-152标准进行测试,确保焊接性能优良。
    4. 灵活的包装方式:采用散装包装,便于大批量生产和使用。
    5. 高推力要求:针脚推出力不少于3磅,确保连接器的稳固性和长期可靠性。

    应用案例和使用建议


    这种连接器广泛应用于通信设备、计算机系统、汽车电子以及工业控制等领域。在实际使用中,应当注意:
    - 匹配合适的针脚弯曲:若选择带有针脚弯曲的版本,需根据具体电路数目调整相应的孔径尺寸。
    - 避免不必要的机械损伤:在插入和拔出过程中要小心操作,避免损坏针脚或引脚。
    - 焊接和组装:遵循相关行业标准,如SMES-152标准,以确保焊接和组装过程的顺利进行。

    兼容性和支持


    这种连接器适用于多种电子设备和电路板,具有较高的兼容性。此外,制造商提供了详细的技术文档和支持服务,以帮助用户更好地了解产品特性和使用方法。具体的使用指南和技术支持信息可以在手册附录或官方网站上找到。

    常见问题与解决方案


    - 问题:在焊接过程中,针脚出现变形。
    - 解决方案:确保焊锡温度和时间适当控制,避免过度加热导致针脚变形。同时,应使用正确规格的焊锡丝,避免过大或过小的热应力影响针脚形状。
    - 问题:无法正确插入电路板上的孔。
    - 解决方案:确认电路板上的孔径与针脚大小匹配,必要时可以调整孔径或使用适当的工具辅助插入。
    - 问题:连接器在使用过程中出现松动现象。
    - 解决方案:检查是否安装到位,并确认针脚的焊接质量。若仍存在问题,建议检查电路板设计是否合理,或考虑更换高质量的固定夹具以提高稳定性。

    总结和推荐


    综合来看,这款扁平垂直插拔式100针连接器以其高性能、可靠性和广泛的适用范围成为电子设备中的理想选择。针对不同需求的用户,该连接器提供了多样化的针脚镀层选择和优异的焊接性能,充分满足了各种应用环境的要求。我们强烈推荐该产品用于各类通信设备、计算机系统、汽车电子以及工业控制系统中。如果您正在寻找一款可靠且高效的连接器,那么这款产品将是您的理想选择。

22284035参数

参数
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 380nm
排数 1
触头镀层 - 配接
类型 Breakaway,Header,Push-Pull
间距-配接 2.54mm
额定电流 4A
针脚数 3pin
长*宽*高 7.62mm(长度)*2.49mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,袋装

22284035厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22284035数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22284035 22284035数据手册

22284035封装设计

查看详情并下载
Symbol
Footprint
3D Model
