首页  >  产品百科  >  5019400403

5019400403

厂牌: MOLEX
产品描述: Header,Locking Ramp 1mm 1 4pin 1.5A 99nm 金 贴片安装 6.24mm(长度)*5.05mm(高度)
供应商型号: WM26795TR-ND
供应商: Digi-Key
标准整包数: 1

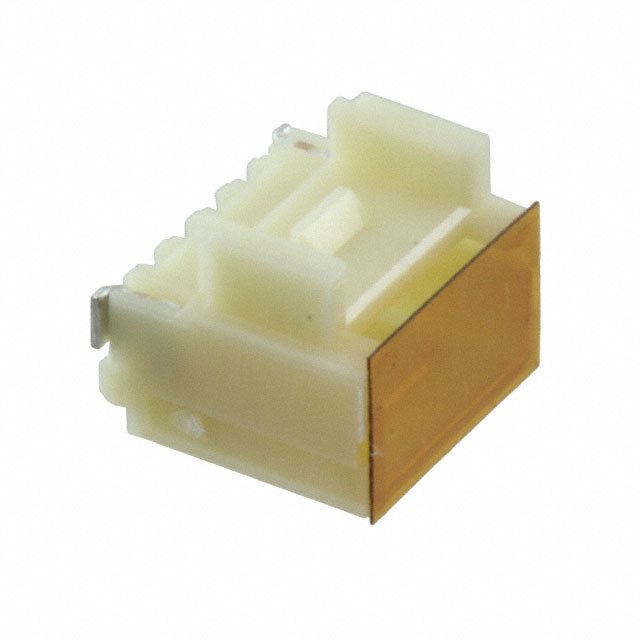

MOLEX 矩形连接器 - 针座 - 公插针 5019400403

5019400403概述

    # 产品技术手册:1.00mm Pitch Pico-Clasp PCB Header

    1. 产品简介


    基本介绍
    1.00mm Pitch Pico-Clasp PCB Header 是一款高性能的板对板连接器,专为信号传输和线缆到板的连接设计。其紧凑的1.00mm间距和高耐用性使其适用于多种电子设备和工业应用。产品采用垂直安装方式,表面贴装技术(SMT)便于自动化生产,同时具备卓越的电学和机械性能。
    主要功能
    - 高速信号传输能力,适合高速数据通信需求。
    - 外部正向锁定设计,确保连接稳定性。
    - 金镀层处理(0.10µm),提供优异的导电性和耐腐蚀性。
    - 支持高达30次插拔循环,满足长期稳定使用要求。
    应用领域
    - 消费电子设备(如智能手机和平板电脑)
    - 工业控制与自动化系统
    - 医疗设备
    - 网络通讯设备

    2. 技术参数


    | 参数类别 | 具体值 |

    | 产品型号 | 5019400403 |
    | 类型 | PCB Header |
    | 间距 | 1.00mm |
    | 插拔次数上限 | 30次 |
    | 接触电流 | 最大1.5A |
    | 额定电压 | 100V AC (RMS)/DC |
    | 材料 | - 金属:磷青铜
    - 树脂:尼龙
    - 镀层:金 |
    | 极性方向 | 正向锁定 |
    | 温度范围 | -40°C 至 +105°C |

    3. 产品特点和优势


    特点
    - 高密度设计:1.00mm的微小间距适合空间受限的应用场合。
    - 耐用性优秀:通过30次插拔测试,确保长时间使用下的可靠连接。
    - 环保合规:符合RoHS、REACH等国际环保标准,支持无卤素要求。
    - 正向锁定功能:增强连接可靠性,防止意外脱落。
    优势
    - 在高速信号传输领域表现优异,特别适用于高频电路设计。
    - 紧凑的设计降低了整体系统的体积和重量。
    - 表面贴装技术简化了制造流程,提高了生产效率。

    4. 应用案例和使用建议


    应用案例
    - 消费电子产品:手机和平板电脑内部布线。
    - 工业自动化:工厂机器人控制器与驱动模块间的连接。
    - 医疗设备:内窥镜设备的数据传输。
    使用建议
    - 确保插拔过程中避免过度施力,以免损坏锁扣机构。
    - 安装时需注意对齐引脚位置,防止错位或损坏接触点。
    - 建议在高温环境下使用时,加强散热措施以延长产品寿命。

    5. 兼容性和支持


    兼容性
    该款Pico-Clasp PCB Header可与其他相同规格的连接器配合使用,确保良好的互换性和一致性。此外,它也适用于大多数主流SMT工艺,能够轻松集成到现有电路板设计中。
    厂商支持
    厂商提供详尽的技术文档和支持服务,包括CAD文件下载链接(如DXF格式)和详细的装配指南。如有任何技术问题,客户可通过官方渠道获取及时响应。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法正确插入插座 | 确认引脚与插座完全对齐,检查极性方向是否正确。 |
    | 长期使用后接触电阻增加 | 更换新的连接器以恢复最佳性能。 |
    | 连接处发热异常 | 减少电流负载或增加散热片以降低温度。 |

    7. 总结和推荐


    综合评估
    1.00mm Pitch Pico-Clasp PCB Header凭借其高密度设计、出色的耐用性和严格的环保标准,在行业中具有很强的竞争力。尤其适合对小型化和可靠性有极高要求的应用场景。
    推荐结论
    我们强烈推荐此款产品用于需要紧凑布局和高密度连接的应用场合。其优异的性能和广泛的兼容性使其成为各类电子设备的理想选择。无论是从功能性还是经济性角度来看,这款产品都值得信赖。

5019400403参数

参数
防护等级 -
触头镀层厚度 - 配接 99nm
类型 Header,Locking Ramp
额定电流 1.5A
排数 1
间距-配接 1mm
针脚数 4pin
颜色 -
触头镀层 - 配接
长*宽*高 6.24mm(长度)*5.05mm(高度)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

5019400403厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5019400403数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 5019400403 5019400403数据手册

5019400403封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1100+ $ 0.3443 ¥ 2.8816
2200+ $ 0.3279 ¥ 2.744
库存: 24200
起订量: 1100 增量: 1
交货地:
最小起订量为:1100
合计: ¥ 3169.76
