430450801

厂牌: MOLEX
产品描述: Molex 3.0mm间距8p双排排针 线对板连接器, Micro-Fit 3.0系列, 直角, 通孔安装
供应商型号: 430450801
供应商: 国内现货
标准整包数: 1

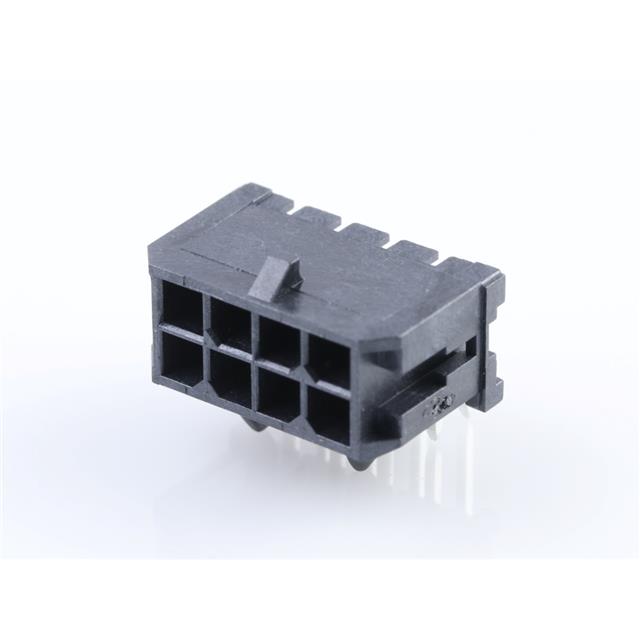

MOLEX 矩形连接器 - 针座 - 公插针 430450801

430450801概述

    Micro-Fit 3.0 Right-Angle Header 技术手册解析

    产品简介


    Micro-Fit 3.0 Right-Angle Header 是一种双排8电路连接器,适用于电源和线到板的应用。它采用3.00mm间距设计,具有独特的插针锁定机构,能确保可靠的电气连接。该连接器广泛应用于消费电子、工业自动化和汽车电子等领域。

    技术参数


    | 参数 | 值 |

    | 针数 | 8 |
    | 间距 | 3.00mm |
    | 最大电流 | 8.5A |
    | 工作温度范围 | -40°C 至 +125°C |
    | 极化 | 支持 |
    | 耐燃等级 | 94V-0 |
    | 材料 | 高温热塑塑料 |
    | 接触镀层材料 | 金 |
    | 终端镀层材料 | 锡 |

    产品特点和优势


    Micro-Fit 3.0 Right-Angle Header 拥有多项显著的技术特点和优势。其高电流承载能力和宽泛的工作温度范围使得它能够在极端条件下稳定工作。特别是,该连接器通过了GWIT(Glow Wire Ignition Temperature)测试,其值达到775°C,符合国际标准IEC 60695-2-13,使其具备卓越的阻燃性能。此外,通过采用金镀层和高温热塑塑料材质,保证了长期使用的可靠性和耐用性。这些特性使得Micro-Fit 3.0在众多应用场合中展现出卓越的性能和稳定性。

    应用案例和使用建议


    Micro-Fit 3.0 Right-Angle Header 主要应用于消费电子、工业自动化和汽车电子领域。例如,在电动汽车的电池管理系统中,它能够为多个传感器提供稳定的连接;在家庭自动化系统中,它可以用于电源管理模块,确保设备的正常供电。
    使用建议方面,建议客户在使用前进行详细评估,尤其是对极端环境条件下的适应性测试。同时,应遵循制造商提供的安装和操作指南,以确保最佳性能和最长使用寿命。针对特定应用需求,如果需要更高的性能指标,可以考虑联系制造商获取更多选项。

    兼容性和支持


    Micro-Fit 3.0 Right-Angle Header 具有广泛的兼容性,可与其他标准接口的电子元器件配合使用。厂商提供了详尽的技术支持文档,包括安装指南、使用手册和常见问题解答等,帮助用户更好地理解和使用该产品。此外,厂商还提供定制化服务,可以根据客户的特殊要求进行设计和生产。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方法:检查接头是否正确安装,确保金镀层未受损伤,必要时更换新的连接器。

    - 问题:连接不稳定
    - 解决方法:确认连接器的极化方向是否正确,调整插入力确保接触良好。检查焊点是否牢固,必要时重新焊接。

    总结和推荐


    综上所述,Micro-Fit 3.0 Right-Angle Header 具有出色的电气性能和环境适应能力,是各种复杂电子系统中理想的连接解决方案。其在高温环境下的优异表现和高可靠性使其成为许多应用场景的理想选择。强烈推荐使用该产品,特别是在需要高性能连接器的领域中。

430450801参数

参数
触头镀层厚度 - 配接 380nm
排数 2
类型 Header,Locking Ramp
针脚数 8pin
间距-配接 3mm
额定电流 8A
颜色 黑色
防护等级 -
触头镀层 - 配接
长*宽*高 16.15mm*8.763mm*12.24mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 盒装,托盘

430450801厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

430450801数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 430450801 430450801数据手册

430450801封装设计

查看详情并下载
Symbol
Footprint
3D Model
