22286220

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 1 22pin 4A 2.54μm 锡 黑色 通孔安装 55.88mm(长度)*10.41mm(高度)
供应商型号: Q-22286220
供应商: 期货订购
标准整包数: 3600

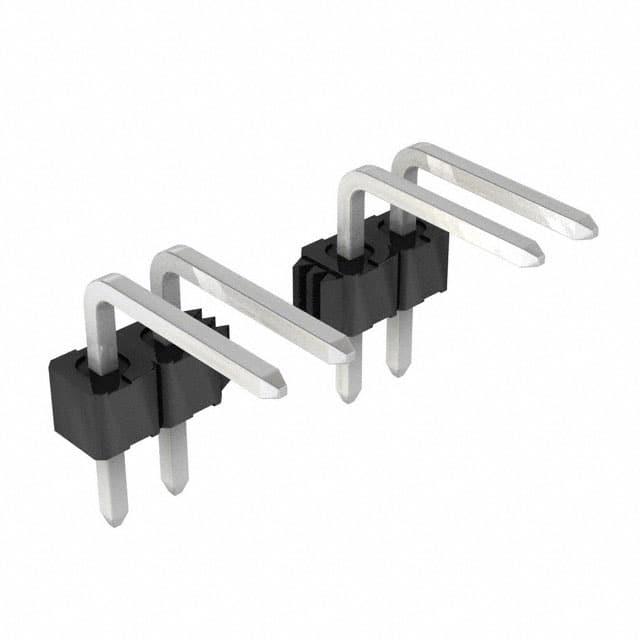

MOLEX 矩形连接器 - 针座 - 公插针 22286220

22286220概述

    电子元器件产品技术手册

    产品简介


    本产品是一款适用于中心线(间距)为2.54毫米(0.100英寸)的0.64毫米(0.025英寸)方形插针接头的系列连接器。这些连接器包括用于印刷电路板(PCB)的连接器和采用压接技术终止22至30号AWG导线的连接器。具体型号包括压接端子、压接外壳、PCB连接器和头座连接器。该系列产品广泛应用于汽车、工业自动化、通信设备等领域。

    技术参数


    - 电压:500伏交流电(或600伏直流电)
    - 电流:250-2.5安培(单电路)
    - 温度范围:-40°C至105°C(非操作状态下),-40°C至80°C(操作状态下)
    - 机械要求:
    - 插入力:4.9牛(最大)
    - 拔出力:0.56牛(最小)
    - 环境要求:
    - 冲击:50g半正弦波(18次冲击,±X、±Y、±Z轴)

    产品特点和优势


    1. 材料选择:终端可选用黄铜或磷青铜材料,以确保最高性能。终端材料决定了产品的整体性能和可靠性。
    2. 安全认证:产品已通过UL和CSA的安全认证,提供高可靠性和安全性。
    3. 机械耐用性:通过振动、冲击等测试,确保长期使用下的稳定性和耐用性。
    4. 环境适应性强:能在极端温度和湿度环境下保持稳定性能。

    应用案例和使用建议


    应用案例:这款连接器广泛应用于汽车、工业自动化和通信设备中,例如车内电子控制系统、工业机器人控制器和基站天线连接。
    使用建议:为了保证最佳的插入和拔出力,应使用符合规格的工具进行安装。对于多芯电缆,可以考虑分批次连接,以避免过度压力。

    兼容性和支持


    - 兼容性:该连接器适用于标准2.54毫米间距的PCB连接,与多种标准配件兼容。
    - 支持和服务:制造商提供详细的技术文档和客户支持,包括在线帮助、培训和技术咨询。

    常见问题与解决方案


    - Q: 如何提高连接器的耐用性?
    - A: 选择高质量的终端材料并定期进行环境和机械性能检测。
    - Q: 如何确保连接器的接触可靠性?
    - A: 使用合适的压接工具,按照制造商的规范进行安装和维护。

    总结和推荐


    这款连接器以其高性能、高可靠性以及广泛的适用性,在多个行业中表现出色。无论是在汽车电子、工业控制还是通信设备中,其优异的电气和机械性能都为其提供了强大的竞争优势。我们强烈推荐该产品给需要高可靠性的电子系统设计工程师。

22286220参数

参数
颜色 黑色
间距-配接 2.54mm
额定电流 4A
触头镀层 - 配接
针脚数 22pin
防护等级 -
触头镀层厚度 - 配接 2.54μm
排数 1
类型 Breakaway,Header,Push-Pull
长*宽*高 55.88mm(长度)*10.41mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 散装,卷带包装

22286220厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22286220数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 22286220 22286220数据手册

22286220封装设计

查看详情并下载
Symbol
Footprint
3D Model
