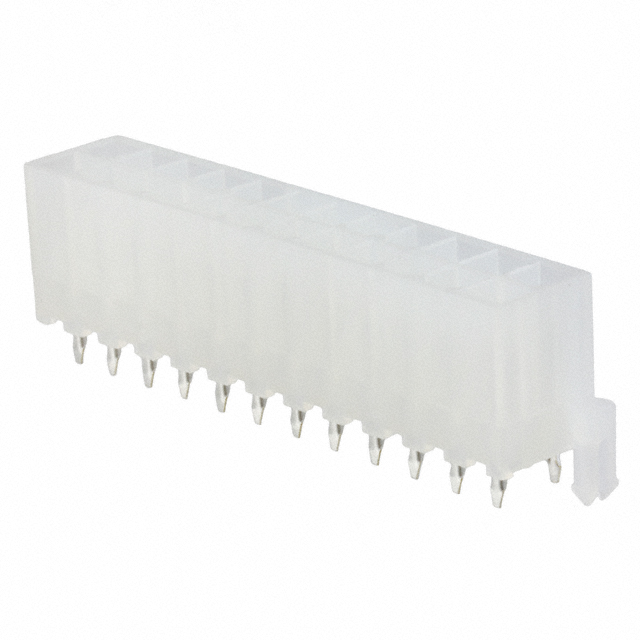

0442060007

厂牌: MOLEX
产品描述: Conn Power HDR 24 POS 4.2mm Solder ST Thru-Hole 24 Terminal 1 Port Mini-Fit Jr™ Tray
供应商型号: H-0442060007
供应商: 国内现货
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 0442060007

0442060007概述

    Mini-Fit Jr. Header, Dual Row 技术手册解析

    产品简介


    Mini-Fit Jr. Header, Dual Row 是一款用于 PCB 的电源连接器,具有双重行设计。其主要功能是实现电线到板端的可靠连接,广泛应用于各种电源系统中。这款连接器特别适合需要高电流和稳定连接的应用场合。

    技术参数


    - 电路数:24
    - 最大工作电压:600V
    - 最大电流:每条电路最大 13A(接合时)
    - 温度范围:-40°C 至 +105°C
    - 材料:接触部分镀锡,基座材料为尼龙,连接端子材料为黄铜
    - 锁止机制:提供锁定装置以确保安全连接
    - 锁定滑道:11.90mm
    - 插拔次数:最大 30 次
    - 引脚长度:3.30mm
    - 焊盘厚度:1.80mm
    - 耐火等级:94V-2
    - 引脚间距:4.20mm
    - 最小镀层厚度:0.889μm

    产品特点和优势


    - 高电流承载能力:每条电路最大可承载 13A 电流,适合大功率应用。
    - 稳定性高:采用双重行设计和锁定机构,提高可靠性。
    - 适用温度广:可在 -40°C 至 +105°C 范围内正常工作。
    - 环保合规:符合欧盟 RoHS、REACH 等多项环保标准。
    - 高耐用性:最大可进行 30 次插拔,适合频繁使用场景。

    应用案例和使用建议


    Mini-Fit Jr. Header, Dual Row 主要应用于工业控制、汽车电子、通信设备等领域。例如,在汽车电子系统中,可以作为电池管理系统的一部分,连接电池组与控制模块。
    使用建议:
    1. 在高电流应用中,建议配合 Molex 45750 Mini-Fit Plus HCS Crimp Terminal 进行接线,以获得最佳效果。
    2. 在极端环境下使用时,注意选择合适的工作温度范围,确保连接器的正常工作。
    3. 由于具有较高的插拔次数,适用于频繁插拔的应用场合,但不建议在超过其额定值的环境中使用。

    兼容性和支持


    - 兼容性:此款连接器可以与 Mini-Fit Jr. Receptacle Housings 5557 配套使用,确保良好的连接性能。
    - 技术支持:Molex 提供详尽的技术文档和客户支持,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:如何确认连接器的插拔次数?
    解决方案:参考技术手册中的说明,插拔次数最多可达 30 次,建议在每次插拔后检查连接器的状态。
    - 问题:如何确保连接器在高温环境下正常工作?
    解决方案:遵循手册中规定的温度范围,避免在超出限制的环境中使用。

    总结和推荐


    综上所述,Mini-Fit Jr. Header, Dual Row 在高电流承载能力和稳定性方面表现优异,适合在多种应用场景中使用。它符合多项环保标准,确保产品长期使用的可靠性和安全性。总体而言,该产品在工业和电子设备领域具有很高的市场竞争力,强烈推荐使用。
    如果您正在寻找一种能够可靠承载大电流并具有高稳定性的连接器,Mini-Fit Jr. Header, Dual Row 是您的理想选择。

0442060007参数

参数
针脚数 24pin
间距-配接 4.2mm
排数 2
排距 4.2mm
触头镀层厚度 - 配接 900nm
颜色 -
额定电流 13A
类型 Header,Locking Ramp
触头镀层 - 配接
防护等级 -
长*宽*高 51.562mm(长度)*9.652mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
