874371243

厂牌: MOLEX
产品描述: CONNECTOR, HEADER, 12POS, 1ROW, 1.5MM
供应商型号: Q-874371243
供应商: 期货订购
标准整包数: 4000

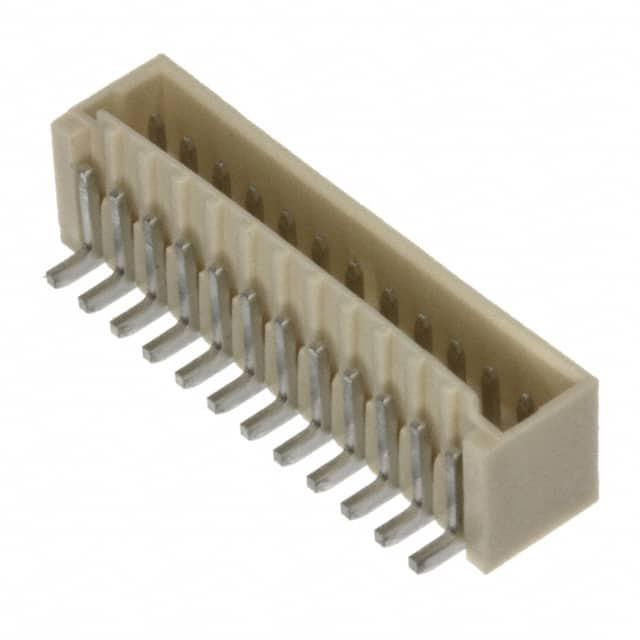

MOLEX 矩形连接器 - 针座 - 公插针 874371243

874371243概述


    产品简介


    本文将介绍一种名为Pico-Spox 1.5 W/B连接器垂直插头组装件(SMT锡镀层版本)。这种连接器主要用于实现电路之间的高效和可靠的电连接。产品型号为87437系列,适用于多种应用场景,例如工业自动化、通信设备和消费电子产品。

    技术参数


    - 尺寸规格:A、B、C、D分别为不同的电路尺寸(如1.5、4.45、5.75、5.5),这些尺寸适用于不同的应用场景。
    - 间距:标准间距为2.75 mm,确保稳定可靠的接触。
    - 材质:主体材料为尼龙,具有UL94-V0防火等级,颜色可选自然色(浅米色)或黑色。
    - 终端材料:黄铜材质,表面经过镍和锡的双重电镀处理,提供良好的导电性和耐腐蚀性。
    - 终端镀层:镍层厚度至少1.27微米,无光泽锡层厚度至少2.54微米。
    - 吸盘区域:特别设计的吸盘区域用于方便自动拾放机的拾取操作。
    - 电路数量:可提供从1到15个电路的不同配置。

    产品特点和优势


    Pico-Spox 1.5 W/B连接器的优势体现在多个方面:
    - 可靠连接:独特的结构设计保证了极高的接触可靠性。
    - 易于安装:符合EIA-481标准的包装方式,便于自动拾放机进行高精度安装。
    - 环保材料:采用尼龙材质并符合UL94-V0防火标准,确保长期使用安全可靠。
    - 多用途:适用于各种电子设备的连接需求,且可以通过不同的颜色配置来区分不同用途。

    应用案例和使用建议


    该产品广泛应用于各类电子设备中,如工业控制设备、网络设备、消费电子产品等。建议在具体应用时,根据实际需求选择合适电路数目的型号。此外,考虑到自动拾放机的操作,需要注意保持足够的间距以确保稳定的拾取过程。

    兼容性和支持


    - 兼容性:此连接器与87439系列插座和87421系列压接端子兼容,形成完整连接系统。
    - 厂商支持:制造商提供详尽的技术文档和售后服务,确保客户能顺利使用和维护产品。

    常见问题与解决方案


    - Q:如何正确安装连接器?
    - A: 严格按照制造商提供的安装指南进行操作,并确保使用正确的工具进行装配。

    - Q:产品是否容易损坏?
    - A: 由于采用了高质量的材料和精密的设计,正常使用条件下产品具有较长的使用寿命。但使用过程中需注意避免过度弯曲或碰撞导致损坏。

    总结和推荐


    总体来看,Pico-Spox 1.5 W/B连接器以其优良的品质和多样化的应用潜力,成为市场上一个非常值得信赖的选择。无论是对于专业工程师还是普通用户而言,这都是一个性能优异且使用便捷的产品。强烈推荐在相关应用中考虑选用该系列产品。

874371243参数

参数
触头镀层厚度 - 配接 2.54μm
排数 1
防护等级 -
针脚数 12pin
触头镀层 - 配接
间距-配接 1.5mm
颜色 米黄色
类型 Header,Push-Pull
额定电流 2.5A
长*宽*高 19.3mm*4.445mm*4.45mm
安装方式 贴片安装
应用等级 医疗级,通用级
零件状态 在售
包装方式 卷带包装

874371243厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

874371243数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 874371243 874371243数据手册

874371243封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 2.1784
8000+ ¥ 2.0912
12000+ ¥ 2.0912
库存: 4000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 8713.6
