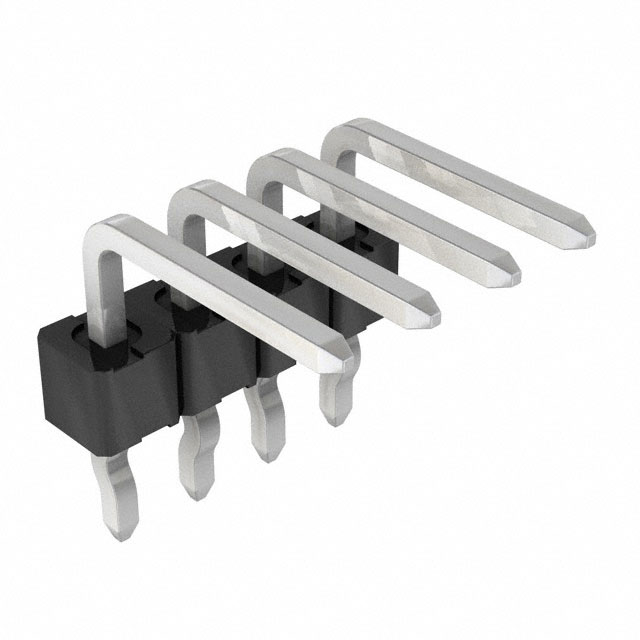

0022287041

厂牌: MOLEX
产品描述: 4pin 2.54mm 1 Breakaway,Header,Push-Pull 4A 2.54μm 锡 黑色 通孔安装 10.16mm(长度)*11.53mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 公插针 0022287041

0022287041概述

    KK 254 Solid Header 技术手册解析

    产品简介


    产品类型:KK 254 Solid Header 是一款用于信号传输的直角式焊锡尾座,具有摩擦锁结构,包含14个电路通道,并采用锡(Sn)镀层。
    主要功能:该产品主要用于线对板连接,适用于需要高可靠性信号传输的应用场景。KK 254系列是Molex公司推出的一种通用型PCB连接器系统。
    应用领域:该产品广泛应用于消费电子、工业自动化、通信设备以及医疗设备等领域。

    技术参数


    - 产品编号:22053141
    - 最大电流:4.0A
    - 最大电压:500V
    - 电路数量:14个(已加载)
    - 工作温度范围:见产品规范文件
    - 引脚间距:2.54mm
    - 焊锡尾座长度:3.58mm
    - 板厚推荐值:1.60mm
    - 镀层厚度:至少5.080µm
    - 绝缘等级:UL E29179认证
    - 阻燃等级:94V-0
    - 材料:树脂为尼龙;金属为黄铜;电镀为锡
    - 重量:1.868克

    产品特点和优势


    1. 高可靠性:通过摩擦锁设计,确保插拔时的稳定性。
    2. 兼容性强:多种配套接头选择,可与2695单行压接壳体及7880插座壳体配套使用。
    3. 安全认证:UL认证,确保产品的安全性。
    4. 环保材料:采用低卤素材料,符合RoHS和REACH标准。
    5. 耐高温:最高耐温可达235℃,适用于多种焊接工艺。

    应用案例和使用建议


    - 消费电子产品:适用于手机、平板电脑等便携设备的内部连接。
    - 工业自动化设备:用于PLC控制器和传感器之间的连接。
    - 通信设备:应用于路由器、交换机等网络设备。
    - 医疗设备:适用于心电图机等医疗设备内部的信号传输。
    使用建议:
    1. 在使用前,仔细检查电路布局是否匹配,避免过度弯曲导致损坏。
    2. 确保焊接温度控制在235℃以下,防止过热导致材料损坏。
    3. 定期进行清洁和维护,以确保长期稳定的工作性能。

    兼容性和支持


    - 兼容性:KK 254 Solid Header 与Molex公司的其他产品如2695和7880型号配套使用。
    - 支持服务:Molex提供全面的技术支持和售后服务,包括产品安装指导和故障排查等。

    常见问题与解决方案


    - Q: 如何判断是否已经正确插入连接器?
    - A: 可以通过观察锁扣是否完全锁紧来判断。若听到“咔嚓”声则说明已经完全插入。
    - Q: 连接器在高湿度环境中是否可靠?
    - A: 该产品经过防水测试,能够在高湿度环境中保持稳定的信号传输。
    - Q: 为什么焊接后需要清洁焊点?
    - A: 清洁焊点可以去除多余的焊锡,提高焊接质量并延长产品的使用寿命。

    总结和推荐


    总体而言,KK 254 Solid Header是一款具有高性能、高可靠性的PCB连接器。它的独特功能和市场竞争力使其成为多种应用领域的理想选择。建议在选购时注意其应用场景,确保与其需求相匹配。
    综上所述,强烈推荐KK 254 Solid Header作为需要高可靠性和高性能信号传输的PCB连接器。

0022287041参数

参数
针脚数 4pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
颜色 黑色
防护等级 -
触头镀层厚度 - 配接 2.54μm
类型 Breakaway,Header,Push-Pull
额定电流 4A
长*宽*高 10.16mm(长度)*11.53mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装
