877583616

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2mm 2 36pin 2A 380nm 金 黑色 通孔安装 35.9mm(长度)*4mm(高度)
供应商型号: Q-877583616
供应商: 期货订购
标准整包数: 3600

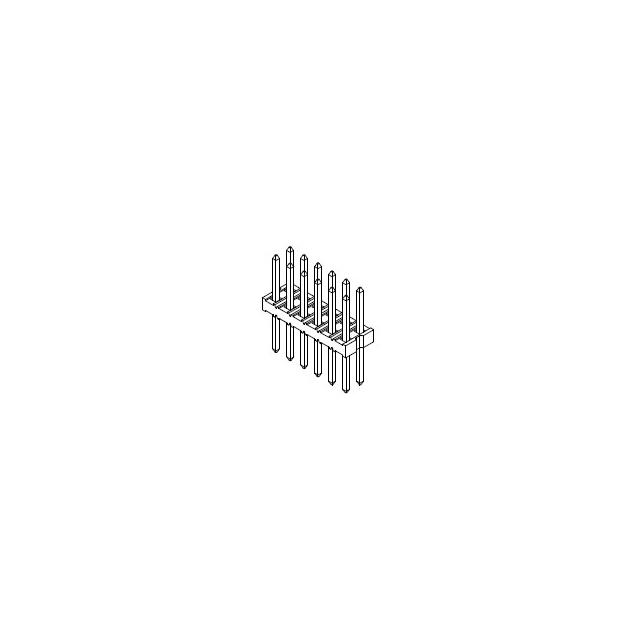

MOLEX 矩形连接器 - 针座 - 公插针 877583616

877583616概述

    # 2mm Dual Row Single Wafer, Vertical T/H HDR 技术手册

    产品简介


    这款2mm双排单腔垂直通孔连接器(2MM Dual Row Single Wafer, Vertical T/H HDR)是一款高性能的电子元器件,广泛应用于汽车电子、通信设备、工业自动化控制等领域。它的主要功能是提供可靠的电气连接,确保电路系统的正常运行。

    技术参数


    - 接触电阻:≤10 mΩ(典型值)
    - 绝缘电阻:≥100 MΩ(典型值)
    - 耐压强度:≥500 VAC
    - 工作温度范围:-40°C 至 +105°C
    - 插拔寿命:≥500 次
    - 材料:
    - 外壳:30% 玻璃纤维增强尼龙 46,阻燃等级 94V-0,颜色为黑色
    - 针脚:0.50mm 方形磷青铜 510
    - 镀层:
    - 金层厚度:0.38μm(最小值),仅接触区域
    - 锡层厚度:Tin in solder area, over nickel overall
    - 镍层厚度:标准镀镍层
    - 封装形式:
    - 盘装管(带帽)
    - 带状盘装(带帽)

    产品特点和优势


    - 高可靠性:采用高品质材料和先进的制造工艺,确保长期稳定运行。
    - 高防护等级:阻燃等级达到94V-0,满足各种严苛环境下的应用需求。
    - 优异的机械性能:通过严格的插拔寿命测试,保证长期使用后的连接可靠性。
    - 多种选择:提供多种不同的电路数(从6到50),满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于汽车电子、通信设备和工业自动化控制等领域。例如,在汽车电子系统中,它用于发动机控制系统、安全气囊系统等关键部位,确保系统的稳定运行。
    使用建议
    1. 正确的安装方向:确保连接器插入的方向正确,避免针脚弯曲。
    2. 防尘处理:在灰尘较多的环境中使用时,可以考虑添加防尘罩或使用专门的防尘连接器。
    3. 定期检查:在高振动或高温环境下,应定期检查连接器的状态,确保长期可靠连接。

    兼容性和支持


    该连接器符合RoHS环保标准,可与多种PCB板(推荐厚度为1.60±0.10mm)配合使用。Molex公司提供全面的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    问题1:插拔困难
    解决方法:检查插拔方向是否正确,确保没有灰尘或异物堵塞连接器。
    问题2:连接不稳定
    解决方法:检查连接器的接触面积是否有氧化或损坏,必要时更换新的连接器。
    问题3:接触电阻过高
    解决方法:检查连接器是否受到污染或损伤,清洁或更换连接器以恢复正常接触。

    总结和推荐


    综上所述,这款2mm双排单腔垂直通孔连接器凭借其卓越的性能和可靠性,非常适合用于要求较高的应用场合。我们强烈推荐此产品给需要高稳定性和长寿命连接解决方案的应用工程师和技术人员。如果您有任何疑问或需要进一步的技术支持,请联系Molex公司的技术支持团队。

877583616参数

参数
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 380nm
排数 2
间距-配接 2mm
颜色 黑色
触头镀层 - 配接
额定电流 2A
防护等级 -
针脚数 36pin
长*宽*高 35.9mm(长度)*4mm(高度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

877583616厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

877583616数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 877583616 877583616数据手册

877583616封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3600+ ¥ 7.1991
库存: 360000
起订量: 3600 增量: 3600
交货地:
最小起订量为:3600
合计: ¥ 25916.76
