436500219

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 2pin 8.5A 380nm 金 黑色 通孔安装 9.65mm*5.5626mm*5.57mm
供应商型号: FA-436500219
供应商: Avnet
标准整包数: 1

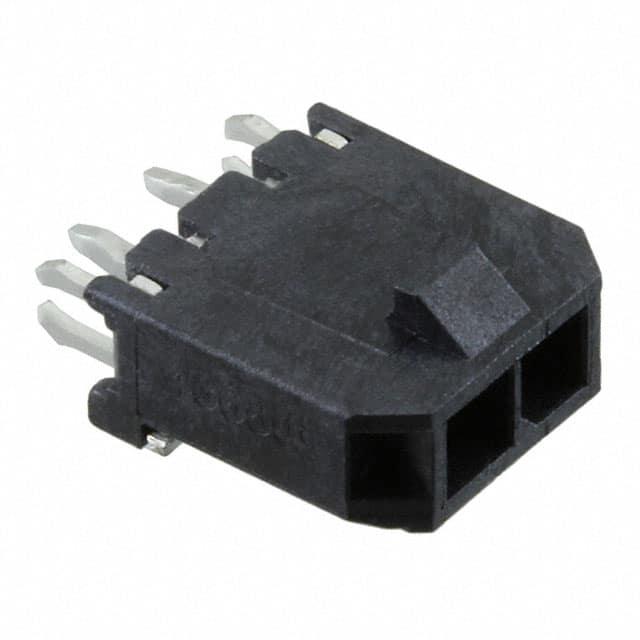

MOLEX 矩形连接器 - 针座 - 公插针 436500219

436500219概述

    Micro-Fit (3.0) Vertical Thru-Hole Connectors

    1. 产品简介


    Micro-Fit (3.0) 垂直通孔连接器是一种精密设计的产品,专为满足现代电子设备的小型化需求而开发。它主要应用于各种电子设备中的信号传输和电源连接。这些连接器具有紧凑的设计,能够实现高密度的电路板连接,广泛用于消费电子、工业控制、通信设备及汽车电子等领域。

    2. 技术参数


    以下是 Micro-Fit (3.0) 垂直通孔连接器的技术规格和技术参数:
    | 参数 | 规格 |

    | 连接器型号 | 43650 系列 |
    | 接触材料 | 镀镍磷青铜合金 |
    | 接触镀层 | 厚度:镀金 0.000060" (0.00152mm) 最小;镀锡 0.000100" (0.00254mm) 最小 |
    | 保持力 | 2.47 kgf 最小 |
    | 插拔寿命 | 50 次循环(标准) |
    | 绝缘材料 | 液晶聚合物 (LCP),玻璃纤维增强 |
    | 颜色 | 黑色 |
    | 电气特性 | 额定电流:2.0A;额定电压:50V |
    | 工作温度范围 | -40°C 至 +105°C |

    3. 产品特点和优势


    - 高可靠性:Micro-Fit (3.0) 垂直通孔连接器采用了高质量的镀镍磷青铜接触材料,具有出色的耐腐蚀性和耐磨性。
    - 紧凑设计:体积小巧,可实现高密度电路板连接,节省空间。
    - 易于安装:插针采用方形设计,便于插入并确保良好的接触。
    - 广泛的应用范围:适用于多种电子设备,如消费电子、工业自动化和通信设备等。
    - 兼容性强:可以与 Micro-Fit (3.0) 系列其他型号互换和配套使用。

    4. 应用案例和使用建议


    - 消费电子产品:Micro-Fit (3.0) 垂直通孔连接器在智能手机和平板电脑等消费电子设备中广泛使用,确保了稳定可靠的信号传输。
    - 工业自动化:在工业控制和自动化系统中,这些连接器保证了系统的可靠运行,同时满足了苛刻的工作环境要求。
    - 通信设备:在基站和路由器等通信设备中,这些连接器可以提供稳定的电力和数据传输路径。
    使用建议:
    - 在电路板设计时,确保焊盘尺寸符合标准,避免焊接不良。
    - 在组装过程中,尽量减少静电干扰,以免损坏连接器。
    - 使用适当的清洁工具进行定期维护,以保持连接器的良好状态。

    5. 兼容性和支持


    - 兼容性:Micro-Fit (3.0) 垂直通孔连接器与 Micro-Fit (3.0) 系列的其他组件高度兼容,适用于各类插头和插座组合。
    - 支持和服务:Molex 提供全面的技术支持,包括产品选型、样品申请和售后服务。如果遇到任何问题,可以联系 Molex 客服获取帮助。

    6. 常见问题与解决方案


    - 问题:插针出现弯曲或损坏
    - 解决办法:检查焊盘尺寸是否正确,重新定位并调整插针的位置。
    - 问题:连接器无法正常插拔
    - 解决办法:检查是否有异物阻塞连接器,清理后再试。
    - 问题:信号传输不稳定
    - 解决办法:检查插针和焊盘的接触情况,确认焊接质量。

    7. 总结和推荐


    Micro-Fit (3.0) 垂直通孔连接器凭借其紧凑的设计、可靠的性能和广泛的适用范围,在电子设备连接领域表现出色。其独特的接触材料和镀层设计,使其能够在严苛环境下长期稳定运行。推荐在需要高密度、小型化连接解决方案的场合中使用。

436500219参数

参数
触头镀层 - 配接
排数 1
针脚数 2pin
触头镀层厚度 - 配接 380nm
间距-配接 3mm
颜色 黑色
防护等级 -
额定电流 8.5A
类型 Header,Locking Ramp
长*宽*高 9.65mm*5.5626mm*5.57mm
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

436500219厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500219数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500219 436500219数据手册

436500219封装设计

查看详情并下载
Symbol
Footprint
3D Model
