705530002

厂牌: MOLEX
产品描述: Molex 2.54mm间距3p单排排针 线对板连接器, SL系列, 直角, 通孔安装
供应商型号: 14M-705530002
供应商: 云汉优选
标准整包数: 1

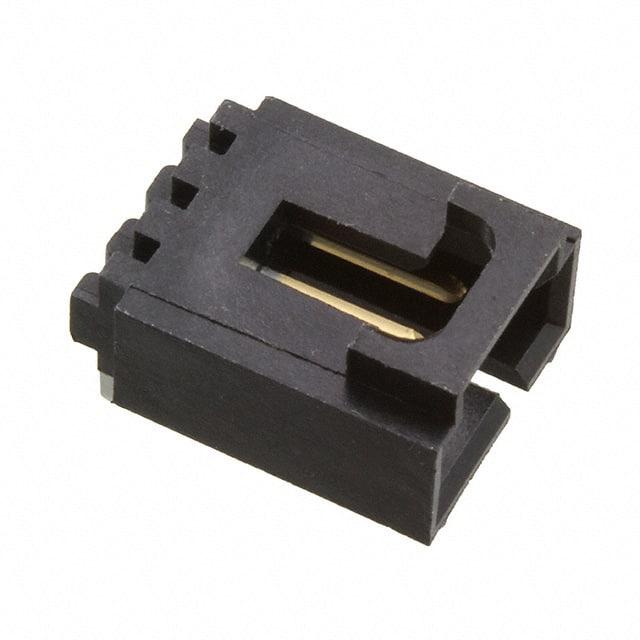

MOLEX 矩形连接器 - 针座 - 公插针 705530002

705530002概述


    产品简介


    本产品为Sales Ass'y, SL Right Angle HDR W/Latch(2.54)/0.100中心间距的销售组装件。该连接器具有右侧角度设计,并配备锁紧装置。适用于电路板间的信号传输,广泛应用于计算机、通信设备、工业控制及消费电子等领域。

    技术参数


    - 引脚材料: 磷青铜
    - 头部材料: 玻璃填充聚酯,UL 94V-0认证,颜色为黑色
    - 引脚表面处理:
    - 锡:3.81微米/150微英寸最小镀锡层覆盖整体
    - 金(15微克):0.38微米/15微英寸最小镀金层在接触区域
    - 金(30微克):0.76微米/30微英寸最小镀金层在接触区域
    - 额定电流: 暂无明确提及,需根据具体使用条件确定
    - 额定电压: 暂无明确提及,需根据具体使用条件确定
    - 工作温度范围: 暂无明确提及,需参考制造商的技术文档
    - 电气特性: 额定电流和电压取决于具体电路设计和使用条件
    - 安装方式: 右侧角度安装,带锁紧装置,无卡扣
    - 电路尺寸: 支持2至25个电路通道

    产品特点和优势


    该连接器采用了磷青铜作为引脚材料,并在其表面进行精密的镀锡和镀金处理,确保了优异的导电性能和机械强度。其玻璃填充聚酯头部材料不仅提高了耐热性,还具备良好的阻燃性(UL 94V-0认证)。这些独特的功能使其在高温、高湿度和其他恶劣环境下仍能稳定工作。此外,该连接器提供了多种表面处理选项,便于不同应用需求的选择。

    应用案例和使用建议


    该连接器适用于各种工业控制系统、计算机主板、通信设备等需要高可靠性的应用场景。例如,在计算机主板上用于连接CPU与主板之间的信号传输。在实际应用中,建议在安装时仔细参照推荐的PC板布局图,以确保连接器与电路板的最佳匹配。对于长时间处于高负载状态的应用场景,建议定期检查连接器的连接情况,确保长期稳定运行。

    兼容性和支持


    该连接器适用于Moxx公司的特定系列连接器,如70400和70430系列。详细信息可参见制造商的产品规格书PS-70541和PS-70400。标准包装为管式包装(见文档编号PK-70873-0015),也可以选择袋装(见文档编号PK-70873-0535),但并非所有电路尺寸都提供袋装选项。制造商提供了全面的技术支持和售后服务,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 连接器插拔时感觉不顺畅。
    - 解决方案: 检查是否有异物进入插针或插座内,清洁后重新尝试。
    2. 问题: 无法实现锁紧功能。
    - 解决方案: 检查锁紧装置是否正确安装并调整到合适位置。
    3. 问题: 表面处理出现异常。
    - 解决方案: 检查存储环境是否符合要求,避免接触腐蚀性物质,必要时联系技术支持。

    总结和推荐


    综上所述,该Sales Ass'y, SL Right Angle HDR W/Latch(2.54)/0.100中心间距的连接器凭借其优良的材质和表面处理工艺,在多种复杂环境中表现出色,特别适合对可靠性有较高要求的应用场景。我们强烈推荐使用此产品,以获得最佳的电气性能和长期稳定性。

705530002参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 3A
颜色 黑色
防护等级 -
触头镀层 - 配接
类型 Header,Latch Holder
触头镀层厚度 - 配接 380nm
长*宽*高 10.17mm*6.985mm*13.59mm
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 管装

705530002厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

705530002数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 705530002 705530002数据手册

705530002封装设计

查看详情并下载
Symbol
Footprint
3D Model
