428196224

厂牌: MOLEX
产品描述: Header,Locking Ramp 10mm 1 6pin 50A 2.54μm 银 黑色 通孔安装 63.82mm(长度)*14.1mm(高度)
供应商型号: Q-428196224
供应商: 期货订购
标准整包数: 720

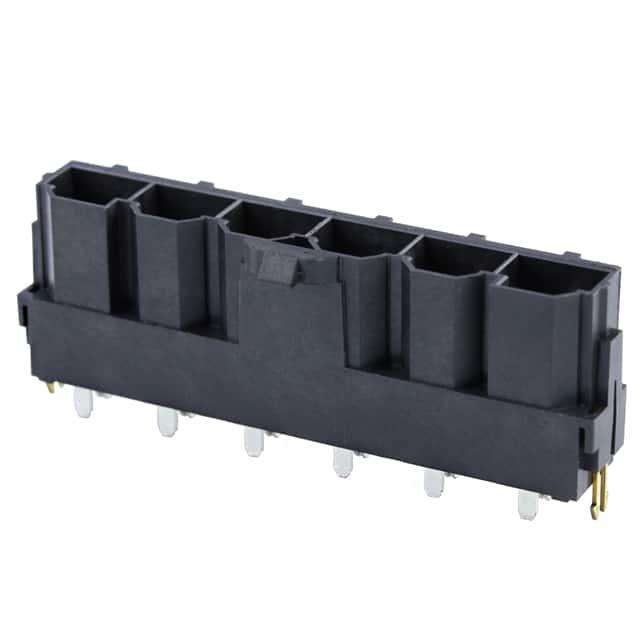

MOLEX 矩形连接器 - 针座 - 公插针 428196224

428196224概述

    电子元器件产品技术手册:MiniFit SR系列垂直端子组装件

    1. 产品简介


    MiniFit SR系列垂直端子组装件是Molectron公司设计和生产的高性能连接器产品。它主要用于电气系统中的电路连接,适用于各种工业控制、通信设备和自动化系统的电路板连接需求。该系列连接器具有多种电路尺寸选择(2到6),可以灵活应用于不同的应用场景。

    2. 技术参数


    MiniFit SR系列垂直端子组装件的主要技术规格如下:
    - 材质:外壳材料为玻璃纤维增强尼龙4/6(UL94V-0防火等级,颜色为黑色)。终端材料为合金151。
    - 电镀选项:
    - 选项2:0.000100英寸(0.00254毫米)厚度锡镀层,下有0.000050英寸(0.00127毫米)镍镀层。
    - 选项3:0.000030英寸(0.00076毫米)金接触区域,0.000100英寸(0.00254毫米)锡焊接尾,下有0.000050英寸(0.00127毫米)镍镀层。
    - 选项4:0.000100英寸(0.00254毫米)银接触区域,0.000100英寸(0.00254毫米)锡焊接尾,下有0.000050英寸(0.00127毫米)镍镀层。
    - 包装信息:遵循RoHS标准,部分产品可能含有铅锡合金。
    - 电气规格:满足UL 1950标准,适合600VAC和840VDC的应用环境。
    - 安装注意事项:不建议在电路带电状态下进行接插或拔出操作。

    3. 产品特点和优势


    MiniFit SR系列垂直端子组装件具备以下显著特点和优势:
    - 高可靠性:采用合金151材料的终端保证了长期稳定性和良好的导电性能。
    - 多样化选择:提供不同规格的电路尺寸,适用于各种应用场景。
    - 环保合规:所有产品均符合RoHS指令要求,且可选配不含铅锡的材料。
    - 耐用性强:独特的镀层结构增加了抗腐蚀能力和使用寿命。

    4. 应用案例和使用建议


    - 工业控制系统:用于电机控制、传感器信号传输等场合。
    - 通信设备:广泛应用于路由器、交换机等通信设备内部的电路板连接。
    - 自动化设备:适用于工业自动化设备中各模块间的连接。
    使用建议:对于涉及振动或温度循环的应用环境,建议使用Nyoelubricant(型号7600)润滑接头,以提高可靠性和延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与Molectron公司生产的42816系列插座配合使用。
    - 技术支持:提供详细的产品规格说明书和技术支持文档,帮助客户正确使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:如何处理因振动或热循环导致的松动?
    - 解决方案:建议在接触面涂抹Nyogel 7600润滑剂,以增加连接的稳固性。

    - 问题2:如何确认产品是否符合RoHS标准?
    - 解决方案:检查产品包装上是否有“符合RoHS指令2002/95/EC”标签。若无该标签,则产品可能含有铅锡。

    7. 总结和推荐


    MiniFit SR系列垂直端子组装件以其出色的性能和多样化的选择在市场上表现卓越。其高可靠性、耐用性和广泛的适用性使其成为众多工业控制和通信设备的理想选择。总体来看,我们强烈推荐使用此产品,特别是在对性能要求较高的应用场景中。
    如果您有任何疑问或需要进一步的技术支持,欢迎联系我们的技术支持团队。

428196224参数

参数
间距-配接 10mm
颜色 黑色
防护等级 -
排数 1
针脚数 6pin
额定电流 50A
类型 Header,Locking Ramp
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接
长*宽*高 63.82mm(长度)*14.1mm(高度)
安装方式 通孔安装
应用等级 医疗级,工业级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

428196224厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

428196224数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 428196224 428196224数据手册

428196224封装设计

查看详情并下载
Symbol
Footprint
3D Model
