2157601008

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 8pin 13A 锡 通孔安装 24.85mm(长度)*9.91mm(高度)
供应商型号: 900-2157601008-ND
供应商: Digi-Key
标准整包数: 1

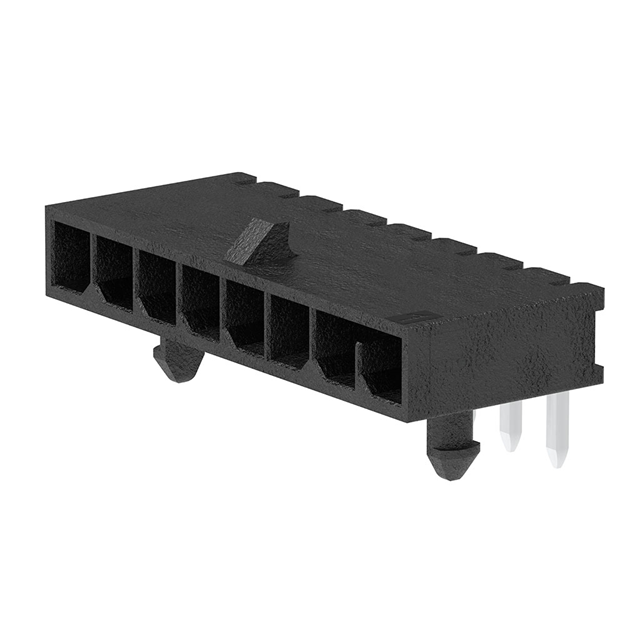

MOLEX 矩形连接器 - 针座 - 公插针 2157601008

2157601008概述

    Micro-Fit+ Right-Angle Header 技术手册

    1. 产品简介


    产品类型: Micro-Fit+ 右角插头
    主要功能:
    - 通过孔式安装(THT)
    - 间距为 3.00 mm 的单排插针
    - 8 个触点,带有磨砂锡镀层
    - 具备火焰等级 94V-0 和耐灼热丝能力
    - 黑色树脂外壳
    应用领域:
    - 电源连接器
    - 线对板连接

    2. 技术参数


    - 触点电流容量: 最大 13.0 A
    - 电压: 交流/直流最大值为 600V
    - 电路数: 装配状态下的 8 个电路
    - 极化: 插座和 PCB 极化
    - 温度范围: 操作温度范围 -40°C 至 +125°C
    - 焊尾长度: 3.17 mm
    - PCB 推荐厚度: 1.57 mm
    - 材料:
    - 插脚: 高铜合金
    - 终端镀层: 哑光锡
    - 树脂外壳: 液晶聚合物

    3. 产品特点和优势


    - 高可靠性: 拥有 25 次插拔寿命,确保长期使用性能稳定。
    - 安全标准: 符合 94V-0 和耐灼热丝标准,适用于需要高可靠性的环境。
    - 易于安装: 通过孔式设计便于快速组装。
    - 环境适应性强: 宽广的工作温度范围使其适用于各种工业和消费级应用。

    4. 应用案例和使用建议


    应用案例:
    - 在电源管理系统中作为插件连接器使用,特别是在汽车电子和工业自动化领域。
    - 系统的信号传输和电力分配。
    使用建议:
    - 为了确保最佳性能,在安装过程中应保持插头和插座的极性一致,以避免错误接线。
    - 选择合适的 PCB 厚度,通常推荐厚度为 1.57 mm,可提高连接稳固性。

    5. 兼容性和支持


    - 兼容性: 与特定型号的插座相匹配,确保正确的插头与插座之间的连接。
    - 支持和维护: 由专业团队提供全面的技术支持,包括安装指导、故障排除和维修服务。

    6. 常见问题与解决方案


    问题1: 连接松动
    - 解决方案: 确保所有焊点焊接牢固,检查 PCB 厚度是否符合要求。
    问题2: 插拔困难
    - 解决方案: 清理插针和插座,确保无灰尘和污垢干扰。
    问题3: 接触不良
    - 解决方案: 检查触点镀层是否有氧化现象,如有应及时清洁或更换。

    7. 总结和推荐



    总结

    :
    Micro-Fit+ 右角插头凭借其稳定的性能和广泛的适用性,适用于多种工业和消费级电子产品。它具备高可靠性和安全标准,且具有良好的操作性能和适应性。
    推荐:
    鉴于其优越的性能和稳定性,强烈推荐用于需要高可靠性和安全性的应用场景。无论是电源管理系统还是信号传输,该插头都是理想的选择。

2157601008参数

参数
类型 Header,Locking Ramp
间距-配接 3mm
防护等级 -
额定电流 13A
触头镀层厚度 - 配接 -
针脚数 8pin
排数 1
触头镀层 - 配接
颜色 -
长*宽*高 24.85mm(长度)*9.91mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

2157601008厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2157601008数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2157601008 2157601008数据手册

2157601008封装设计

查看详情并下载
Symbol
Footprint
3D Model
