39310040

厂牌: MOLEX

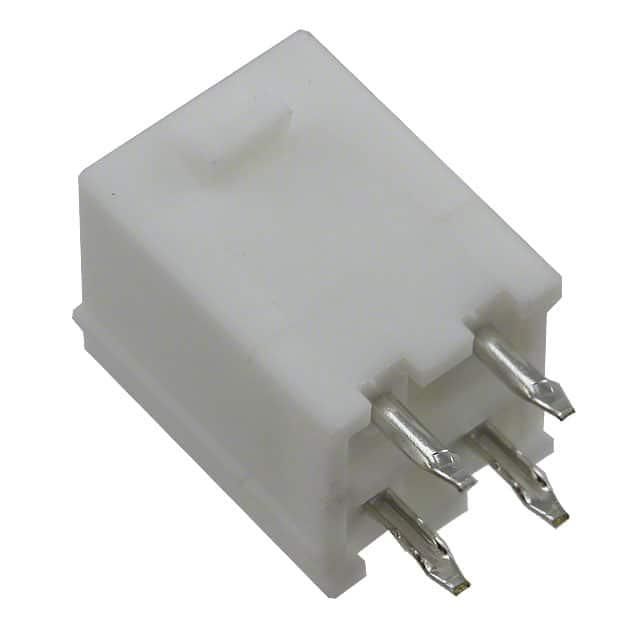

产品描述: Molex 4.2mm间距4p双排排针 线对板连接器, Mini-Fit Jr.系列, 直角, 通孔安装
供应商型号: SR-39310040
供应商: 海外现货
标准整包数: 5600
MOLEX 矩形连接器 - 针座 - 公插针 39310040

39310040概述


    产品简介


    本文档描述的是Mini-Fit Jr.垂直接插件系列产品。这些接插件主要用于电路板连接,提供高可靠性、耐用性和紧凑的设计。Mini-Fit Jr.接插件广泛应用于电信、工业自动化、计算机网络以及消费电子产品等领域。

    技术参数


    - 尺寸:4.200±0.10 mm
    - 厚度:适用于最大1.78 mm厚的PCB板
    - 引脚材料:黄铜或磷青铜(终端电镀可选)
    - 引脚电镀:光亮锡、镍锡、选择性金锡、选择性金光亮锡等多种电镀选项
    - 绝缘体材料:尼龙6/6,UL94V-0等级,颜色有自然色和黑色
    - 包装:散装或盘式托盘(Tray Pack)
    - 部分编号:PS-5556-001

    产品特点和优势


    1. 紧凑设计:Mini-Fit Jr.接插件采用紧凑设计,适合空间有限的应用场合。
    2. 高可靠性:通过严格的测试和认证,确保长期稳定运行。
    3. 多种电镀选项:满足不同应用需求,提高抗腐蚀性和接触可靠性。
    4. 耐高温:尼龙6/6材质具有良好的耐温性,适用于广泛的环境条件。
    5. 防误插设计:通过不同的钥匙位置,防止错误插拔,确保正确连接。

    应用案例和使用建议


    - 电信行业:Mini-Fit Jr.接插件可以用于电信设备的内部连接,如交换机和路由器之间的连接。建议使用时保持正确的安装角度,以避免机械损坏。
    - 工业自动化:可用于工业控制系统中的信号传输。建议定期检查连接状态,确保长期可靠运行。
    - 计算机网络:适合用于服务器和存储设备之间的高速数据传输。在布线时应注意避免过度弯曲,以防损伤引脚。

    兼容性和支持


    - 兼容性:Mini-Fit Jr.接插件与Mini-Fit Jr.系列插座匹配良好。建议在选择时确认具体型号是否兼容。
    - 技术支持:制造商提供全面的技术支持,包括产品手册、设计指南和技术咨询服务。

    常见问题与解决方案


    - 问题1:接插件无法正确锁定。
    - 解决方案:检查是否正确安装到插座中,确保插头和插座对齐无误。
    - 问题2:长时间使用后接触不良。
    - 解决方案:更换损坏的接插件或进行清洁保养,确保接触面干净。
    - 问题3:无法正确识别接插件编号。
    - 解决方案:参照手册中的编号对照表,确保识别准确无误。

    总结和推荐


    Mini-Fit Jr.垂直接插件以其紧凑设计、高可靠性以及多种电镀选项在市场上具有很强的竞争优势。它适用于多种严苛的应用环境,是电信、工业自动化和计算机网络的理想选择。强烈推荐此产品,特别适用于需要高密度连接且空间有限的应用场合。

39310040参数

参数
针脚数 4pin
额定电流 9A
触头镀层 - 配接
颜色 -
触头镀层厚度 - 配接 900nm
防护等级 -
间距-配接 4.2mm
排数 2
类型 Header,Locking Ramp
长*宽*高 9.6012mm(宽度)*11mm(高度)
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 散装,袋装

39310040厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39310040数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39310040 39310040数据手册

39310040封装设计

查看详情并下载
Symbol
Footprint
3D Model
